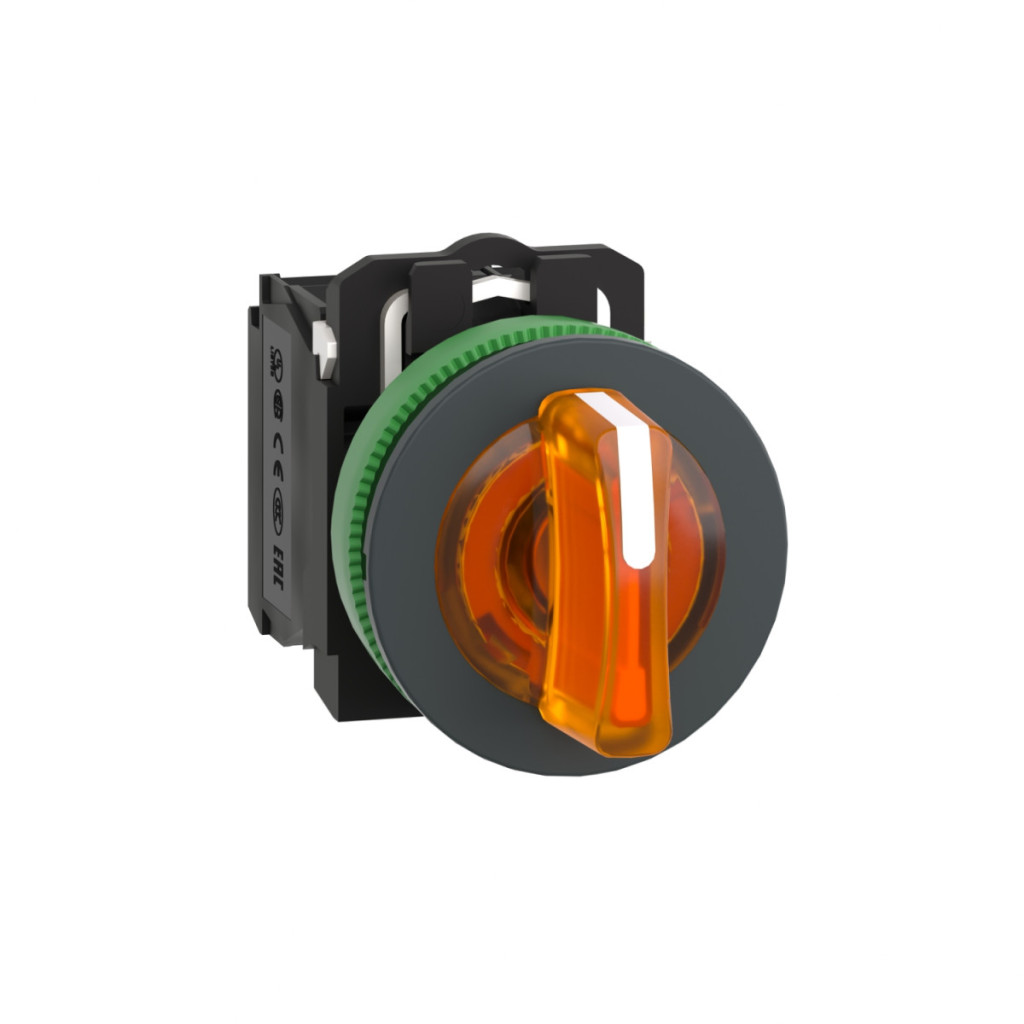

Comutatorul selector iluminat Schneider Electric Harmony XB5FK135G5 este un exemplu excelent de componentă de control industrială fiabilă și versatilă. Acest comutator de calitate superioară este alegerea perfectă pentru sistemele de automatizare industrială și alte aplicații de control în care durabilitatea, fiabilitatea și vizibilitatea sunt importante. Produsul are un cadru din plastic de culoare gri închis și o manetă de acționare de culoare portocaliu intens, asigurând o bună vizibilitate chiar și în condiții de iluminare slabă. Datorită diametrului standard de montare de 30 mm, poate fi instalat cu ușurință în majoritatea tablourilor industriale sau panourilor de control. Comutatorul selector poate fi setat în trei poziții (+/- 45°) și designul său durabil asigură o funcționare fiabilă chiar și în cele mai dure medii industriale. Sursa de lumină LED universală integrată funcționează la 110...120 V c.a. la 50/60 Hz și oferă o vizibilitate excelentă în toate situațiile. Comutatorul are 1 contact NO (normal deschis) și 1 contact NC (normal închis), care se întrerup lent, reducând arcul electric și mărind durata de viață. Conectarea se realizează cu borne cu șurub care acceptă fire cu o secțiune transversală de până la 2 x 1,5 mm² cu papuci de cablu sau fire cu o secțiune transversală de cel puțin 1 x 0,22 mm² fără papuci de cablu, în conformitate cu IEC 60947-1. Contactul NC are o funcție de deschidere pozitivă în conformitate cu anexa K la IEC 60947-5-1, ceea ce asigură un nivel mai ridicat de siguranță. Durata de viață mecanică a produsului este de 500.000 de cicluri de comutare, în timp ce durata de viață electrică poate fi de până la 1.000.000 de cicluri în diverse condiții de încărcare. XB5FK135G5 are proprietăți excelente de protecție: clase de protecție IP66, IP67, IP69 și IP69K, oferind o protecție perfectă împotriva prafului și a apei, chiar și în condiții de spălare cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Produsul poate rezista la vibrații de 5 g (f=2...500 Hz) și șocuri de accelerație cu semiondă de 30 g (18 ms) și 50 g (11 ms). Comutatorul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-1, UL 508, IEC 60947-5-1 și CSA C22.2 nr. 14, și este certificat UL și CSA. Parametrii tehnici ai comutatorului sunt impresionanți: curent termic convențional în aer liber de 10 A, tensiune de izolație de 600 V (grad de poluare 3), tensiune nominală de impuls de 6 kV. Are o gamă largă de valori ale curentului de funcționare: 3 A la 240 V, 6 A la 120 V în categoria AC-15 și poate fi utilizat și pentru sarcini de curent continuu cu valori diferite. Intervalul său de temperatură de funcționare este de -40...70 °C, ceea ce asigură o funcționare fiabilă chiar și în condiții de mediu extreme. Dimensiunile produsului (înălțime x lățime x adâncime) sunt de 42 mm x 36,6 mm x 71 mm, iar grosimea de montare poate fi de 1-6 mm. XB5FK135G5 este alegerea ideală pentru sisteme de control industrial, echipamente pentru mașini, proiecte de automatizare și orice aplicație în care sunt necesare elemente de comutare fiabile, foarte vizibile și durabile.
Schneider Electric Harmony XB5 - XB5FK135G5 - întrerupător de lumină complet din plastic, montat încastrat, Ø30, 3 poziții, 120 VAC, 1NO+1NC, portocaliu date tehnice
Date tehnice generale
Familia de produse: Harmony XB5
Tipul produsului: Întrerupător de lumină
Denumirea scurtă a produsului: XB5F
Material placă frontală: plastic gri închis
Tip cap: încastrat
Diametru de montare: 30,5 mm
Formă cap indicator: Rotundă
Tip de funcționare: Permanentă
Element de control: Mâner standard portocaliu, nemarcat
Informații privind poziția elementului de control: 3 poziții +/- 45°
Caracteristici electrice
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conexiuni: Terminale cu șurub, <= 2 x 1,5 mm² cu papuci de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Bază bec: LED integrat
Tensiune nominală de alimentare: 110...120 V c.a. la 50/60 Hz
Limite de tensiune de alimentare: 94...132 V c.a.
Formă cap șurub: Phillips, compatibil cu șurubelniță Philips 1
Phillips, compatibil cu șurubelniță Pozidriv 1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A 240 V, AC-15, A600 conform IEC 60947-5-1
6 A 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici mecanice
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 71 mm
Descrierea terminalelor ISO n°1: (21-22)NC, (13-14)NO Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m Utilizare contact: Contacte generale
Deschidere pozitivă: contact NC conform anexei K la IEC 60947-5-1
Durată de viață mecanică: 500.000 de cicluri
Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1 Certificări de produs: certificat UL, CSA Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Prezentarea produsului: Produs complet
