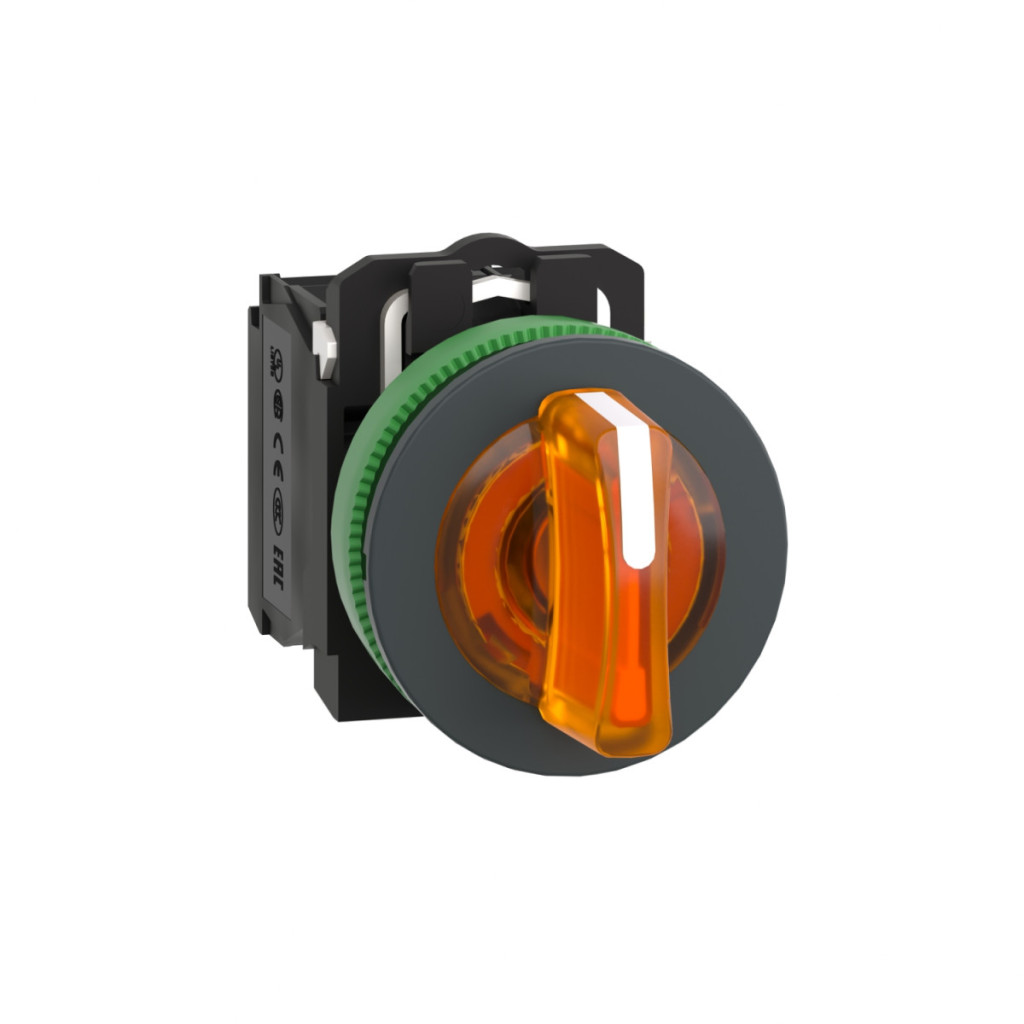

Comutatorul selector iluminat Schneider Electric Harmony XB5 seria XB5FK135M5 este un comutator industrial profesional care oferă o funcționare fiabilă și o durată lungă de viață într-un design de înaltă calitate. Acest comutator montat la nivel, realizat integral din plastic, este alegerea ideală pentru instalarea în panouri de control, mașini și echipamente industriale, unde este necesară și o feedback vizual cu privire la starea comutatorului. Produsul are un cadru din plastic de culoare gri închis și un mâner portocaliu izbitor, care nu numai că oferă un aspect estetic, dar garantează și o bună vizibilitate în medii industriale. Datorită diametrului de instalare de 30,5 mm, poate fi instalat cu ușurință în găuri de dimensiuni standard. Iluminarea este asigurată de un LED universal care funcționează la 230...240 V c.a., 50/60 Hz. Comutatorul are 3 poziții cu un interval de rotație de +/- 45 de grade, ceea ce îl face ideal pentru aplicații în care trebuie să comutați între mai multe moduri de funcționare. Contactele comutatorului Harmony XB5FK135M5 sunt furnizate într-o configurație 1 NO (normal deschis) + 1 NC (normal închis) cu contacte cu întrerupere lentă. Acest lucru asigură o comutare fiabilă și o durată de viață electrică lungă. Conexiunea se realizează cu borne cu șurub, care sunt potrivite pentru fire cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu sau pentru fire cu o secțiune minimă de 1 x 0,22 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Contactul NC cu deschidere pozitivă poate fi utilizat și pentru aplicații de siguranță în conformitate cu apendicele K al standardului IEC 60947-5-1. Comutatorul are o durată de viață mecanică remarcabilă, rezistând la până la 500.000 de cicluri de comutare. Durata sa de viață electrică este, de asemenea, impresionantă, cu 1.000.000 de cicluri în aplicații AC-15, cu o sarcină de 2 A la 230 V. Comutatorul are o tensiune nominală de izolare de 600 V (grad de poluare 3) și o tensiune de rezistență de 6 kV în conformitate cu IEC 60947-1. Curentul nominal de funcționare al produsului este de 3 A la 240 V AC-15, 6 A la 120 V AC-15 sau 0,1 A la 600 V DC-13 pentru sarcini de curent continuu, 0,27 A la 250 V c.c.-13 și 0,55 A la 125 V c.c.-13. Produsul are un nivel extrem de ridicat de protecție, IP66, IP67, IP69 și IP69K conform IEC 60529, ceea ce înseamnă că este complet etanș la praf și apă și rezistent la jeturi de apă de înaltă presiune (până la 7000000 Pa la 55 °C de la o distanță de 0,1 m). De asemenea, este conform cu clasele de protecție NEMA 13 și NEMA 4X. Rezistența sa la impact este IK03 conform IEC 50102. Poate fi utilizat într-un interval larg de temperaturi și poate fi depozitat și utilizat între -40 și 70 °C. Comutatorul este conform cu cele mai importante standarde internaționale, inclusiv IEC 60947-1, UL 508, CSA C22.2 Nr. 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1 și JIS C8201-1. Produsul este certificat UL și CSA, fiind astfel adecvat pentru utilizare la nivel mondial. Are o rezistență la vibrații de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 30 gn (durată = 18 ms) sau 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - XB5FK135M5 - întrerupător complet din plastic pentru montare încastrată, Ø30, 3 poziții, 230 VAC, 1NO+1NC, portocaliu date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Întrerupător de lumină
Denumire scurtă a produsului: XB5F
Material cadru: Plastic gri închis
Tip cap: Încastrat, încastrat
Diametru de montare: 30,5 mm
Cantitate minimă de comandă: 1
Forma capului unității indicatoare: Rotundă
Tipul actuatorului: Cu blocare
Profilul actuatorului: Mâner standard portocaliu, nemarcat
Informații privind poziția actuatorului: 3 poziții +/- 45°
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Suport bec: LED integrat
Tensiune nominală de alimentare: 230...240 V c.a. 50/60 Hz
Caracteristici fizice
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 71 mm
Descrierea terminalelor ISO n°1: (21-22)NC
(13-14)NO
Parametri electrici
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Cruce compatibilă cu șurubelnița Philips 1
Cruce compatibilă cu șurubelnița Pozidriv 1
Compatibil cu șurubelniță plată Ø 4 mm
Compatibil cu șurubelniță plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A 240 V, AC-15, A600 conform IEC 60947-5-1
6 A 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 cicluri, AC-15, 3 A la 120 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 C
1.000.000 cicluri, AC-15, 4 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C
1.000.000 cicluri, DC-13, 0,2 A la 110 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 C
1.000.000 cicluri, DC-13, 0,5 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C.
Fiabilitate electrică: Λ < 10exp(-6) 5 V și 1 mA într-un mediu curat conform IEC 60947-5-4
Λ < 10exp(-8) 17 V și 5 mA într-un mediu curat conform IEC 60947-5-4
Sursă de lumină: LED universal
Limite de tensiune de alimentare: 195...264 V c.a.
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-1
UL 508
JIS C8201-5-1
IEC 60947-5-4
IEC 60947-5-1
CSA C22.2 Nr. 14
JIS C8201-1
Certificări ale produsului: Listat UL
CSA
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
Durată de viață mecanică: 500.000 de cicluri
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Cu contact NC conform IEC 60947-5-1 Anexa K
