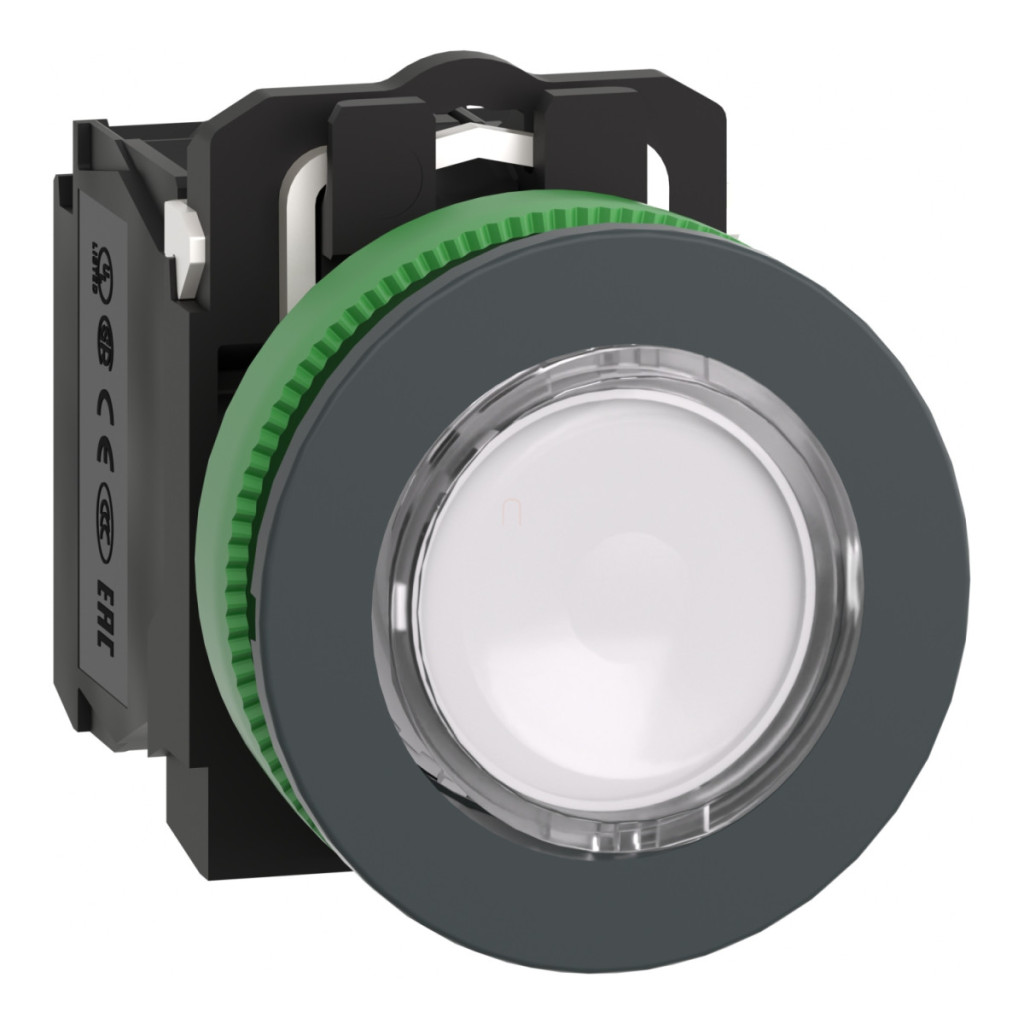

Schneider Electric Harmony XB5FW31B5 este un buton iluminat de calitate superioară, de culoare albă, ideal pentru panouri de control industriale, echipamente industriale și sisteme automatizate. Această soluție completă combină fiabilitatea ridicată cu designul practic, făcându-l alegerea perfectă pentru medii în care durata lungă de viață și construcția robustă sunt cerințe esențiale. Produsul face parte din seria Harmony XB5, cea mai bine vândută familie de comutatoare industriale de la Schneider Electric. Datorită dimensiunii sale standard de 30,5 mm în diametru și designului încastrat, poate fi instalat cu ușurință în majoritatea panourilor de control industriale. Butonul are un cadru din plastic gri închis și o suprafață albă, nemarcată, cu iluminare LED universală. Modelul XB5FW31B5 este fabricat cu o configurație de contact 1 NO (normal deschis) + 1 NC (normal închis) și funcționează cu o tensiune de alimentare de 24 V CA/CC 50/60 Hz. Produsul este compatibil cu blocurile LED universale ale producătorului. Din punct de vedere tehnic, butonul Harmony XB5FW31B5 are o serie de caracteristici remarcabile. Dispozitivul are o înălțime de 42 mm, o lățime de 36,6 mm și o adâncime de 55 mm. Actuatorul este de tip cu revenire prin arc și are o suprafață de apăsare netedă, de culoare albă. Terminalele sunt conectate cu terminale cu șurub care acceptă cabluri cu o secțiune transversală de ≤ 2 x 1,5 mm² cu capete de cablu (în conformitate cu IEC 60947-1) sau cabluri cu o secțiune transversală de 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Sursa de lumină este un LED universal încorporat, care nu trebuie înlocuit separat. Modelul XB5FW31B5 este extrem de rezistent la spălarea cu presiune înaltă, până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m. Dispozitivul are o deschidere pozitivă în conformitate cu anexa K la IEC 60947-5-1, ceea ce înseamnă o siguranță sporită în aplicații critice. Butonul XB5FW31B5 are proprietăți electrice impresionante. Durata sa de viață mecanică este de 10 milioane de cicluri, în timp ce durata de viață electrică este de 1 milion de cicluri de comutare în diverse condiții de încărcare. Cuplul de strângere recomandat este de 0,8-1,2 Nm, în conformitate cu IEC 60947-1. Contactele sunt realizate din aliaj de argint (Ag/Ni), care asigură o conductivitate electrică și o durabilitate excelente. Produsul asigură un flux termic convențional de 10 A măsurat în aer liber, cu o tensiune nominală de izolare de 600 V (pentru gradul de poluare 3) și o tensiune nominală de impuls de 6 kV conform IEC 60947-1. Capacitatea sa de curent de funcționare variază în funcție de categoria în care este utilizat, AC-15 sau DC-13: de exemplu, 3 A 240 V AC-15 A600 sau 0,27 A 250 V DC-13 Q600, conform IEC 60947-5-1. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip 10A gG.
Schneider Electric Harmony XB5 - XB5FW31B5 - buton iluminat cu LED din plastic, montat încastrat, Ø30, 1NO, 24V, alb date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumire scurtă a dispozitivului: XB5F
Material placă frontală: Plastic gri închis
Material inel de montare: Plastic
Tip cap: Încastrat
Diametru de montare: 30,5 mm
Cantitate minimă de comandă: 1
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Alb încastrat, nemarcat
Informații suplimentare despre actuator: Cu lentilă netedă
Caracteristici electrice
Tipul și compoziția contactelor: 1 NO + 1 NC
Funcționarea contactelor: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Soclu bec: LED integrat
Tensiune nominală de alimentare [Us]: 24 V c.a./c.c. 50/60 Hz
Culoare capac/actuator sau lentilă: Alb
Caracteristici mecanice
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Descrierea terminalelor ISO n°1: (21-22)NC
(13-14)NO
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Conform cu anexa K la IEC 60947-5-1
Cursă de funcționare: 1,5 mm (schimbare stare electrică NC)
2,6 mm (schimbare stare electrică NO)
4,3 mm (cursă completă)
Forță de acționare: 3,5 N pentru schimbare stare electrică NC
3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Specificații suplimentare
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Compatibil cu șurubelnița Philips 1
Compatibil cu șurubelnița Pozidriv 1
Compatibil cu șurubelnița plată Ø 4 mm
Compatibil cu șurubelniță plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Caracteristici de mediu
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
