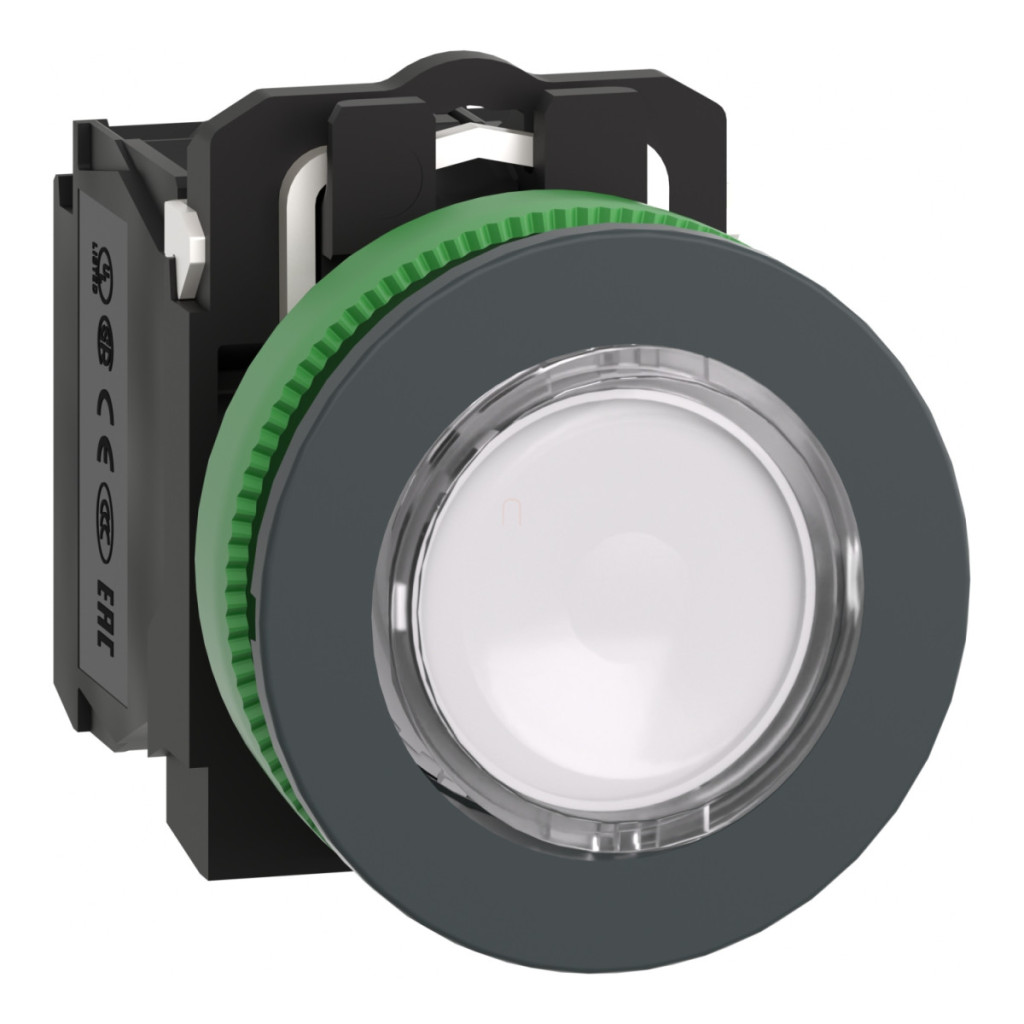

Butonul iluminat Schneider Electric Harmony XB5 seria XB5FW31G5 este un element de control industrial profesional care oferă fiabilitate și durabilitate excelente în medii industriale. Acest buton alb, cu diametrul de 30 mm, montat încastrat, are iluminare LED universală, care asigură o vizibilitate excelentă în diferite condiții de iluminare. Produsul are parametri tehnici remarcabili: are 1 contact NO + 1 contact NC (unul normal deschis și unul normal închis), care oferă opțiuni versatile de comutare. Dispozitivul funcționează cu o sursă de alimentare de 110-120 V c.a. 50/60 Hz, iar terminalul său cu șurub permite conectarea ușoară și sigură a cablurilor. Blocurile terminale pot acomoda cabluri cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu sau cabluri cu o secțiune transversală de 1 x 0,22...2 x 2,5 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Unitatea de iluminat are un LED integrat care asigură o durată de viață lungă de 100.000 de ore în condiții normale de utilizare. Seria Harmony XB5 este, de asemenea, plăcută din punct de vedere estetic: XB5FW31G5 are un cadru din plastic gri închis, o suprafață de control albă, nemarcată, montată la nivel și o lentilă netedă. Produsul are o lățime de 36,6 mm, o înălțime de 42 mm și o adâncime de 55 mm, ceea ce permite o instalare compactă. Butonul are o funcție de revenire cu arc, care asigură o comutare fiabilă și clară. Diametrul de montare este exact de 30,5 mm, iar colierul de montare este din plastic. Comutarea este de tip slow-break, ceea ce este avantajos în anumite aplicații de control. O caracteristică specială a modelului XB5FW31G5 este că are deschidere pozitivă, care respectă anexa K din IEC 60947-5-1, asigurând astfel un nivel ridicat de siguranță chiar și în aplicații critice. Cursa de acționare este de 1,5 mm (comutare NC), 2,6 mm (comutare NO) și 4,3 mm (cursă totală). Forța de acționare este de 3,5 N pentru comutarea NC și de 3,8 N în general.
Schneider Electric Harmony XB5 - Date tehnice XB5FW31G5
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumirea scurtă a produsului: XB5F
Tipul capului de control: Încastrat
Forma capului de control: Rotundă
Mod de funcționare: Revenire cu arc
Profil element de control: Alb încastrat, nemarcat
Informații suplimentare despre elementul de control: Cu lentilă netedă
Caracteristici fizice
Material cadru: Plastic gri închis
Material inel de fixare: Plastic
Diametru de instalare: 30,5 mm
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Deschidere lentă
Conexiune - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Soclu bec: LED integrat
Tensiune nominală de alimentare: 110...120 V c.a. 50/60 Hz Culoarea capacului/mânerului sau a lentilei: Alb Date de performanță Cursa de funcționare: 1,5 mm (comutare NC), 2,6 mm (schimbare de stare NO), 4,3 mm (cursă completă)
Forță de acționare: 3,5 N pentru schimbare de stare NC, 3,8 N pentru schimbare de stare NO
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Protecție
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1, ISO 22196:2011, ISO 21702 Certificări de produs: listat UL, CSA
