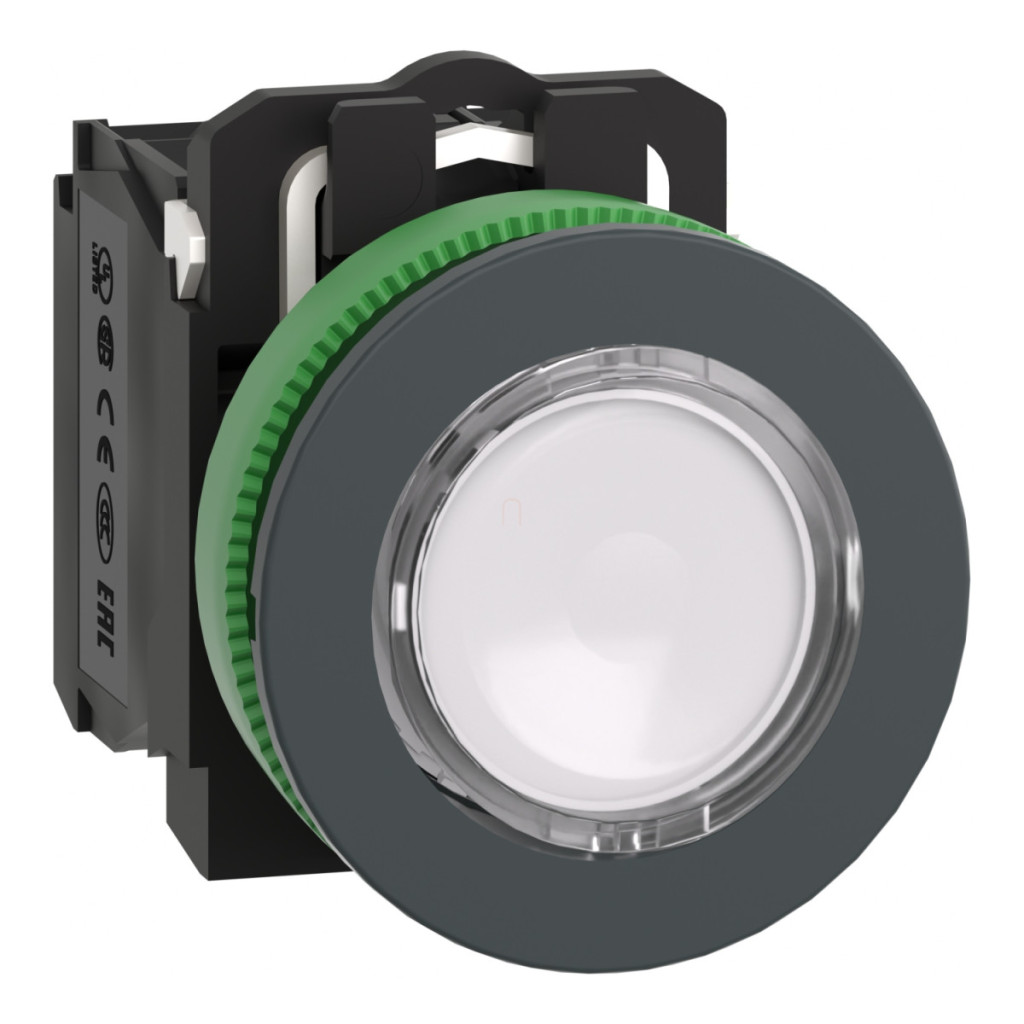

Butonul iluminat Schneider Electric Harmony XB5FW31M5 este un element de control de calitate superioară pentru medii industriale, care combină un design robust cu o funcționalitate excelentă. Acest buton iluminat alb, cu diametrul de 30 mm, este ideal pentru controlul mașinilor și echipamentelor în care feedback-ul vizual este important. Ca parte a familiei de produse Harmony XB5, acest produs reprezintă calitatea fiabilă a Schneider Electric. Butonul poate fi încastrat în panou și are un mecanism de revenire cu arc, ceea ce îl face ușor și ergonomic de utilizat. Iluminarea LED universală încorporată necesită o sursă de alimentare de 220-240 V c.a. și poate fi utilizată pe o rețea de alimentare de 50/60 Hz. Mecanismul comutatorului butonului este fabricat într-o configurație 1 NO (normal deschis) + 1 NC (normal închis), ceea ce permite o utilizare versatilă în diverse aplicații de control. Suprafața albă, nemarcată, a butonului are un design plat, cu un capac simplu pentru lentilă, ceea ce îl face potrivit pentru mediile industriale moderne. Butonul XB5FW31M5 are parametri tehnici remarcabili. Este extrem de durabil, cu o durată de viață mecanică de 10 milioane de cicluri de comutare. Produsul are un grad de protecție excepțional de ridicat: IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet rezistent la praf și la diferite grade de expunere la apă, chiar și la spălarea cu presiune înaltă (până la 7000000 Pa cu apă la 55 °C de la o distanță de 0,1 m). Acest lucru îl face potrivit pentru utilizarea în medii în care este necesară curățarea sau spălarea regulată. Clasele NEMA 13 și NEMA 4X consolidează și mai mult robustețea produsului. Clasa de rezistență la impact IK03 asigură că butonul poate rezista la impacturile fizice care pot apărea în timpul utilizării zilnice. Din punct de vedere electric, produsul are o tensiune de izolare de 600 V și o tensiune de rezistență la supratensiune de 6 kV, în conformitate cu IEC 60947-1. Curentul de funcționare variază în funcție de aplicație: 3 A (240 V) în modul AC-15, 6 A (120 V) sau 1,2 A (600 V), în timp ce în modul DC-13 este de 0,1 A (600 V), 0,27 A (250 V) sau 0,55 A (125 V). Durata de viață electrică a produsului este de 1 milion de cicluri de comutare în diverse condiții de încărcare. Butonul Schneider Electric XB5FW31M5 este ușor de instalat într-o gaură de 30,5 mm, cu un diametru recomandat al găurii de 30,75 mm. Dimensiunile butonului sunt: 42 mm înălțime, 36,6 mm lățime și 55 mm adâncime. Terminalele cu șurub permit conectarea cablurilor cu o secțiune transversală de până la 2 x 1,5 mm² cu manșoane sau 1 x 0,22...2 x 2,5 mm² fără manșoane. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1 și este certificat UL și CSA. Are o compatibilitate electromagnetică excelentă și este rezistent la fenomene tranzitorii rapide (2 kV), câmpuri electromagnetice (10 V/m) și descărcări electrostatice (6 kV contact, 8 kV aer).
Schneider Electric Harmony XB5 - XB5FW31M5 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumire scurtă: XB5F
Material cadru: Plastic gri închis
Material inel de fixare: Plastic
Tip cap: Încastrat
Diametru de montare: 30,5 mm
Forma capului unității de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Alb, plat, fără marcaje
Informații suplimentare despre acționare: Cu lentilă simplă
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu manșoane conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără manșoane conform IEC 60947-1
Sursă de lumină: LED universal
Suport bec: LED integrat
Tensiune nominală de alimentare [Us]: 220...240 V c.a. 50/60 Hz
Culoare capac/funcționare sau lentilă: Alb
Caracteristici mecanice
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Descrierea terminalului ISO n°1: (21-22)NC
(13-14)NO
Cursă de acționare: 1,5 mm (comutare electrică NC)
2,6 mm (comutare electrică NO)
4,3 mm (cursă completă)
Forță de acționare: 3,5 N comutare electrică NC
3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Cruce compatibilă cu șurubelnița Philips 1
Cruce compatibilă cu șurubelnița Pozidriv 1
Compatibil cu șurubelniță plată Ø 4 mm
Compatibil cu șurubelniță plată Ø 5,5 mm
Caracteristici de protecție
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Contacte utilizate: Contacte standard
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Clasa de protecție NEMA: NEMA 13
NEMA 4X
Clasa de protecție IK: IK03 conform IEC 50102
Parametri electrici
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Certificate și standarde
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1, ISO 22196:2011, ISO 21702 Certificări de produs: Listat UL, CSA Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
