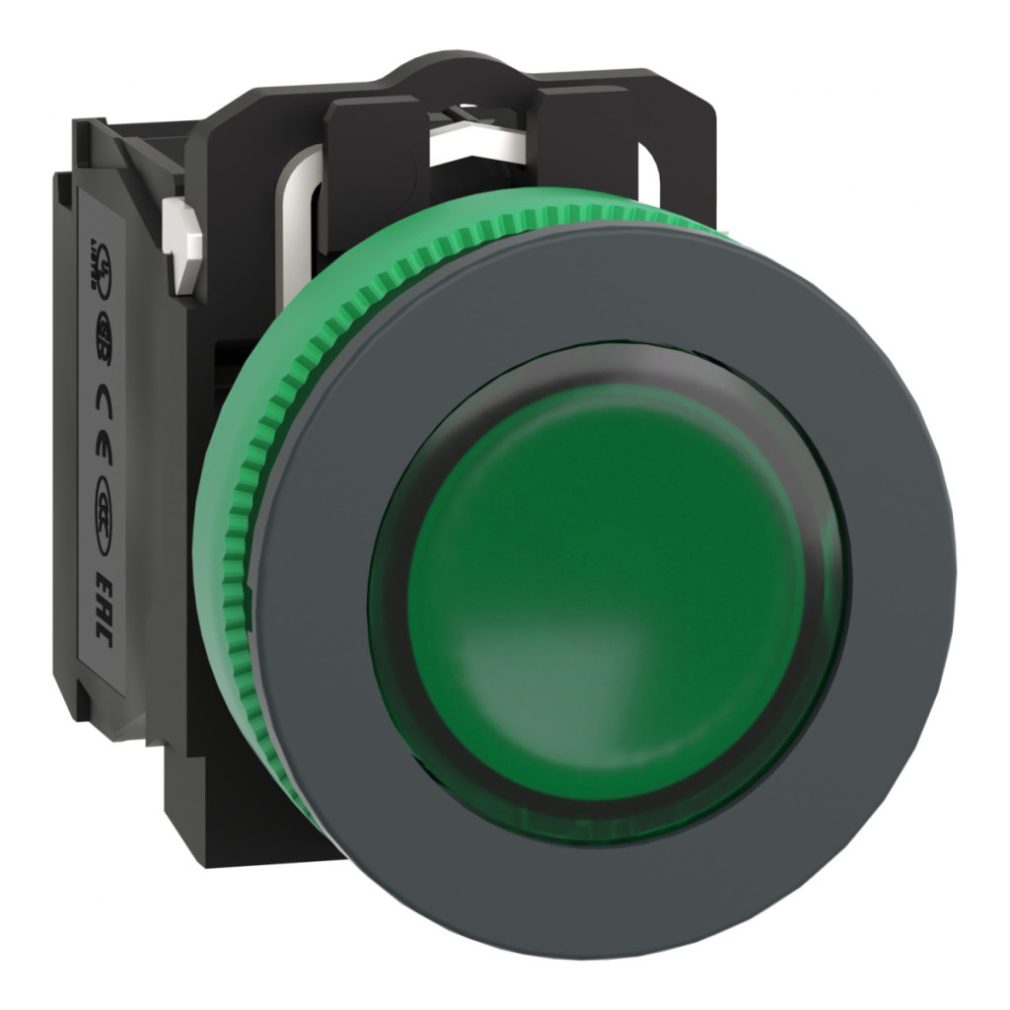

Schneider Electric Harmony XB5FW33B5 este un buton inovator, de culoare verde, cu iluminare LED, care reprezintă alegerea perfectă pentru mediile industriale datorită fiabilității și versatilității sale remarcabile. Această unitate de control cu diametrul de 30 mm, care poate fi montată la nivel, face parte din familia de produse XB5, recunoscută la nivel mondial pentru calitatea sa înaltă și designul durabil. Butonul Harmony XB5FW33B5 are o placă frontală din plastic de culoare gri închis și un inel de fixare din plastic, asigurând o instalare ușoară și un aspect estetic. Butonul verde, nemarcat, cu lentilă netedă și iluminare LED încorporată funcționează cu un mecanism de revenire cu arc. Produsul are dimensiuni compacte: înălțime 42 mm, lățime 36,6 mm, adâncime 55 mm. Pentru montarea pe panou este necesară o gaură de 30,5 mm, cu o grosime de montare de 1-6 mm. În ceea ce privește configurația electrică, are o combinație de 1 contact NO (normal deschis) și 1 contact NC (normal închis), care sunt echipate cu terminale cu șurub. În ceea ce privește specificațiile tehnice, XB5FW33B5 are parametri remarcabili. Produsul dispune de iluminare LED universală integrată, care necesită o sursă de alimentare de 24 V c.a./c.c. 50/60 Hz. Contactele sunt realizate din aliaj de argint (Ag/Ni), asigurând o conductivitate electrică excelentă. Butonul are un curent termic convențional în aer liber de 10 A și o tensiune nominală de izolare de 600 V. Se aplică valori diferite în ceea ce privește curentul de funcționare, în funcție de categoriile de aplicații, de exemplu 3 A la 240 V sau 6 A la 120 V pentru AC-15. Durata de viață mecanică a produsului este extrem de impresionantă, ajungând până la 10 milioane de cicluri de funcționare. Durata de viață electrică este de 1 milion de cicluri în diferite categorii de sarcină. Harmony XB5FW33B5 are, de asemenea, caracteristici de protecție remarcabile. Acesta are niveluri de protecție IP66, IP67, IP69 și IP69K, oferind o protecție excelentă împotriva prafului, apei și jeturilor de apă de înaltă presiune - poate rezista la presiuni de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Produsul are un grad de rezistență la impact IK03. Intervalul său de temperatură ambiantă este de -40 până la 70 °C, ceea ce garantează o funcționare fiabilă chiar și în condiții de mediu extreme. Categoria sa de supratensiune este Clasa II, în conformitate cu standardul IEC 60536. Alte caracteristici de protecție ale produsului includ rezistența la tranzienți de 2 kV și imunitatea la câmpuri electromagnetice de 10 V/m, precum și protecția împotriva descărcărilor electrostatice de 6 kV (contact) și 8 kV (aer).
Harmony XB5 - XB5FW33B5 - buton iluminat cu LED din plastic, montat încastrat, Ø30, 1NO, 24VAC/DC, verde date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Buton iluminat
Denumirea scurtă a dispozitivului: XB5F
Materialul plăcii frontale: Plastic gri închis
Materialul inelului de montare: Plastic
Tip cap: Încastrat
Diametru de montare: 30,5 mm
Formă cap unitate de semnalizare: Rotundă
Tip operator: Revenire cu arc
Profil operator: Încastrat verde, nemarcat
Informații suplimentare despre operator: Cu lentilă netedă
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Soclu bec: LED integrat
Tensiune nominală de alimentare: 24 V c.a./c.c. 50/60 Hz Culoare capac/actuator sau lentilă: Verde Date suplimentare Înălțime: 42 mm Lățime: 36,6 mm
Adâncime: 55 mm
Descrierea terminalului ISO n°1: (21-22)NC (13-14)NO
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Cursă de acționare: 1,5 mm (schimbare stare electrică NC) 2,6 mm (schimbare stare electrică NO) 4,3 mm (cursă completă)
Forță de acționare: 3,5 N schimbare stare electrică NC 3,8 N Durată de viață mecanică: 10.000.000 de cicluri Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1 Forma capului șurubului: Compatibil cu șurubelnița Philips 1
Compatibil cu șurubelnița Pozidriv 1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de mediu
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K Grad de protecție NEMA: NEMA 13, NEMA 4X Grad de protecție IK: IK03 conform IEC 50102 Tip de protecție: TH Temperatură ambiantă de depozitare: -40…70 °C Temperatura ambiantă de funcționare: -40…70 °C Categorie de supratensiune: Clasa II conform IEC 60536
