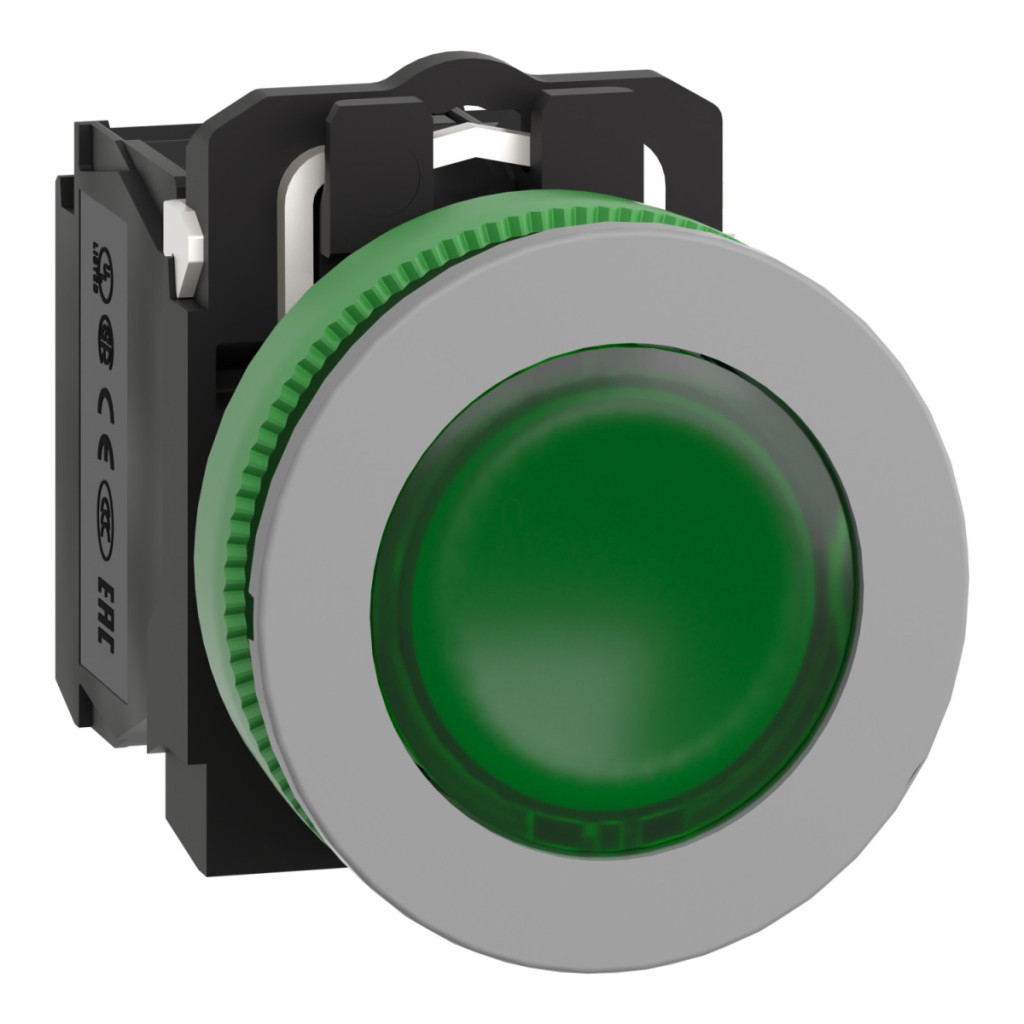

Soluția completă XB5FW33B5C0 din gama de produse Harmony XB5 de la Schneider Electric este un buton cu iluminare ecologică de înaltă calitate, cu un inel din plastic gri. Acest element de panou ușor de instalat, cu clasă de protecție IP66/IP67, este alegerea ideală pentru medii industriale și panouri de control în care vizibilitatea și fiabilitatea sunt esențiale. Butonul iluminat are un diametru de montare de 30,5 mm și un design încastrat, cu o suprafață de apăsare verde. Produsul are un mecanism de revenire cu arc și este acționat de contacte cu rupere lentă. Schneider XB5FW33B5C0 are iluminare LED universală, funcționează cu o sursă de alimentare de 24 V c.a./c.c. 50/60 Hz și are un consum de curent de 18 mA. LED-ul încorporat are o durată de viață extrem de lungă, de până la 100.000 de ore la tensiune nominală și o temperatură de funcționare de 25 °C. Butonul are o configurație de contact 1NO + 1NC, care oferă o gamă largă de posibilități de aplicare. Conexiunile se realizează cu borne cu șurub, care permit conectarea firelor cu o secțiune transversală de ≤ 2 x 1,5 mm² cu capete de cablu sau a firelor cu o secțiune transversală de 1 x 0,22...2 x 2,5 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Produsul are deschidere pozitivă în conformitate cu IEC 60947-5-1 Anexa K, ceea ce sporește caracteristicile de siguranță. Alocarea terminalelor este în conformitate cu ISO n°1: (21-22)NC și (13-14)NO. Schneider Electric XB5FW33B5C0 are proprietăți mecanice și electrice excelente. Durata sa de viață mecanică este de 10.000.000 de cicluri, în timp ce durata de viață electrică este de 1.000.000 de operațiuni de comutare în diverse condiții de încărcare. Cursa butonului este de 1,5 mm (comutare electrică NC), 2,6 mm (comutare electrică NO) și 4,3 mm (cursă completă). Forța de acționare este de 3,5 N pentru NC și 3,8 N pentru NO. Cuplul de strângere este de 0,8-1,2 Nm conform IEC 60947-1. Produsul este compatibil cu diverse șurubelnițe, inclusiv Philips 1, Pozidriv 1 și șurubelnițe plate de 4 mm și 5,5 mm. Butonul iluminat Schneider Electric XB5FW33B5C0 are parametri electrici excelenți, inclusiv un flux de căldură convențional în aer liber de 10 A, o tensiune nominală de izolare de 600 V (la gradul de poluare 3) și o tensiune nominală de impuls de 6 kV. Produsul are curenți nominali de funcționare care respectă diverse standarde, cum ar fi 3A 240V AC-15, categoria A600; 6A 120V AC-15, categoria A600; și poate fi utilizat și în diverse categorii de sarcină DC. Butonul are un nivel ridicat de protecție a mediului, cu clase de protecție IP66 și IP67 și clasificări NEMA 13 și NEMA 4X. Produsul poate fi utilizat într-un interval de temperatură de funcționare de la -40 °C la +70 °C și prezintă o rezistență excelentă la vibrații (5 gn, f=2-500 Hz) și șocuri (30 gn, 18 ms sau 50 gn, 11 ms). Produsul este, de asemenea, rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Schneider Electric XB5FW33B5C0 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, UL 508 și diverse standarde de compatibilitate electromagnetică.
Schneider Electric Harmony XB5 - XB5FW33B5C0 date tehnice
Caracteristici generale
Tipul produsului: Buton iluminat
Linia de produse: Harmony XB5
Denumire scurtă a dispozitivului: XB5F
Material cadru: Plastic, culoare gri
Material colier de montare: Plastic
Tip cap: Design încastrat
Diametru de montare: 30,5 mm
Cantitate minimă de vânzare: 1
Caracteristici de funcționare
Forma capului unității de funcționare: Rotund
Mod de acționare: Revenire cu arc
Profil actuator: Verde, încastrat, nemarcat
Informații suplimentare despre actuator: Cu lentilă netedă
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Terminale: Terminale cu șurub, ≤ 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Conexiuni: Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Caracteristici electrice
Sursă de lumină: LED universal
Suport bec: LED integrat
Tensiune nominală de alimentare: 24 V c.a./c.c. 50/60 Hz
Culoarea capacului/actuatorului sau a lentilei: Verde
Dimensiuni
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Caracteristici mecanice și electrice
Alocare terminale ISO n°1: (21-22)NC, (13-14)NO
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m
Aplicare contact: Contacte standard
Deschidere pozitivă: Conform cu IEC 60947-5-1 Anexa K
Cursă de acționare: 1,5 mm (comutare electrică NC), 2,6 mm (comutare electrică NO), 4,3 mm (cursă completă)
Forță de acționare: 3,5 N comutare electrică NC, 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Caracteristici de mediu
Grad de protecție: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: Listat UL, CSA
Protecție împotriva vibrațiilor: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
