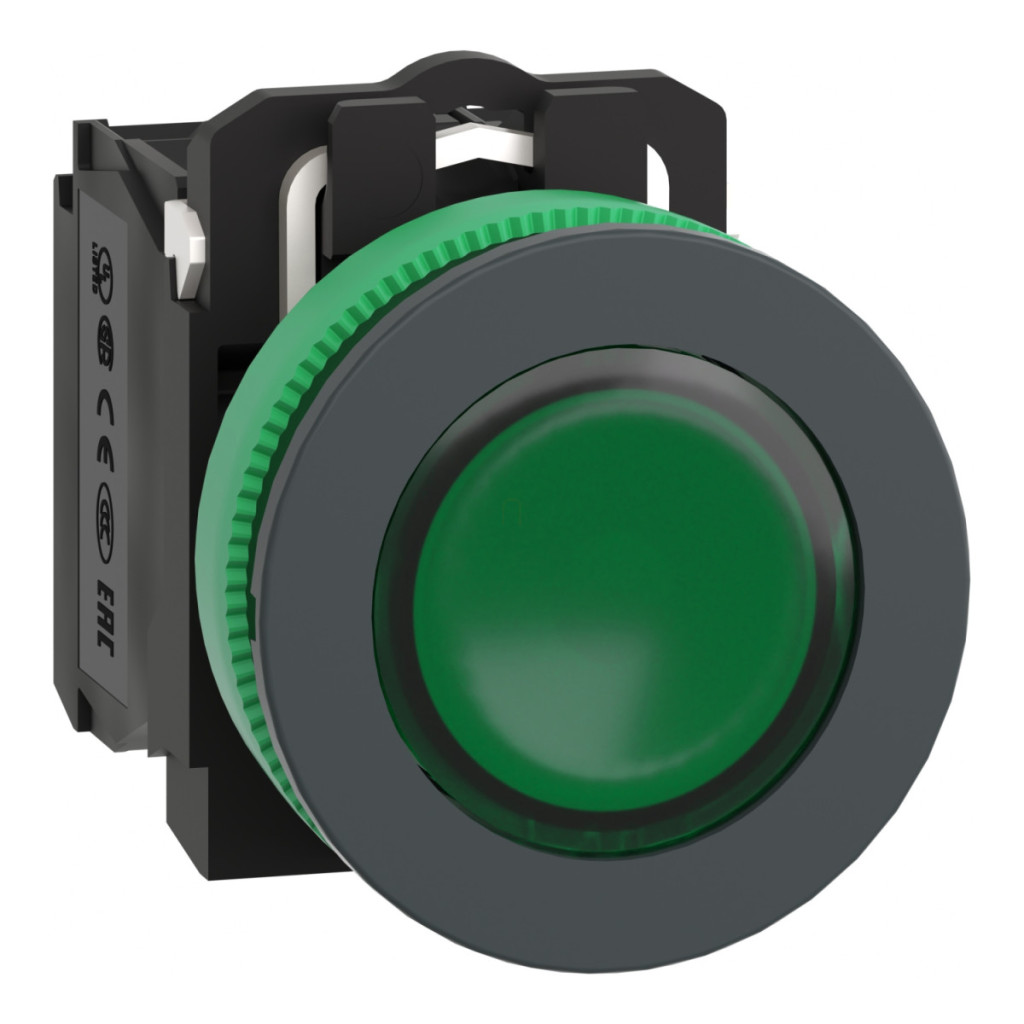

XB5FW33G5 din seria Harmony XB5 de la Schneider Electric este un buton cu iluminare verde de înaltă calitate, cu un diametru de 30 mm, fiind perfect pentru panouri de control industriale și dulapuri de comutație. Produsul este un set complet care include un cap montat la nivel, un bloc de conectori și iluminare LED universală integrată, toate într-un cadru din plastic gri închis. O caracteristică remarcabilă a produsului este faptul că funcționează cu o tensiune de 110-120 V c.a. și are o configurație de contact 1NO + 1NC, ceea ce îl face potrivit pentru o gamă largă de aplicații de control. Butonul XB5FW33G5 este avansat din punct de vedere tehnic și versatil. Produsul are contacte cu întrerupere lentă, ceea ce asigură o funcționare mai fiabilă și mai durabilă. Terminalele de conectare sunt terminale cu șurub care permit conectarea firelor cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu sau 1 x 0,22...2 x 2,5 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Produsul are un diametru de montare de 30,5 mm, ceea ce permite instalarea ușoară în orificii standard. Un avantaj semnificativ al butonului este sursa de lumină LED universală integrată, care are o durată de viață lungă de 100.000 de ore la o temperatură de funcționare de 25 °C. Suprafața de acționare verde, nemarcată, cu suprafață netedă, oferă un feedback clar și vizibil, chiar și în condiții de lumină slabă. Modul de funcționare cu revenire prin arc asigură că butonul revine întotdeauna la poziția inițială după utilizare. Cursa totală de funcționare este de 4,3 mm, din care 2,6 mm sunt necesari pentru ca contactul NO să-și schimbe starea și 1,5 mm pentru ca contactul NC să-și schimbe starea, toate cu o forță de acționare de 3,5-3,8 N. Butonul iluminat Schneider Electric XB5FW33G5 are niveluri de protecție remarcabile: IP66, IP67, IP69 și IP69K, precum și clasificările NEMA 13 și NEMA 4X, ceea ce îl face ideal pentru curățarea cu detergenți și spălarea cu presiune înaltă (până la 7000000 Pa la 55 °C). Durabilitatea sa mecanică este impresionantă - este proiectat pentru 10 milioane de cicluri de comutare, în timp ce durabilitatea sa electrică este de 1 milion de cicluri de comutare în diverse condiții de încărcare. Intervalul total de temperatură de funcționare al produsului este de -40...+70 °C, ceea ce garantează o funcționare fiabilă chiar și în condiții de mediu extreme. Clasa IK03 oferă o protecție mecanică adecvată, iar produsul poate rezista la vibrații de 5 gn (în intervalul de frecvență 2-500 Hz) și șocuri de 30-50 gn.
Schneider Electric Harmony XB5 - Date tehnice XB5FW33G5
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumire scurtă: XB5F
Material cadru: Plastic gri închis
Material inel de fixare: Plastic
Design cap: Încastrat/încastrat
Diametru de montare: 30,5 mm
Forma unității de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Verde neted, fără marcaje
Informații suplimentare despre acționare: Cu lentilă netedă
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiune: Terminale cu șurub, <= 2 x 1,5 mm² capete de cablu (IEC 60947-1) sau 1 x 0,22...2 x 2,5 mm² fără capăt de cablu (IEC 60947-1)
Sursă de lumină: LED universal
Suport bec: LED integrat
Tensiune nominală de alimentare: 110...120 V c.a. 50/60 Hz
Culoare funcționare/lentilă: Verde
Caracteristici mecanice
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Marcaj terminal ISO: (21-22)NC, (13-14)NO
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Caracteristici de funcționare
Cursă de funcționare: 1,5 mm (schimbare de stare electrică NC), 2,6 mm (schimbare de stare electrică NO), 4,3 mm (cursă completă)
Forță de funcționare: 3,5 N schimbare de stare electrică NC, 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Phillips (Philips 1, Pozidriv 1), cu fantă (4 mm, diametru plat 5,5 mm)
Material contact: Aliaj de argint (Ag/Ni)
Valori electrice
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare: Valori diferite în modurile de funcționare AC-15 și DC-13
Caracteristici de protecție
Grad de protecție IP: IP66, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Condiții de funcționare
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Tip semnal: Continuu
Limite tensiune de alimentare: 100...132 V c.a.
Consum de curent: 14 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
