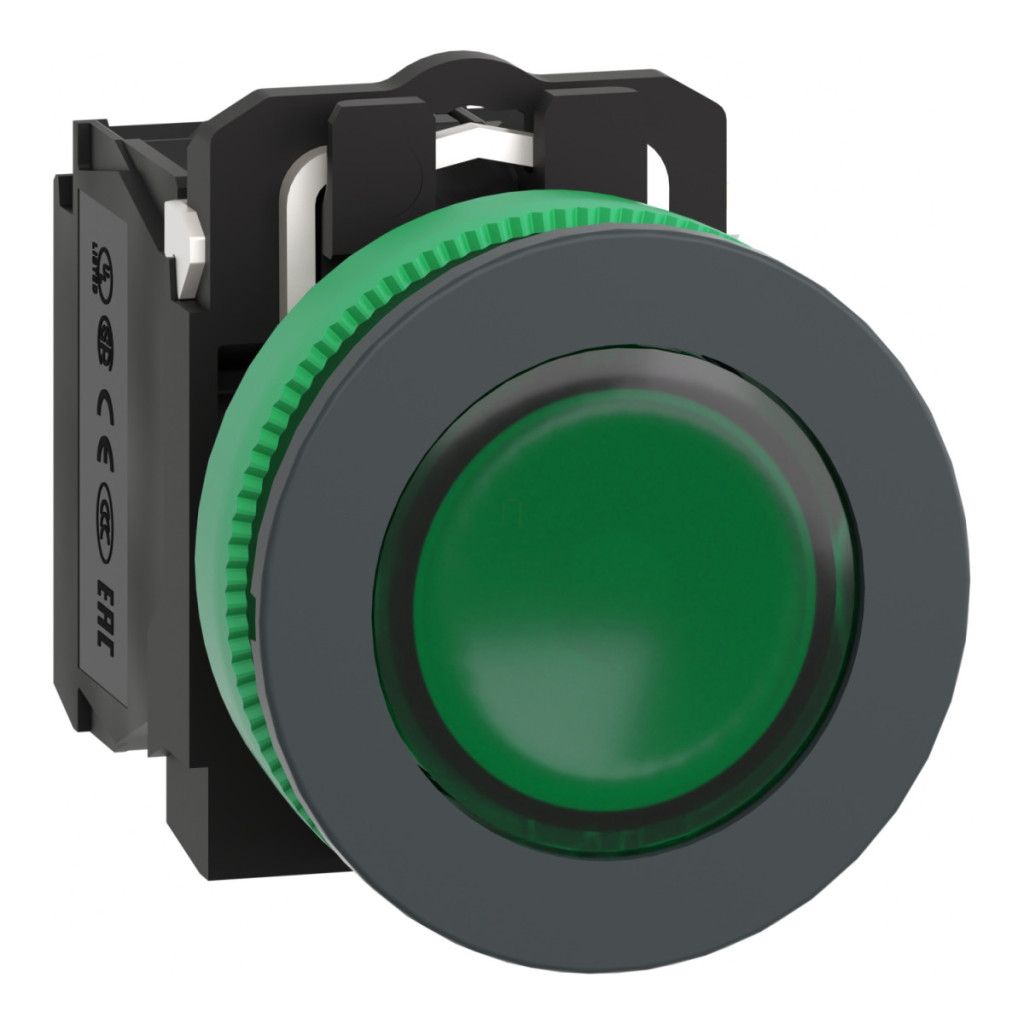

Schneider Electric Harmony XB5FW33M5 este un buton profesional, de calitate industrială, cu iluminare verde, ideal pentru instalarea în panouri de control și dulapuri de comutație. Acest buton iluminat cu diametrul de 30 mm face parte din gama de produse Harmony XB5, renumită pentru fiabilitatea și durabilitatea sa în automatizarea industrială. Designul și caracteristicile tehnice ale produsului asigură performanțe excepționale. Butonul are un cadru din plastic de culoare gri închis și un inel de fixare din plastic, care asigură un aspect estetic și o instalare ușoară. Butonul încastrat încorporat are un diametru de montare de 30,5 mm și este echipat cu un cap indicator rotund. Actuatorul cu arc de revenire, cu un design verde, nemarcat, cu lentilă netedă, oferă un feedback vizual clar. Contactele sunt 1NO + 1NC (unul normal deschis și unul normal închis) cu contacte cu rupere lentă, oferind opțiuni versatile de comutare. Conexiunile sunt terminale de tip șurub care pot gestiona în mod flexibil diferite dimensiuni de cabluri (max. 2 x 1,5 mm² cu ferule sau 1 x 0,22...2 x 2,5 mm² fără ferule). O caracteristică specială a modelului XB5FW33M5 este sursa de lumină LED universală integrată, care funcționează la 220-240 V c.a. 50/60 Hz. Produsul oferă un semnal luminos constant, care oferă operatorului un feedback vizual clar cu privire la starea echipamentului. Butonul are o durabilitate remarcabilă, cu o durată de viață mecanică de 10 milioane de cicluri de comutare și o durată de viață electrică de 1 milion de cicluri (în diverse condiții de încărcare, în conformitate cu IEC 60947-5-1). În ceea ce privește caracteristicile electrice, produsul are un curent termic convențional în aer liber de 10 A, o tensiune nominală de izolare de 600 V și o tensiune nominală de impuls de 6 kV. Curentul nominal de funcționare este specificat pentru diferite categorii de sarcină: de exemplu, 3 A la 240 V pentru AC-15 sau 0,27 A la 250 V pentru DC-13. Contactele sunt realizate din aliaj de argint (Ag/Ni), care asigură o conductivitate excelentă și rezistență la uzură. Butonul XB5FW33M5 este deosebit de rezistent la influențele mediului. Gradul său de protecție IP este remarcabil: IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet rezistent la praf și jeturi de apă și, de asemenea, rezistent la echipamente de spălare cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Intervalul de temperatură de funcționare este de -40...+70 °C, ceea ce asigură o funcționare fiabilă chiar și în condiții de mediu extreme. Produsul este certificat în conformitate cu diverse standarde, inclusiv IEC 60947-1, UL 508, CSA C22.2 nr. 14, și respectă, de asemenea, diverse teste de rezistență la vibrații și șocuri (rezistență la vibrații de 5 gn, rezistență la șocuri de 30 gn). În ceea ce privește compatibilitatea electromagnetică, produsul este rezistent la tranzienți rapizi (2 kV), câmpuri electromagnetice (10 V/m) și descărcări electrostatice (6 kV contact, 8 kV distanță în aer). Produsul are emisii electromagnetice de clasa B conform IEC 55011.
Schneider Electric Harmony XB5 - Date tehnice XB5FW33M5
Date de bază
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumirea scurtă a dispozitivului: XB5F
Materialul cadrului: Plastic gri închis
Materialul inelului de montare: Plastic
Tip cap: Încastrat
Diametru de montare: 30,5 mm
Formă cap unitate de semnalizare: Rotundă
Caracteristici de funcționare
Tip actuator: Revenire cu arc
Profil actuator: Verde, încastrat, nemarcat
Informații suplimentare despre actuator: Cu lentilă netedă
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Cursă de funcționare: 1,5 mm (schimbare de stare electrică NC), 2,6 mm (schimbare de stare electrică NO), 4,3 mm (cursă completă)
Forța de acționare: 3,5 N schimbare electrică de stare NC, 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Caracteristici electrice
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu manșoane, 1 x 0,22...2 x 2,5 mm² fără manșoane
Sursă de lumină: LED universal
Soclu bec: LED integrat
Tensiune nominală de alimentare [Us]: 220...240 V c.a. 50/60 Hz
Culoare capac/funcționare sau lentilă: Verde
Formă cap șurub: Compatibil cu șurubelniță Philips 1, Compatibil cu șurubelniță Pozidriv 1, Compatibil cu șurubelniță plată Ø 4 mm, Compatibil cu șurubelniță plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A
Curent termic convențional în aer liber [Ith]: 10 A
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3)
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV
Protecție și conformitate
Grad de protecție IP: IP66, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări produs: Listat UL, CSA
Rezistență la vibrații: 5 gn (f= 2...500 Hz)
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală
Parametri de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II
