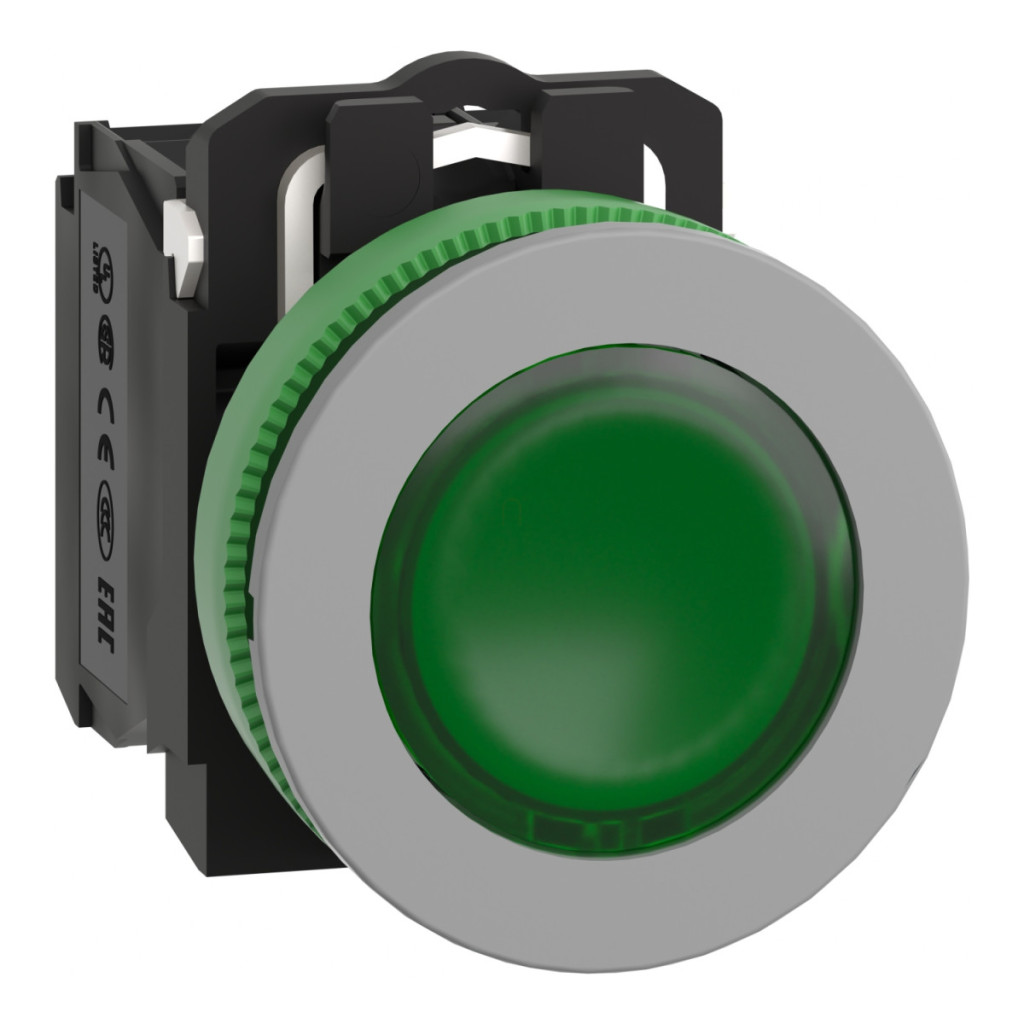

Butonul iluminat Schneider Electric Harmony XB5 seria XB5FW33M5C0 este un comutator industrial de înaltă calitate care poate fi utilizat într-o gamă largă de sisteme de automatizare și control. Acest produs premium combină fiabilitatea și tehnologia inovatoare Schneider Electric pentru a asigura o durată lungă de viață și o funcționare stabilă chiar și în cele mai dure medii industriale. Butonul iluminat are o suprafață de control verde strălucitoare, încadrată de o placă frontală elegantă din plastic galvanizat gri. Cu un diametru de montare de 30 mm, butonul este încastrat în panou, asigurând un aspect compact și estetic. Iluminarea universală cu LED funcționează la 220-240 V c.a. 50/60 Hz și are o durată de viață de 100.000 de ore la tensiune nominală și o temperatură ambiantă de 25 °C. Butonul are o configurație de contact 1NO + 1NC, care oferă opțiuni de control versatile pentru o varietate de aplicații. Modelul XB5FW33M5C0 din seria Harmony XB5 se mândrește cu caracteristici mecanice și electrice remarcabile. Durata de viață mecanică a butonului este de 10 milioane de cicluri de comutare, ceea ce demonstrează durabilitatea produsului. Contactele comutatorului sunt fabricate din aliaj de argint de înaltă calitate (Ag/Ni), care asigură un contact electric fiabil și o rezistență redusă la tranziție. Butonul are un grad de protecție IP66/IP67 conform IEC 60529 și îndeplinește, de asemenea, cerințele NEMA 13 și NEMA 4X, fiind ideal pentru utilizarea în medii umede, prăfuite sau agresive. Datorită rezistenței la impact IK03, produsul este, de asemenea, rezistent la impactul mecanic. Parametrii electrici ai produsului sunt remarcabili: curent termic de 10 A măsurat în aer liber convențional conform IEC 60947-5-1, tensiune nominală de izolare de 600 V (grad de poluare 3) și tensiune nominală de impuls de 6 kV conform IEC 60947-1. Butonul poate comuta un curent de 3 A la 240 V în categoria de aplicație AC-15 și are capacități de încărcare diferite în categoria de aplicație DC-13, în funcție de tensiune. Produsul are o durată de viață electrică de 1 milion de cicluri de comutare în diverse condiții de sarcină, conform IEC 60947-5-1 Anexa C. Fiabilitatea electrică a modelului XB5FW33M5C0 este excepțional de ridicată, Λ < 10exp(-8) 17 V, 5 mA într-un mediu curat, conform IEC 60947-5-4. Produsul are, de asemenea, protecție la supratensiune de 1 kV în conformitate cu IEC 61000-4-5 și rezistență la tranzitorii rapizi de 2 kV în conformitate cu IEC 61000-4-4.
Schneider Electric Harmony XB5 - XB5FW33M5C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumire scurtă a produsului: XB5F
Material placă frontală: Plastic zincat gri
Material inel de fixare: Plastic
Tip cap: Încastrat, încastrat
Diametru de montare: 30,5 mm
Forma unității de semnalizare: Rotundă
Parametri de funcționare
Tip acționare: Revenire cu arc
Profil acționare: Verde, încastrat, nemarcat
Informații suplimentare despre acționare: Cu lentilă netedă
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Deschidere lentă
Cursă de funcționare: 1,5 mm (comutare electrică NC), 2,6 mm (comutare electrică NO), 4,3 mm (cursă completă)
Forța actuatorului: 3,5 N comutare NC, 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Caracteristici electrice
Conexiuni - terminale: Terminal cu șurub, ≤ 2 x 1,5 mm² capăt de cablu conform IEC 60947-1, Terminal cu șurub, 1 x 0,22...2 x 2,5 mm² capăt de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Soclu bec: LED integrat
Tensiune nominală de alimentare: 220...240 V c.a. 50/60 Hz
Culoarea capacului/actuatorului sau a lentilei: Verde
Limite de tensiune de alimentare: 195...264 V c.a. Consum de curent: 14 mA Durată de viață: 100.000 ore la tensiune nominală și 25 °C Rezistență la supratensiune: 1 kV conform IEC 61000-4-5
Tipul semnalului: Continuu
Parametri de mediu
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de rezistență la impact IK: IK03 conform IEC 50102
Temperatura ambiantă de funcționare: -40...70 °C
Temperatură de depozitare ambiantă: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Dimensiuni
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Conformitate și certificări
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
