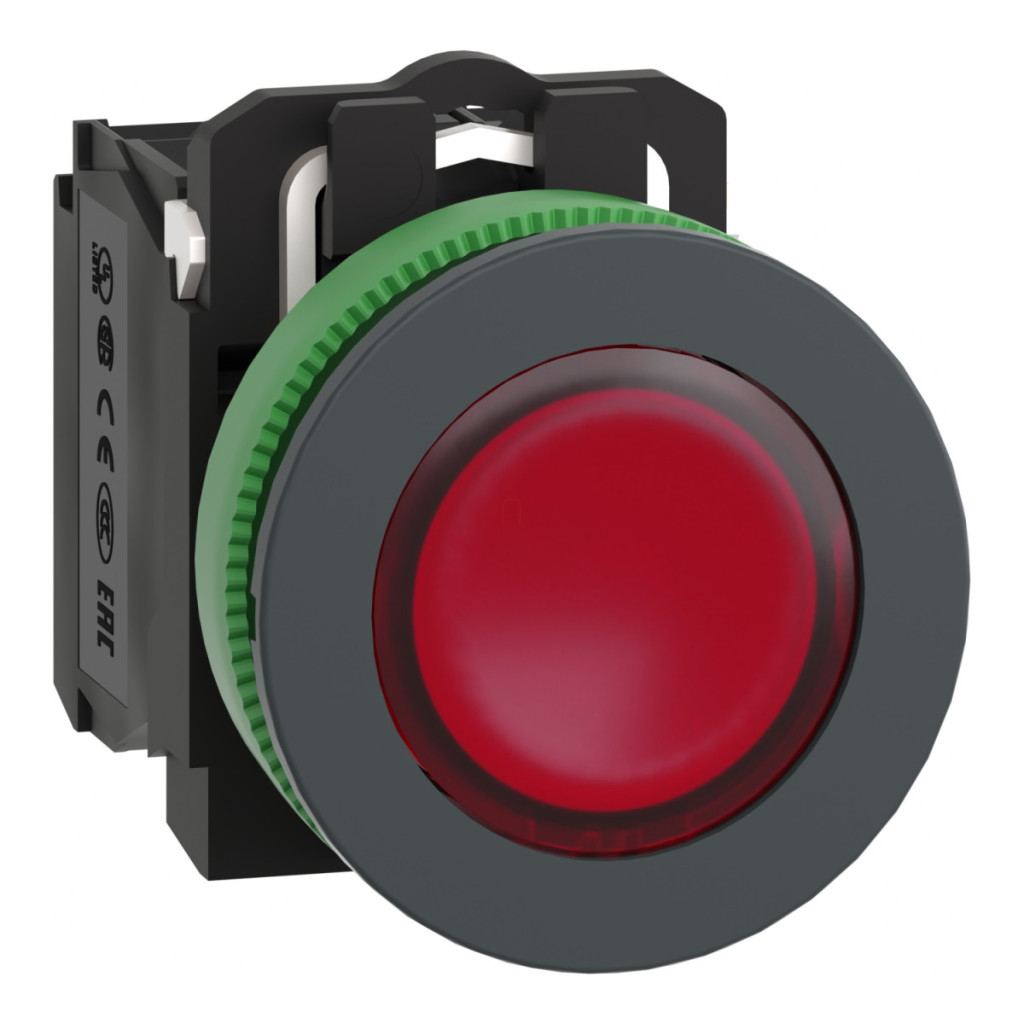

Schneider Electric Harmony XB5FW34B5 este un buton cu iluminare roșie de înaltă calitate, conceput special pentru instalarea în panouri de control industriale. Acest produs face parte din gama Schneider Electric Harmony XB5, recunoscută la nivel mondial pentru fiabilitatea și durabilitatea sa ridicate în aplicații industriale. Modelul XB5FW34B5 are un diametru de 30 mm, un design încastrat și iluminare LED universală integrată care funcționează la 24 V c.a./c.c. Capul butonului este roșu, cu o suprafață netedă, fără marcaje și cu un capac neted pentru lentilă. Configurația contactelor dispozitivului este 1NO + 1NC (un contact normal deschis și unul normal închis), ceea ce oferă opțiuni versatile de comutare pentru diverse sarcini de control. Contactele sunt de tip slow-break, ceea ce asigură o siguranță optimă în timpul comutării. Printre parametrii tehnici ai produsului, este de remarcat faptul că are o placă frontală din plastic de culoare gri închis și un inel de fixare din plastic, care permite o montare ușoară, dar stabilă. Diametrul de montare este de 30,5 mm, adâncimea de instalare este de 55 mm, în timp ce înălțimea totală este de 42 mm și lățimea este de 36,6 mm. Conectarea se face cu borne cu șurub, care permit conectarea firelor cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu în conformitate cu IEC 60947-1, sau a firelor cu o secțiune de 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Butonul are un mecanism de acționare cu arc de revenire, care asigură o funcționare fiabilă pe termen lung. Modelul Schneider Electric XB5FW34B5 este foarte rezistent la influențele mediului, după cum indică gradul său ridicat de protecție IP: IP66, IP67, IP69 și IP69K, care oferă o protecție perfectă împotriva prafului, umezelii și jeturilor de apă de înaltă presiune. Dispozitivul poate rezista la spălarea cu presiune înaltă la o presiune de până la 7.000.000 Pa și o temperatură de 55 °C de la o distanță de 0,1 metri. Rezistența sa la impact este de nivel IK03 conform standardului IEC 50102. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-1, UL 508, CSA C22.2 nr. 14 și IEC 60947-5-1, și este certificat UL și CSA. Dispozitivul are o deschidere pozitivă în conformitate cu IEC 60947-5-1 Anexa K, ceea ce sporește și mai mult siguranța operațională în aplicații critice. Printre caracteristicile sale electrice, merită menționat faptul că curentul său termic convențional în aer liber este de 10 A conform IEC 60947-5-1, tensiunea nominală de izolație este de 600 V (grad de poluare 3), iar tensiunea nominală de impuls suportată este de 6 kV conform IEC 60947-1. Curentul nominal de funcționare variază în funcție de categorie: 3 A la 240 V pentru AC-15, 6 A la 120 V și 1,2 A la 600 V, în timp ce pentru DC-13 este de 0,1 A la 600 V, 0,27 A la 250 V și 0,55 A la 125 V. Durata de viață electrică poate fi de până la 1.000.000 de cicluri de comutare în diverse condiții de încărcare. Sursa de lumină LED poate funcționa până la 100.000 de ore de funcționare la tensiune nominală și temperatură de 25 °C. O soluție excelentă pentru panouri de control și interfețe de mașini unde este necesar un feedback vizual clar asupra stării de funcționare.
Schneider Electric Harmony XB5 - Date tehnice XB5FW34B5
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumirea prescurtată a produsului: XB5F
Material placă frontală: Plastic gri închis
Material inel de fixare: Plastic
Tip cap: Încastrat încorporat
Diametru de montare: 30,5 mm
Forma capului unității de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Încastrat roșu, nemarcat
Informații suplimentare despre actuator: Cu lentilă netedă
Caracteristici electrice
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Conexiune - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Soclu bec: LED integrat
Tensiune nominală de alimentare: 24 V c.a./c.c. 50/60 Hz
Culoarea capacului/actuatorului sau a lentilei: Roșu
Dimensiuni
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Informații suplimentare
Descrierea terminalului ISO n°1: (21-22)NC
(13-14)NO
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Cursă de acționare: 1,5 mm (schimbare stare electrică NC)
2,6 mm (schimbare stare electrică NO)
4,3 mm (cursă totală)
Forță de acționare: 3,5 N schimbare stare electrică NC
3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Material contact: Aliaj de argint (Ag/Ni)
Parametri electrici
Curent termic convențional în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră
Limite de tensiune de alimentare: 19,2...30 V CC
21,6...26,4 V c.a.
Consum de curent: 18 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Protecție
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
