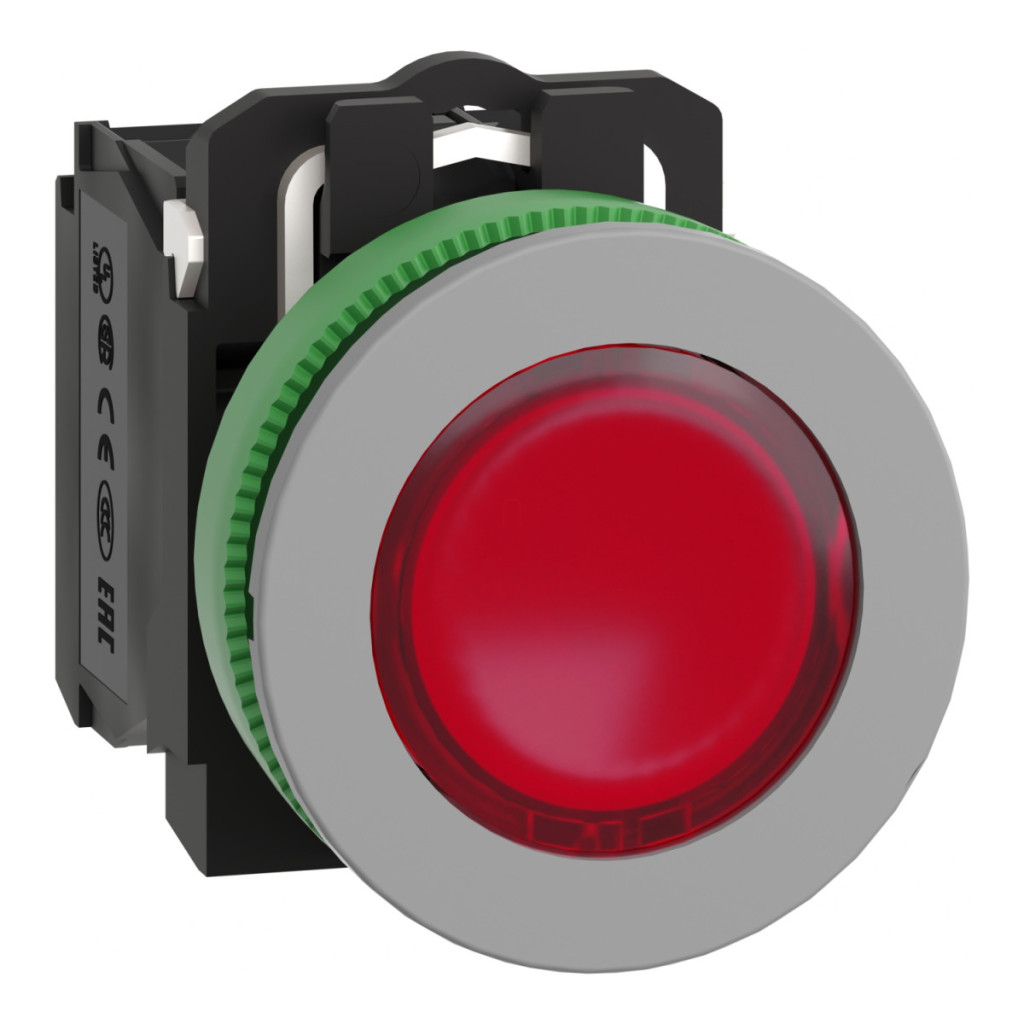

Schneider Electric Harmony XB5 - XB5FW34B5C0 - buton cu iluminare LED din plastic, montat încastrat, Ø30, 1NO, 24V, roșu, inel gri

Lățime: 43 mm

Lungime: 52 mm

Înălțime: 86 mm

Comandă specială

Schneider Electric Harmony XB5 - XB5FW34B5C0 - buton cu iluminare LED din plastic, montat încastrat, Ø30, 1NO, 24V, roșu, inel gri

Name: Schneider Electric Harmony XB5 - XB5FW34B5C0 - buton cu iluminare LED din plastic, montat încastrat, Ø30, 1NO, 24V, roșu, inel gri
Brand: Schneider Electric Zrt.
SKU: 3606489761523
Price: 86.9 RON
Availability: InStock

86,90 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Armonie XB5

Butonul iluminat XB5FW34B5C0 din gama Harmony XB5 de la Schneider Electric este un element de control de înaltă calitate, conceput pentru aplicații industriale, oferind fiabilitate și durată lungă de viață chiar și în cele mai solicitante medii. Butonul are un diametru de montare de 30 mm, care este un standard industrial, ceea ce îl face ușor de montat în majoritatea modelelor de panouri de control. Produsul are o placă frontală din plastic gri și o suprafață de apăsare roșie încastrată, care oferă un feedback vizual excelent operatorului. Iluminarea LED universală integrată funcționează cu o sursă de alimentare de 24 V c.a./c.c. la 50/60 Hz, ceea ce îl face extrem de versatil într-o varietate de medii industriale. Butonul are o suprafață netedă, nemarcată și o lentilă netedă, permițând etichetarea personalizată, dacă este necesar. Produsul are o configurație de contact 1NO + 1NC (un contact normal deschis și unul normal închis), care oferă combinația ideală pentru majoritatea sarcinilor de control. Butonul Schneider Electric XB5FW34B5C0 este extrem de durabil și rezistent la influențele mediului. Are un grad de protecție IP66 și IP67 conform IEC 60529 și îndeplinește, de asemenea, cerințele NEMA 13 și NEMA 4X, ceea ce înseamnă că este complet rezistent la praf și apă și la substanțe corozive. Produsul poate fi curățat chiar și cu un aparat de spălat cu presiune înaltă la 7.000.000 Pa la o temperatură de 55 °C de la o distanță de 0,1 m, ceea ce este deosebit de util în mediile alimentare, farmaceutice sau alte medii cu cerințe stricte de igienă. Clasa de rezistență la impact IK03 oferă o protecție suplimentară împotriva impactului mecanic. Parametrii de funcționare ai butonului sunt, de asemenea, remarcabili: poate efectua 10 milioane de cicluri de funcționare mecanică și până la 1 milion de operațiuni de comutare electrică în diverse condiții de încărcare. Produsul are un actuator cu revenire prin arc și o distanță de deplasare de 1,5 mm până la punctul de comutare a contactului NC și de 2,6 mm până la punctul de comutare a contactului NO, pentru o distanță totală de deplasare de 4,3 mm. Forța de funcționare este de 3,5 N până când contactul NC își schimbă starea, cu un total de 3,8 N. Contactele cu rupere lentă sunt fabricate din aliaj de argint (Ag/Ni), care oferă o conductivitate electrică și o durabilitate excelente. Produsul oferă un curent termic convențional de 10 A măsurat în aer liber în conformitate cu IEC 60947-5-1 și suportă diverse curenți nominali de funcționare în diferite categorii de sarcină, cum ar fi 3 A în categoria 240 V AC-15 sau 0,27A 250V DC-13.

Schneider Electric Harmony XB5 - XB5FW34B5C0 date tehnice

Caracteristici generale

Familia de produse: Harmony XB5

Tipul produsului: Buton iluminat

Denumire scurtă a produsului: XB5F

Material placă frontală: Plastic gri

Material colier de montare: Plastic

Tip cap: Încastrat încorporat

Diametru de montare: 30,5 mm

Forma capului unității de semnalizare: Rotundă

Caracteristici de funcționare

Tip acționare: Revenire cu arc

Profil acționare: Roșu, încastrat, nemarcat

Informații suplimentare despre acționare: Cu lentilă netedă

Tipul și compoziția contactului: 1 NO + 1 NC

Funcționarea contactului: Întrerupere lentă

Conexiuni - terminale: Terminal cu șurub, <= 2 x 1,5 mm² capăt de cablu, conform IEC 60947-1

Conexiuni - terminale: Terminal cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu, conform IEC 60947-1

Caracteristici electrice

Sursă de lumină: LED universal

Soclu bec: LED integrat

Tensiune nominală de alimentare [Us]: 24 V c.a./c.c. 50/60 Hz

Culoarea capacului/actuatorului sau a lentilei: Roșu

Dimensiuni și rezistență

Înălțime: 42 mm

Lățime: 36,6 mm

Adâncime: 55 mm

Descrierea terminalelor ISO n°1: (21-22)NC (13-14)NO

Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m

Utilizarea contactelor: Contacte standard

Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K

Cursă de funcționare: 1,5 mm (schimbare de stare electrică NC), 2,6 mm (schimbare de stare electrică NO), 4,3 mm (cursă completă)

Forță de acționare: 3,5 N schimbare de stare electrică NC, 3,8 N

Durată de viață mecanică: 10.000.000 de cicluri

Specificații tehnice

Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1

Formă cap șurub: Compatibil cu șurubelnița Philips 1, compatibil cu șurubelnița Pozidriv 1, compatibil cu șurubelnița plată Ø 4 mm, compatibil cu șurubelnița plată Ø 5,5 mm

Material contact: Aliaj de argint (Ag/Ni)

Protecție la scurtcircuit: Siguranță de tip 10 A gG conform IEC 60947-5-1

Curent termic convențional [Ith] măsurat în aer liber: 10 A conform IEC 60947-5-1

Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1

Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1

Curent nominal de funcționare [Ie]: 3 A 240 V, AC-15, A600 conform IEC 60947-5-1

Curent nominal de funcționare [Ie]: 6 A 120 V, AC-15, A600 conform IEC 60947-5-1

Curent nominal de funcționare [Ie]: 0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1

Durată de viață electrică: 1.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 Conform IEC 60947-5-1 Anexa C

Caracteristici de mediu

Grad de protecție IP: IP66 Conform IEC 60529, IP67

Grad de protecție NEMA: NEMA 13, NEMA 4X

Grad de protecție IK: IK03 conform IEC 50102

Standarde: IEC 60947-1, UL 508, IEC 60947-5-1, CSA C22.2 Nr. 14

Certificări ale produsului: Listat UL, CSA

Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6

Rezistență la șocuri: 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27

Rezistență la tranzienți rapizi: 2 kV conform IEC 61000-4-4

Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3

Rezistență la descărcări electrostatice: 6 kV contact (piese metalice) conform IEC 61000-4-2, 8 kV aer (piese izolate) conform IEC 61000-4-2

Emisie electromagnetică: Clasa B conform IEC 55011

Date

Lățime

43 mm

Lungime

52 mm

Înălțime

86 mm

EAN prezentat

3606489761523

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

52 g/bucată

Numar articol

3606489761523
