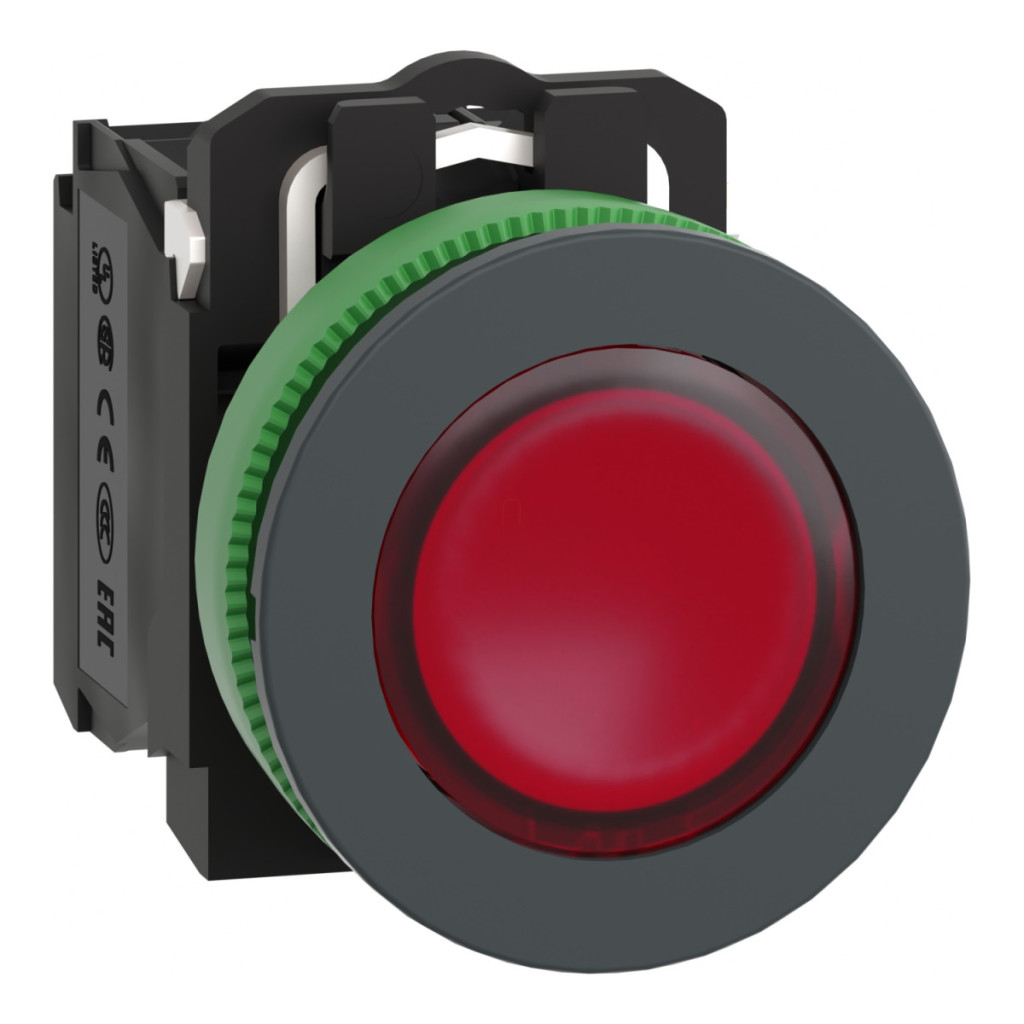

Schneider Electric Harmony XB5FW34M5 este un buton de înaltă calitate cu iluminare integrată, ideal pentru aplicații industriale și panouri de control. Acest buton roșu cu un diametru de 30 mm este soluția perfectă pentru medii în care fiabilitatea și vizibilitatea sunt esențiale. Ca parte a gamei Harmony XB5, butonul XB5FW34M5 are o placă frontală din plastic gri închis și un inel de fixare din plastic, asigurând o durată lungă de viață și o funcționare fiabilă chiar și în cele mai dure medii industriale. Dispozitivul are iluminare LED universală încorporată, care necesită o sursă de alimentare de 220-240 V c.a. 50/60 Hz. Butonul roșu, nemarcat, încastrat, are o suprafață simplă a lentilei, care asigură o vizibilitate optimă în toate condițiile de iluminare. Produsul are o configurație de contact 1 NO + 1 NC, oferind opțiuni versatile de comutare pentru o varietate de aplicații. Butonul XB5FW34M5 are o construcție extrem de durabilă, dovadă fiind durata sa de viață mecanică de 10 milioane de cicluri. Dispozitivul oferă un nivel ridicat de protecție împotriva prafului și umezelii, dovadă fiind clasele de protecție IP66, IP67, IP69 și IP69K. Butonul este deosebit de rezistent la spălarea cu presiune înaltă, suportând presiuni de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Produsul este conform cu IEC 60947-1 și numeroase alte standarde internaționale și este certificat UL și CSA, asigurând conformitatea și compatibilitatea la nivel global. Butonul Schneider Electric XB5FW34M5 este extrem de ușor și flexibil de instalat datorită diametrului său de montare de 30,5 mm. Conexiunea cu borne cu șurub permite o instalare rapidă și sigură cu fire cu secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu în conformitate cu IEC 60947-1 sau cu fire cu secțiune transversală de 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Cursa de acționare a butonului este definită cu precizie: 1,5 mm pentru schimbarea stării electrice a contactului NC, 2,6 mm pentru schimbarea stării electrice a contactului NO și un total de 4,3 mm pentru întreaga distanță de deplasare. Forța necesară pentru acționare este de 3,5 N pentru contactul NC și de 3,8 N în general, ceea ce asigură o experiență optimă pentru utilizator.
Schneider Electric Harmony XB5 - XB5FW34M5 date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumire scurtă a dispozitivului: XB5F
Material panou frontal: Plastic gri închis
Material inel de montare: Plastic
Tip cap: Încastrat încorporat
Diametru de montare: 30,5 mm
Formă cap indicator: Rotundă
Tip operator: Revenire cu arc
Profil operator: Încastrat roșu, nemarcat
Informații suplimentare despre operator: Cu lentilă netedă
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² capăt de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Soclu bec: LED încorporat
Tensiune nominală de alimentare [Us]: 220...240 V c.a. 50/60 Hz Culoarea capacului/actuatorului sau a lentilei: Roșu Date suplimentare Înălțime: 42 mm Lățime: 36,6 mm
Adâncime: 55 mm
Descrierea terminalului ISO n°1: (21-22)NC (13-14)NO
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: În conformitate cu anexa K la IEC 60947-5-1
Caracteristici de funcționare
Cursă de funcționare: 1,5 mm (schimbare stare electrică NC), 2,6 mm (schimbare stare electrică NO), 4,3 mm (cursă totală)
Forță de acționare: 3,5 N schimbare stare electrică NC, 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici de mediu
Grad de protecție IP: IP66, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Temperatura aerului ambiant pentru depozitare: -40...70 °C Temperatura aerului ambiant pentru funcționare: -40...70 °C
