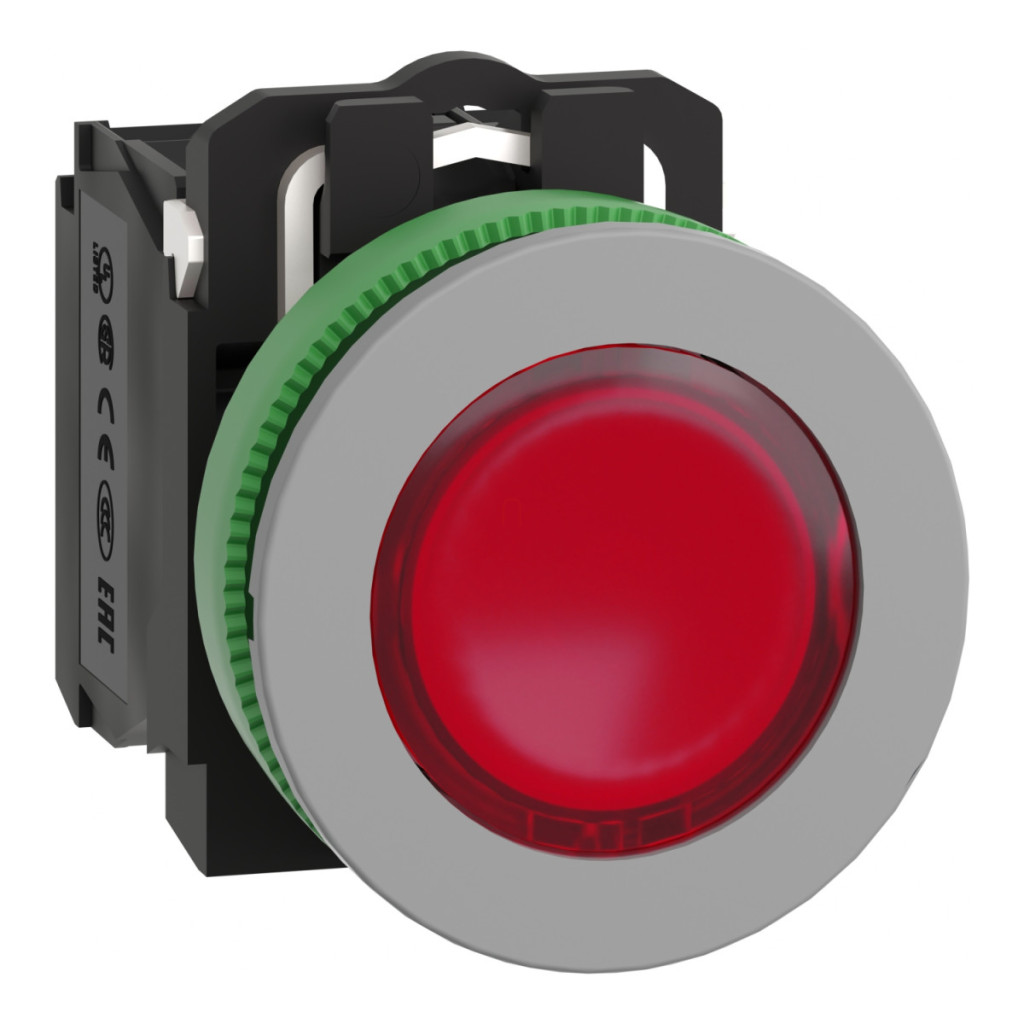

Butonul iluminat Schneider Electric Harmony XB5 din gama de produse XB5FW34M5C0 este un element de control industrial de înaltă calitate, fiind alegerea perfectă pentru panourile de control ale diverselor mașini și echipamente. Acest buton iluminat, cu ramă gri și suprafață de apăsare roșie, are un diametru de 30 mm, fiind ușor de instalat în diverse panouri de control cu orificii de dimensiuni standard. Aplicația principală pentru acest produs este în automatizarea industrială și controlul mașinilor, unde feedback-ul este important pentru operator. Butonul complet XB5FW34M5C0 este echipat cu un LED universal care funcționează cu o sursă de alimentare de 230-240 V c.a. 50/60 Hz, ceea ce îl face ușor de integrat în majoritatea sistemelor industriale. Iluminarea LED încorporată oferă o lumină roșie clară, vizibilă chiar și în condiții de iluminare ambientală puternică. Designul simplu, dar funcțional, permite produsului să se integreze estetic în orice mediu industrial sau panou de control. XB5FW34M5C0 are specificații tehnice remarcabile. Butonul este echipat cu 1 contact NO (normal deschis) și 1 contact NC (normal închis), ceea ce îl face flexibil pentru utilizare în diverse sarcini de control. Contactele încorporate sunt de tip slow-break, asigurând o comutare fiabilă. Produsul se conectează folosind terminale cu șurub, care permit conectarea firelor cu capete de cablu ≤ 2 x 1,5 mm² sau a firelor fără capete de cablu 1 x 0,22...2 x 2,5 mm², în conformitate cu standardul IEC 60947-1. Contactele sunt marcate în conformitate cu standardul ISO (21-22)NC și (13-14)NO, ceea ce facilitează cablarea și depanarea. Forța de acționare a butonului este de 3,5 N pentru comutarea contactului NC și de 3,8 N pentru funcționarea completă, în timp ce cursa totală de acționare este de 4,3 mm. Modelul XB5FW34M5C0 se remarcă prin durabilitate excepțională, dovadă fiind durata de viață mecanică de 10.000.000 de cicluri. Durata de viață electrică este de 1.000.000 de cicluri de comutare în modul AC-15 în diverse condiții de încărcare. Produsul se montează într-o gaură cu diametrul de 30,5 mm, inelul de montare este din plastic, iar rama butonului este din plastic gri. Tipul butonului este o versiune încastrată, cu montare la nivel, cu lentilă netedă. Dispozitivul are un mecanism de revenire cu arc, care asigură că butonul revine întotdeauna la poziția inițială după acționare. Dimensiunile modelului XB5FW34M5C0 sunt 42 mm înălțime, 36,6 mm lățime și 55 mm adâncime. Diametrul recomandat al orificiului de montare este de 30,75 mm (30,5 mm +0,5/-0 toleranță), iar grosimea de montare poate fi de 1-6 mm.
Schneider Electric Harmony XB5 - XB5FW34M5C0 date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumire scurtă a produsului: XB5F
Material cadru: Plastic gri
Material inel de fixare: Plastic
Design cap: Încorporat, încastrat
Diametru de montare: 30,5 mm
Cantitate minimă de comandă: 1
Caracteristici de funcționare
Forma capului unității de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Roșu, încastrat, fără marcaj
Informații suplimentare de funcționare: Cu lentilă netedă
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Cursă de funcționare: 1,5 mm (comutare electrică NC), 2,6 mm (comutare electrică NO), 4,3 mm (cursă completă)
Forță de acționare: 3,5 N comutare electrică NC, 3,8 N
Caracteristici electrice
Conexiune - blocuri terminale: Cleme cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1, 1 x 0,22...2 x 2,5 mm² papuci de cablu fără papuci de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Suport bec: LED integrat
Tensiune nominală de alimentare: 220...240 V c.a. 50/60 Hz
Culoare capac/actuator sau lentilă: Roșu
Descriere bloc terminal ISO n°1: (21-22)NC, (13-14)NO
Utilizare contact: Contacte normale
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional de răcire cu aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Caracteristici mecanice
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Compatibil cu șurubelnița Philips 1, Compatibil cu șurubelnița Pozidriv 1, Compatibil cu șurubelniță plată Ø 4 mm, Compatibil cu șurubelniță plată Ø 5,5 mm
Caracteristici de mediu
Rezistență la spălare cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Conformități și standarde
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Categorie de supratensiune: Clasa II conform IEC 60536
