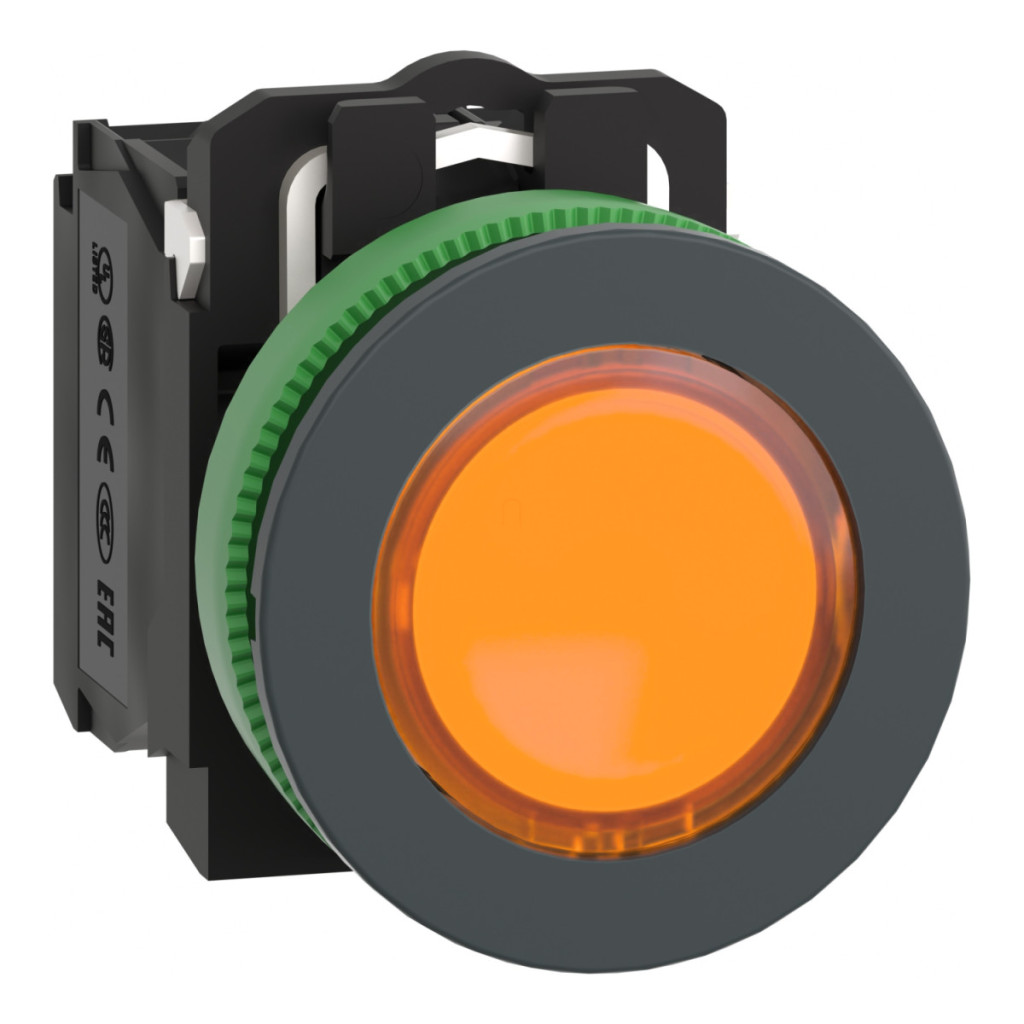

Butonul iluminat XB5FW35B5 din familia de produse Schneider Electric Harmony XB5 este alegerea ideală pentru medii industriale și panouri de control în care funcționarea fiabilă și feedback-ul vizual sunt importante. Acest element de control de culoare portocalie, cu diametrul de 30 mm și LED universal, este soluția perfectă pentru panourile de control din echipamentele mașinilor, sistemele de control al proceselor industriale și liniile de producție automatizate. Produsul are un buton încastrat, înconjurat de un cadru din plastic de culoare gri închis. Butonul conține 1 contact NO (normal deschis) și 1 contact NC (normal închis), care pot fi utilizate universal pentru diverse sarcini de control. XB5FW35B5 are iluminare LED universală, care necesită o tensiune de alimentare de 24 V CA/CC la o frecvență de 50/60 Hz. Produsul se caracterizează printr-o durabilitate mecanică și electrică remarcabilă - poate rezista la 10 milioane de cicluri de comutare și are o protecție excelentă împotriva influențelor mediului (clase de protecție IP66, IP67, IP69, IP69K și certificare NEMA 13, NEMA 4X). Butonul este, de asemenea, rezistent la spălarea cu presiune înaltă, ceea ce este deosebit de util în industria alimentară și în alte aplicații critice din punct de vedere al igienei. Parametrii tehnici ai produsului sunt remarcabili: este necesară o forță de acționare de 3,5 N pentru a modifica starea contactului NC, cu o cursă totală de acționare de 4,3 mm. Conexiunea se realizează cu borne cu șurub, cu o dimensiune maximă a cablului de 2 x 1,5 mm² sau 1 x 0,22...2 x 2,5 mm². XB5FW35B5 are contacte din aliaj de argint (Ag/Ni) și este echipat cu protecție la scurtcircuit de 10 A. Alte caracteristici importante includ tensiunea de izolație de 600 V, toleranța la supratensiune impulsivă de 6 kV și o gamă largă de temperaturi (-40...70 °C). O caracteristică tehnică specială a produsului este deschiderea pozitivă (conform IEC 60947-5-1 Anexa K), care este un aspect important în aplicațiile de siguranță. XB5FW35B5 are compatibilitate electromagnetică completă: este rezistent la tranzienți rapizi (2 kV), câmpuri electromagnetice (10 V/m) și descărcări electrostatice (6 kV contact, 8 kV aer). Dimensiunile butonului XB5FW35B5, parte a seriei Harmony XB5, sunt ideale pentru instalarea în panouri de control standard. Are o lățime de 36,6 mm, o înălțime de 42 mm și o adâncime de 55 mm, cu un diametru de montare de 30,5 mm. Pentru instalarea butonului, trebuie realizată o gaură de 30,5 mm în panou, iar pentru fixare se recomandă un cuplu de 0,8-1,2 Nm. Caracteristicile și datele tehnice ale produsului sunt testate în conformitate cu IEC 60947-1, UL 508, CSA C22.2 nr. 14 și alte standarde internaționale, ceea ce garantează calitatea și fiabilitatea. Butonul Schneider Electric XB5FW35B5 este certificat UL și CSA, fiind potrivit pentru utilizarea în diverse industrii din întreaga lume, unde feedback-ul vizual și performanța fiabilă de comutare sunt importante.
Specificații tehnice buton iluminat Harmony XB5
Informații generale
Familia de produse: Harmony XB5
Tip dispozitiv: Buton iluminat
Denumire scurtă produs: XB5F
Material panou frontal: Plastic gri închis
Material inel de montare: Plastic
Tip cap: Încorporat, încastrat
Diametru de montare: 30,5 mm
Forma capului unității de semnalizare: Rotundă
Caracteristici de funcționare
Tip acționare: Revenire cu arc
Profil acționare: Portocaliu, încastrat, nemarcat
Informații suplimentare: Cu lentilă netedă
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Cursă de funcționare: 1,5 mm (schimbare stare NC), 2,6 mm (schimbare stare NO), 4,3 mm (cursă completă)
Forță de acționare: 3,5 N schimbare de stare NC, 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Caracteristici electrice
Conexiuni - blocuri terminale: Bloc terminal cu șurub, <= 2 x 1,5 mm² conexiune cablu conform IEC 60947-1, bloc terminal cu șurub, 1 x 0,22...2 x 2,5 mm² fără conexiune de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Soclu bec: LED integrat
Tensiune nominală de alimentare: 24 V c.a./c.c. 50/60 Hz
Limite de tensiune de alimentare: 19,2...30 V c.c., 21,6...26,4 V c.a.
Consum de curent: 18 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Tip semnal: Continuu
Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1, 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1, 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1, 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1, 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1, 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Protecție la scurtcircuit: siguranță de tip 10 A gG conform IEC 60947-5-1
Caracteristici de protecție
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Deschidere pozitivă: conform IEC 60947-5-1 Anexa K
Categorie de supratensiune: Clasa II conform IEC 60536
Caracteristici fizice
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Descrierea blocului terminal ISO n°1: (21-22)NC, (13-14)NO
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Formă cap șurub: Cruciformă compatibilă cu șurubelnița Philips 1, Cruciformă compatibilă cu șurubelnița Pozidriv 1, Fante compatibile cu șurubelnița plată cu diametrul de 4 mm, Compatibil cu șurubelniță plată cu diametrul de 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Standarde de testare
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1, ISO 22196:2011, ISO 21702
Certificări de produs: Listat UL, CSA
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4
Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3
Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2, 8 kV aer (părți izolate) conform IEC 61000-4-2
Emisie electromagnetică: Clasa B conform IEC 55011
Imunitate la supratensiune: 1 kV conform IEC 61000-4-5
