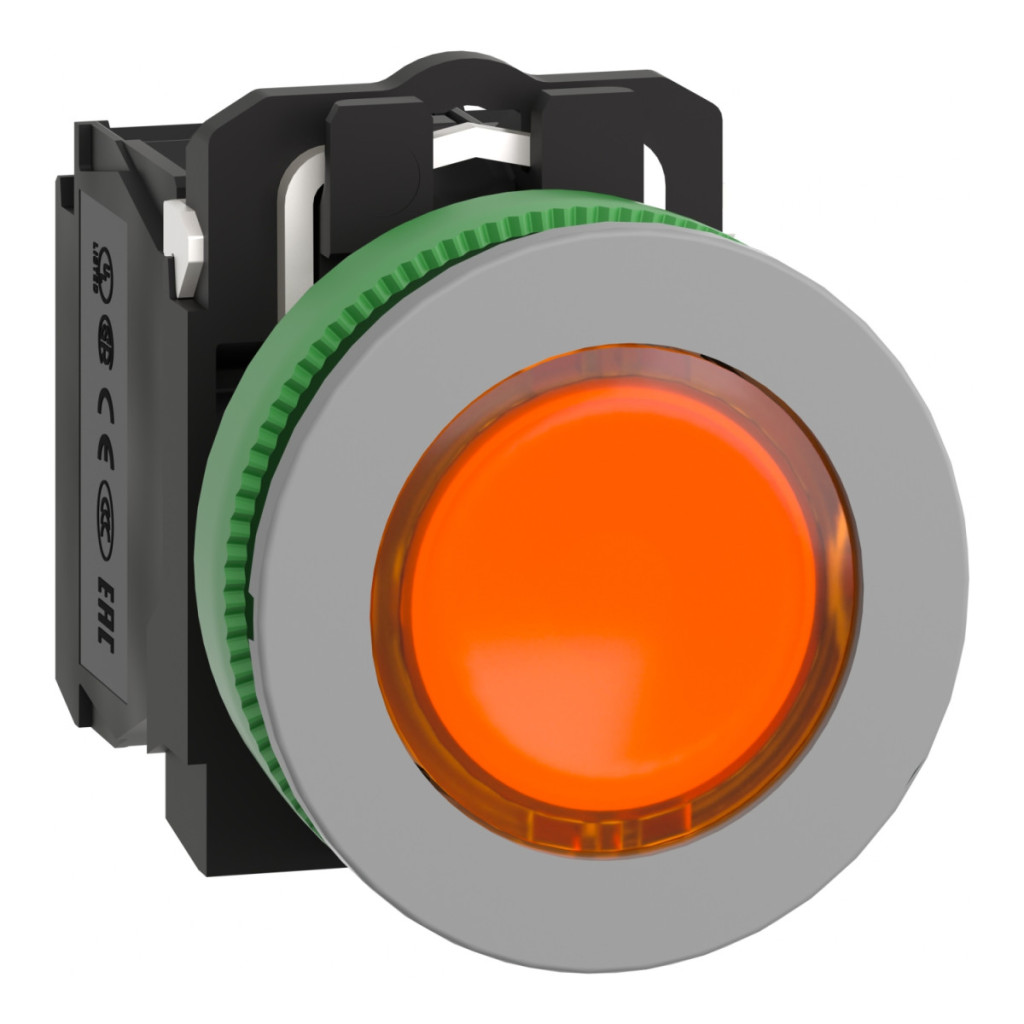

Gama de produse Schneider Electric Harmony XB5 Butonul iluminat complet XB5FW35B5C0 este alegerea ideală pentru aplicații industriale de automatizare și control în care este necesar un feedback vizual clar din partea interfeței utilizatorului. Acest buton iluminat portocaliu cu inel gri este soluția perfectă pentru medii în care identificarea clară și vizibilitatea elementelor de control sunt esențiale. Produsul are un diametru standard de 30 mm, fiind compatibil cu majoritatea tablourilor industriale și dimensiunilor orificiilor panourilor de control. Tehnologia LED universală încorporată funcționează cu o sursă de alimentare de 24 V c.a./c.c., asigurând o durată lungă de viață și o funcționare fiabilă. Butonul are o configurație de contact 1NO + 1NC, care oferă opțiuni de control versatile pentru o varietate de aplicații. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică și o durabilitate excelente. Produsul are un grad de protecție IP66 și IP67, fiind ideal pentru utilizarea în medii prăfuite și umede. Butonul Harmony XB5FW35B5C0 este cu revenire prin arc, încastrat, nemarcat și are o lentilă netedă. Conectarea se realizează cu borne cu șurub, care pot fi utilizate cu o secțiune de cablu cu o secțiune transversală maximă de 2 x 1,5 mm² cu o secțiune de cablu sau cu o secțiune de cablu cu o secțiune transversală de 1 x 0,22...2 x 2,5 mm² fără o secțiune de cablu, în conformitate cu standardul IEC 60947-1. Produsul are o durabilitate mecanică excelentă, poate rezista la până la 10 milioane de cicluri de comutare și este rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Instalarea este simplă, cu un diametru recomandat al orificiului de Ø30,75 mm în panou și o grosime admisibilă a materialului de 1-6 mm. Butonul iluminat XB5FW35B5C0 este conform cu numeroase standarde industriale, inclusiv IEC 60947-1, UL 508, CSA C22.2 nr. 14 și alte câteva standarde internaționale. Produsul este certificat UL și CSA și are o rezistență excelentă la vibrații și șocuri. Parametrii săi electrici permit o gamă largă de aplicații: curent termic de 10 A, tensiune de izolație de 600 V și curenți de funcționare specificați pentru diferite categorii de sarcină (AC-15, DC-13). Durata de viață electrică a produsului poate fi de până la 1 milion de cicluri de comutare în diverse condiții de sarcină, asigurând o funcționare fiabilă pe termen lung în medii industriale.
Schneider Electric Harmony XB5 - XB5FW35B5C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumire scurtă a produsului: XB5F
Material placă frontală: Plastic, zincat gri
Material inel de fixare: Plastic
Tip cap: Încastrat încorporat
Diametru de montare: 30,5 mm
Unitate de vânzare: 1
Forma capului unității de semnalizare: Rotundă
Tip cap acționare: Revenire cu arc
Profil acționare: Portocaliu încastrat, nemarcat
Informații suplimentare despre acționare: Cu lentilă netedă
Caracteristici electrice
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= secțiune cablu 2 x 1,5 mm², conform IEC 60947-1
Conexiuni - terminale: cleme cu șurub, 1 x 0,22...2 x 2,5 mm², conform IEC 60947-1
Sursă de lumină: LED universal
Suport bec: LED integrat
Tensiune nominală de alimentare: 24 V c.a./c.c. 50/60 Hz
Culoarea capacului/actuatorului sau a lentilei: Portocaliu
Dimensiuni
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Informații suplimentare
Descrierea terminalului ISO n°1: (21-22)NC, (13-14)NO
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Caracteristici de funcționare
Cursă de funcționare: 1,5 mm (schimbare stare electrică NC), 2,6 mm (schimbare stare electrică NO), 4,3 mm (cursă completă)
Forță de funcționare: 3,5 N schimbare stare electrică NC, 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 Nm conform IEC 60947-1
Caracteristici de protecție
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de rezistență la impact IK: IK03 conform IEC 50102
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
