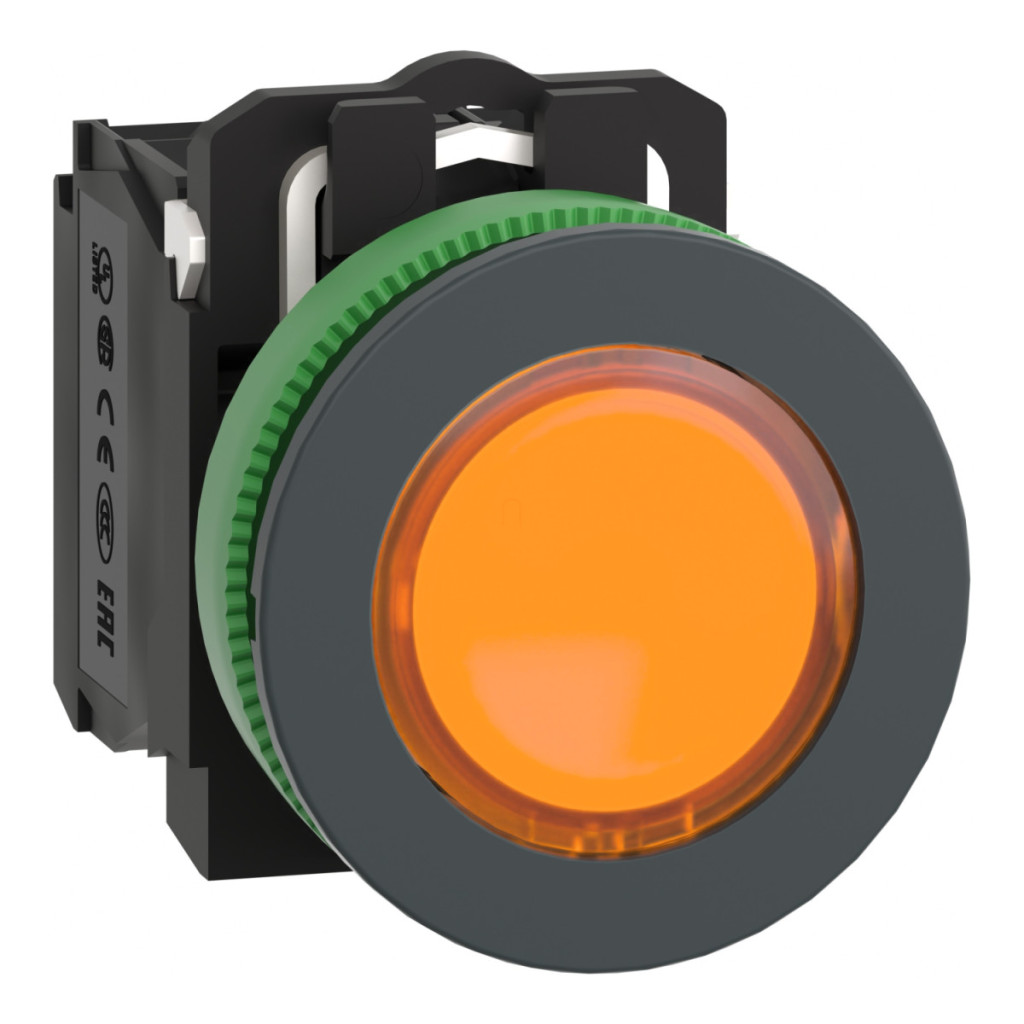

XB5FW35G5 din seria Harmony XB5 de la Schneider Electric este un buton profesional iluminat portocaliu, care reprezintă o componentă esențială a panourilor de control industriale și a sistemelor de automatizare. Acest comutator compact, dar extrem de durabil, garantează o funcționare fiabilă chiar și în cele mai dure condiții de mediu, în timp ce culoarea sa portocalie strălucitoare oferă un feedback clar operatorului. Butonul XB5FW35G5 este conceput în principal pentru constructorii de mașini, integratorii de sisteme și proiectanții de echipamente industriale. Datorită diametrului standard de montare de 30,5 mm, produsul poate fi integrat cu ușurință în majoritatea panourilor industriale. Suprafața de operare portocalie încadrată într-un cadru din plastic gri închis și iluminarea LED universală integrată asigură o vizibilitate optimă chiar și în condiții de lumină schimbătoare. Butonul are un mecanism de revenire cu arc și conține atât 1 contact NO (normal deschis), cât și 1 contact NC (normal închis), fiind astfel potrivit pentru o gamă largă de sarcini de control. Parametrii tehnici ai produsului sunt impresionanți: poate fi utilizat cu o tensiune de alimentare de 110...120 V CA 50/60 Hz și are o configurație de contact 1 NO + 1 NC. Terminalele cu șurub permit conectarea firelor cu o secțiune transversală de până la 2 × 1,5 mm² cu capete de cablu (conform IEC 60947-1) sau a firelor cu o secțiune transversală de 1 × 0,22...2 × 2,5 mm² fără capete de cablu. Produsul are un grad de protecție IP deosebit de ridicat – IP66, IP67, IP69 și IP69K – ceea ce îl face rezistent la praf, apă și spălare cu presiune înaltă. Butonul are o rezistență excepțională la curățarea cu presiune înaltă, rezistând la presiuni de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Alte caracteristici importante ale XB5FW35G5 includ o înălțime de 42 mm, o lățime de 36,6 mm și o adâncime de 55 mm. Butonul are o distanță totală de deplasare de 4,3 mm, din care 1,5 mm este necesară pentru a schimba starea electrică a contactului NC și 2,6 mm pentru a schimba starea electrică a contactului NO. Este necesară o forță de 3,8 N pentru acționare și are o durată de viață mecanică impresionantă de 10 milioane de cicluri de comutare. Durata de viață electrică este, de asemenea, remarcabilă: 1 milion de cicluri în modul AC-15 la 230 V cu o sarcină de 2 A. LED-ul universal încorporat are o durată de viață de 100.000 de ore la tensiune nominală și 25 °C. Produsul este rezistent la interferențe electromagnetice, impulsuri de trăsnet și tranzienți rapizi, ceea ce îl face o alegere ideală pentru aplicații în medii industriale critice. Butonul Schneider Electric Harmony XB5FW35G5 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, UL 508, CSA C22.2 Nr. 14 și alte reglementări relevante.
Schneider Electric Harmony XB5 - Date tehnice XB5FW35G5
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumire scurtă a dispozitivului: XB5F
Material finisaj: Plastic gri închis
Material inel de fixare: Plastic
Tip cap: Încastrat încorporat
Diametru de montare: 30,5 mm
Unitate de vânzare: 1
Forma capului unității indicatoare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Încastrat portocaliu, fără marcaj
Informații suplimentare despre actuator: Cu lentilă netedă
Tipul și compoziția contactelor: 1 NO + 1 NC
Funcționarea contactelor: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Suport bec: LED integrat
[Us] tensiune nominală de alimentare: 110...120 V c.a. 50/60 Hz
Culoarea capacului de protecție/elementului de comandă sau a lentilei: Portocaliu
Date suplimentare
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Descrierea terminalului ISO n°1: (21-22)NC, (13-14)NO
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K
Cursă de acționare: 1,5 mm (la schimbarea stării electrice a NC), 2,6 mm (la schimbarea stării electrice a NO), 4,3 mm (cursă completă)
Forță de acționare: 3,5 N schimbare stare electrică NC, 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Cruce compatibilă cu șurubelnița Philips 1, Cruce compatibilă cu șurubelnița Pozidriv 1, Fante compatibile cu șurubelnița plată Ø 4 mm, cu cap plat compatibil cu șurubelniță plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip 10 A gG conform IEC 60947-5-1
[Ith] curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Parametri de mediu
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
