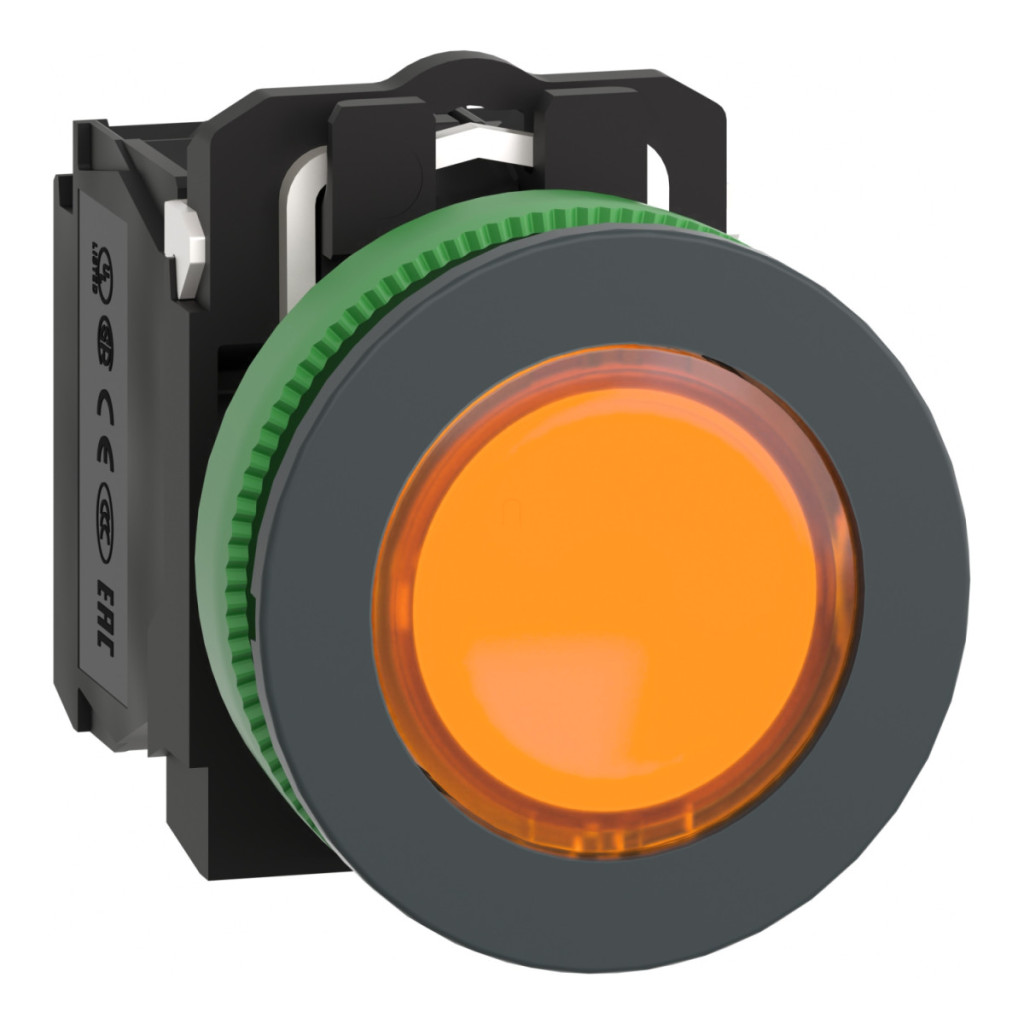

Butonul iluminat portocaliu Schneider Electric Harmony XB5 seria XB5FW35M5 cu LED universal este o alegere excelentă pentru panouri de control industriale și dulapuri de comutație. Acest element de control încastrat, cu diametrul de 30 mm, asigură o funcționare fiabilă chiar și în cele mai exigente medii industriale, unde vizibilitatea și feedback-ul clar sunt esențiale. Produsul are o suprafață de apăsare portocalie, nemarcată, și o lentilă netedă, oferind un feedback vizual clar operatorilor. Contactele butonului sunt configurate ca 1NO + 1NC (un contact normal deschis și unul normal închis), oferind opțiuni de conectare versatile pentru o varietate de aplicații de control. Contactele sunt de tip slow-break, ceea ce duce la o durată de viață mai lungă și o comutare mai fiabilă. Iluminarea LED universală încorporată funcționează la 230...240 V c.a. 50/60 Hz, asigurând o vizibilitate excelentă în toate condițiile. Parametrii tehnici remarcabili ai produsului includ o durabilitate mecanică excepțională (10 milioane de cicluri de comutare) și niveluri remarcabile de protecție IP (IP66, IP67, IP69, IP69K), care permit utilizarea produsului chiar și în cele mai dure condiții de mediu. Rezistența la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m) este deosebit de utilă în industria alimentară, industria farmaceutică sau în alte domenii în care este necesară o curățare regulată și temeinică. Intervalul de temperatură de funcționare al butonului XB5FW35M5, de la -40 la +70 °C, asigură o funcționare fiabilă chiar și în condiții de mediu extreme. Produsul se conectează folosind terminale cu șurub, care sunt potrivite pentru cabluri cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu sau 1 x 0,22...2 x 2,5 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Această metodă de conectare flexibilă facilitează instalarea într-o varietate de aplicații. Butonul XB5FW35M5 are o deschidere pozitivă în conformitate cu IEC 60947-5-1 Anexa K, ceea ce este deosebit de avantajos în aplicațiile de siguranță. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1, ISO 22196:2011 și ISO 21702, și are certificări UL și CSA. Această conformitate cu standardele globale permite utilizarea produsului într-o varietate de proiecte industriale din întreaga lume.
Schneider Electric Harmony XB5 - Date tehnice XB5FW35M5
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumire scurtă a produsului: XB5F
Material placă frontală: Plastic gri închis
Material inel de fixare: Plastic
Tip cap: Încastrat încorporat
Diametru de montare: 30,5 mm
Forma capului unității de semnalizare: Rotundă
Caracteristici de funcționare
Tip acționare: Revenire cu arc
Profil acționare: Încastrat portocaliu, nemarcat
Informații suplimentare: Cu lentilă netedă
Tip și configurație contact: 1 NO + 1 NC
Funcționare contact: Întrerupere lentă
Cursă de funcționare: 1,5 mm (schimbare de stare electrică NC), 2,6 mm (schimbare de stare electrică NO), 4,3 mm (cursă completă de acționare)
Forță de acționare: 3,5 N schimbare de stare electrică NC, 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Caracteristici electrice
Sursă de lumină: LED universal
Tip lampă: LED încorporat
Tensiune nominală de alimentare: 220...240 V CA 50/60 Hz
Culoarea capacului/actuatorului sau a lentilei: Portocaliu
Consum de energie: 14 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Rezistență la supratensiune: 1 kV conform IEC 61000-4-5
Tip semnal: Continuu
Limite tensiune de alimentare: 195...264 V c.a. Conectare Conectori: borne cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1. Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Descrierea terminalelor ISO n°1: (21-22)NC, (13-14)NO
Dimensiuni
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Grosime de prindere: 1-6 mm / 0,04-0,24 inci
Caracteristici de mediu
Protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Protecție NEMA: NEMA 13, NEMA 4X
Protecție IK: IK03 conform IEC 50102
Temperatură ambiantă de funcționare: -40...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la spălatoare de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
