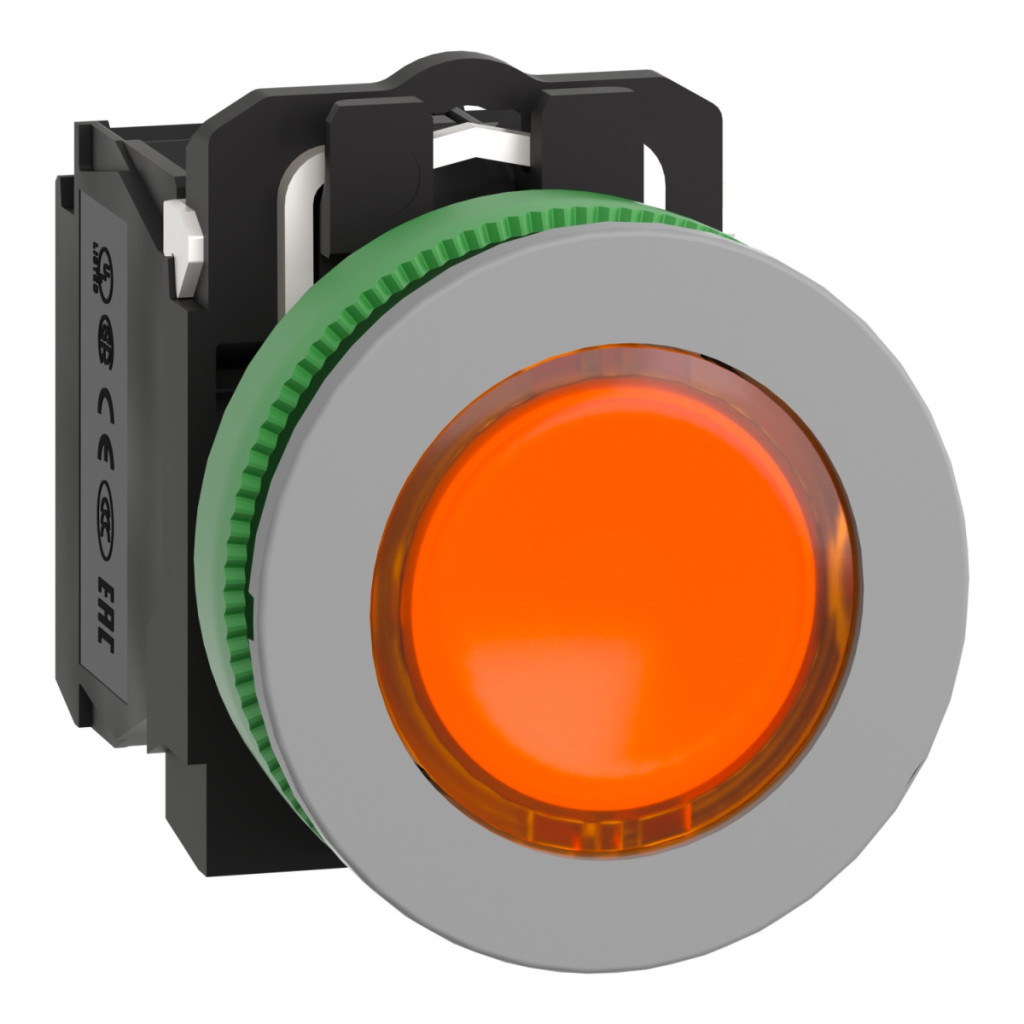

Butonul cu iluminare LED din plastic, montat încastrat, Schneider Electric Harmony XB5FW35M5C0 este un dispozitiv de control de înaltă calitate pentru aplicații industriale și comerciale. Produsul face parte din familia de produse Schneider Electric Harmony XB5, cunoscută la nivel mondial pentru fiabilitatea și durabilitatea sa. Acest buton portocaliu cu inel gri este alegerea perfectă pentru medii în care feedback-ul vizual și funcționarea fiabilă sunt importante. Designul tehnic al produsului este remarcabil: are iluminare LED universală care funcționează cu o sursă de alimentare de 220-240 V CA 50/60 Hz. Butonul cu un diametru de montare de 30,5 mm are un cap încastrat încorporat și retur cu arc, asigurând o funcționare consistentă și precisă. Contactele constau din 1 NO (normal deschis) și 1 NC (normal închis) cu acțiune de rupere lentă. Conectarea se face prin borne cu șurub, care acceptă fire cu o secțiune transversală de până la 2 x 1,5 mm² cu capete de cablu (conform IEC 60947-1) sau fire cu o secțiune transversală de 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Produsul este extrem de durabil, având o durată de viață mecanică de 10.000.000 de cicluri. Durata sa de viață electrică este de 1.000.000 de cicluri în diverse condiții de încărcare, în conformitate cu IEC 60947-5-1 Anexa C. Fiabilitatea electrică este remarcabilă: Λ < 10exp(-6) 5 V, 1 mA într-un mediu curat și Λ < 10exp(-8) 17 V, 5 mA într-un mediu curat, conform IEC 60947-5-4. Produsul are un grad de protecție IP66 și IP67 conform IEC 60529 și este conform cu standardele NEMA 13 și NEMA 4X. Rezistența sa la impact este IK03 conform IEC 50102. Avantajele ecologice ale dispozitivului includ o gamă de temperaturi de funcționare și depozitare de la -40 la 70 °C. Are o rezistență remarcabilă la spălarea cu presiune înaltă: până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Produsul are o deschidere pozitivă în conformitate cu IEC 60947-5-1 Anexa K, ceea ce este deosebit de important în aplicații critice de siguranță. Materialul de contact este aliaj de argint (Ag/Ni), iar protecția împotriva scurtcircuitelor poate fi realizată cu o siguranță de tip gG de 10 A, în conformitate cu IEC 60947-5-1. Produsul are o tensiune nominală de izolare de 600 V (la gradul de poluare 3) în conformitate cu IEC 60947-1, în timp ce tensiunea nominală de impuls este de 6 kV în conformitate cu IEC 60947-1.
Schneider Electric Harmony XB5 - XB5FW35M5C0 date tehnice
Date de bază
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumirea scurtă a produsului: XB5F
Material cadru: Plastic, galvanizat gri
Material inel de fixare: Plastic
Tip cap: Încastrat
Diametru de montare: 30,5 mm
Cantitate minimă de vânzare: 1
Caracteristici de funcționare
Forma capului unității de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Portocaliu încastrat, nemarcat
Informații suplimentare despre acționare: Cu lentilă netedă
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1; Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² capăt de cablu conform IEC 60947-1
Caracteristici electrice
Sursă de lumină: LED universal
Soclu bec: LED integrat
Tensiune nominală de alimentare: 220...240 V c.a. 50/60 Hz
Culoarea capacului/actuatorului sau lentilei: Portocaliu
Cursa de funcționare: 1,5 mm (schimbare stare electrică NC); 2,6 mm (schimbare stare electrică NO); 4,3 mm (cursă completă)
Forță de acționare: 3,5 N schimbare stare electrică NC; 3,8 N
Caracteristici mecanice
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Descrierea terminalului ISO n°1: (21-22)NC; (13-14)NO
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Caracteristici de mediu
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție: IP66 conform IEC 60529; IP67
Grad de protecție NEMA: NEMA 13; NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Temperatura ambiantă de funcționare: -40...70 °C Certificate Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 1000.1-2001, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: Listat UL, CSA
