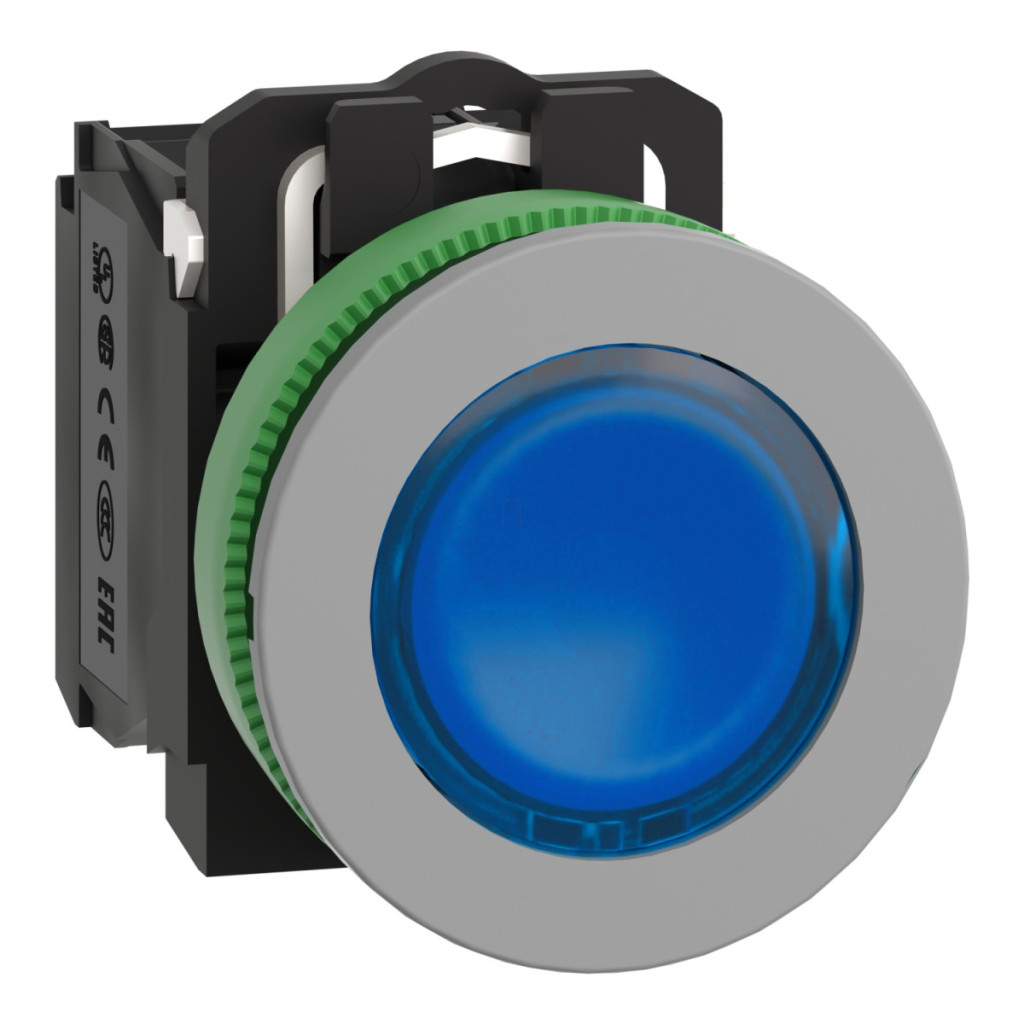

Schneider Electric Harmony XB5 - XB5FW36B5C0 - buton cu iluminare LED din plastic, montat încastrat, Ø30, 1NO, 24VAC/DC, albastru, inel gri

Lățime: 43 mm

Lungime: 52 mm

Înălțime: 86 mm

Comandă specială

Schneider Electric Harmony XB5 - XB5FW36B5C0 - buton cu iluminare LED din plastic, montat încastrat, Ø30, 1NO, 24VAC/DC, albastru, inel gri

Name: Schneider Electric Harmony XB5 - XB5FW36B5C0 - buton cu iluminare LED din plastic, montat încastrat, Ø30, 1NO, 24VAC/DC, albastru, inel gri
Brand: Schneider Electric Zrt.
SKU: 3606489761646
Price: 86.9 RON
Availability: InStock

86,90 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric Armonie XB5

Ca parte a gamei de produse Schneider Electric Harmony XB5, butonul iluminat XB5FW36B5C0 oferă o soluție unică pentru panourile de control industriale și interfețele operatorului. Această componentă de precizie reprezintă calitatea și fiabilitatea excepționale ale gamei de produse Harmony, combinând perfect funcționalitatea și designul modern. Modelul XB5FW36B5C0 este un buton albastru cu suprafață plană și placă frontală din plastic gri, cu un diametru de montare de 30,5 mm. Produsul are iluminare LED universală, care funcționează cu o sursă de alimentare de 24 V c.a./c.c. Configurația sa de contact este 1NO+1NC (1 contact normal deschis și 1 contact normal închis), ceea ce asigură o aplicabilitate versatilă pentru diverse sarcini de control. Butonul are un mod de funcționare cu revenire prin arc, care asigură o funcționare sigură și fiabilă. Schneider Electric subliniază că aspectul produsului s-ar putea să se fi schimbat, dar acest lucru nu afectează funcționalitatea și siguranța acestuia, fiind compatibil cu blocurile LED universale. Specificațiile tehnice ale produsului sunt foarte impresionante: designul său compact se caracterizează printr-o înălțime de 42 mm, o lățime de 36,6 mm și o adâncime de 55 mm. Conexiunea se realizează cu borne cu șurub care acceptă o secțiune maximă a firului de 2 x 1,5 mm² cu capete de cablu sau 1 x 0,22...2 x 2,5 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Produsul are o protecție IP66 și IP67 remarcabilă, ceea ce îl face ideal pentru utilizarea în medii în care protecția împotriva prafului și umezelii este esențială. În plus, acesta respectă cerințele NEMA 13 și NEMA 4X, o dovadă suplimentară a designului său robust. Rezistența la impact IK03 îmbunătățește și mai mult durabilitatea produsului în condiții de funcționare dificile. Caracteristicile tehnice remarcabile ale butonului includ o durată de viață mecanică de 10 milioane de cicluri, asigurând o funcționare pe termen lung, fără probleme. Produsul poate rezista la jeturi de apă de 7.000.000 Pa la o temperatură de 55 °C de la o distanță de 0,1 m. Durata de viață electrică ajunge la 1 milion de cicluri în diverse condiții de încărcare, de exemplu în categoria AC-15 la un curent de 2 A și o tensiune de 230 V. Produsul are o funcție de deschidere pozitivă în conformitate cu IEC 60947-5-1 Anexa K, ceea ce este deosebit de important pentru aplicațiile de siguranță. Curentul maxim de funcționare este de 3 A în modul 240 V AC-15, 6 A în modul 120 V AC-15 și diverse valori DC în modul DC-13, acoperind cerințele majorității aplicațiilor industriale. Butonul rezistă la o tensiune de supratensiune de 1 kV conform IEC 61000-4-5 și are o rezistență la vibrații de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6. Rezistența sa la șocuri este de 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27 și de 50 gn (durată = 11 ms) în aceleași condiții. Calitatea și fiabilitatea XB5FW36B5C0 sunt confirmate și de certificările UL și CSA, care garantează conformitatea cu standardele internaționale.

Schneider Electric Harmony XB5 - XB5FW36B5C0 - buton iluminat cu LED din plastic, montat încastrat, Ø30, 1NO, 24VAC/DC, albastru, inel gri date tehnice

Caracteristici principale

Familia de produse: Harmony XB5

Tipul produsului: Buton iluminat

Denumirea scurtă a dispozitivului: XB5F

Materialul panoului frontal: Plastic, acoperit cu strat gri

Materialul inelului de montare: Plastic

Tip cap: Încastrat

Diametru de montare: 30,5 mm

Formă cap unitate de semnalizare: Rotundă

Tip acționare: Revenire cu arc

Profil acționare: Albastru, încastrat, nemarcat

Informații suplimentare despre acționare: Cu lentilă netedă

Tipul și compoziția contactului: 1 NO + 1 NC

Funcționarea contactului: Întrerupere lentă

Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1

Conexiuni - terminale: Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu conform IEC 60947-1

Sursă de lumină: LED universal

Soclu bec: LED integrat

Tensiune nominală de alimentare: 24 V c.a./c.c. 50/60 Hz

Culoare capac/actuator sau lentilă: Albastru

Informații suplimentare

Înălțime: 42 mm

Lățime: 36,6 mm

Adâncime: 55 mm

Descrierea terminalelor ISO n°1: (21-22)NC (13-14)NO

Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m

Utilizarea contactelor: Contacte standard

Deschidere pozitivă: Conform IEC 60947-5-1 Anexa K

Cursă de funcționare: 1,5 mm (comutare NC) 2,6 mm (comutare NO) 4,3 mm (cursă completă)

Forță de acționare: 3,5 N comutare NC 3,8 N

Durată de viață mecanică: 10.000.000 de cicluri

Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1

Tip cap șurub: Cu cap cruciform, compatibil cu șurubelnița Philips 1

Tip cap șurub: în formă de cruce, compatibil cu șurubelnița Pozidriv 1

Forma capului șurubului: cu fantă dreaptă, compatibil cu șurubelnița plată cu diametrul de 4 mm

Forma capului șurubului: Cu fantă dreaptă, compatibilă cu șurubelniță plată cu diametrul de 5,5 mm

Material contact: Aliaj de argint (Ag/Ni)

Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1

Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1

Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1

Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1

Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1

Curent nominal de funcționare: 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1

Curent nominal de funcționare: 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1

Curent nominal de funcționare: 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1

Curent nominal de funcționare: 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1

Curent nominal de funcționare: 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1

Durată de viață electrică: 1.000.000 de cicluri în diverse condiții de încărcare

Fiabilitate electrică: Λ < 10exp(-6) 5 V, 1 mA într-un mediu curat conform IEC 60947-5-4

Fiabilitate electrică: Λ < 10exp(-8) 17 V, 5 mA într-un mediu curat, conform IEC 60947-5-4

Tipul semnalului: Continuu

Limite de tensiune de alimentare: 19,2...30 V CC 21,6...26,4 V CA

Consum de curent: 18 mA

Durată de viață: 100.000 ore la tensiune nominală și 25 °C

Rezistență la supratensiune: 1 kV conform IEC 61000-4-5

Date de mediu

Clasă de protecție: TH

Temperatura ambiantă în timpul depozitării: -40...70 °C

Temperatura ambiantă în timpul funcționării: -40...70 °C

Categorie de supratensiune: Clasa II conform IEC 60536

Grad de protecție IP: IP66 conform IEC 60529, IP67

Grad de protecție NEMA: NEMA 13, NEMA 4X

Grad de protecție IK: IK03 conform IEC 50102

Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: Listat UL, CSA Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6

Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27

Rezistență la șocuri: 50 gn (durată = 11 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27

Rezistență la tranzitorii rapizi: 2 kV conform IEC 61000-4-4

Rezistență la câmpuri electromagnetice: 10 V/m conform IEC 61000-4-3

Rezistență la descărcări electrostatice: 6 kV contact (pe părți metalice) conform IEC 61000-4-2

Rezistență la descărcări electrostatice: 8 kV în aer (pe părțile izolate) conform IEC 61000-4-2

Emisie electromagnetică: Clasa B conform IEC 55011

Date

Lățime

43 mm

Lungime

52 mm

Înălțime

86 mm

EAN prezentat

3606489761646

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

52 g/bucată

Numar articol

3606489761646
