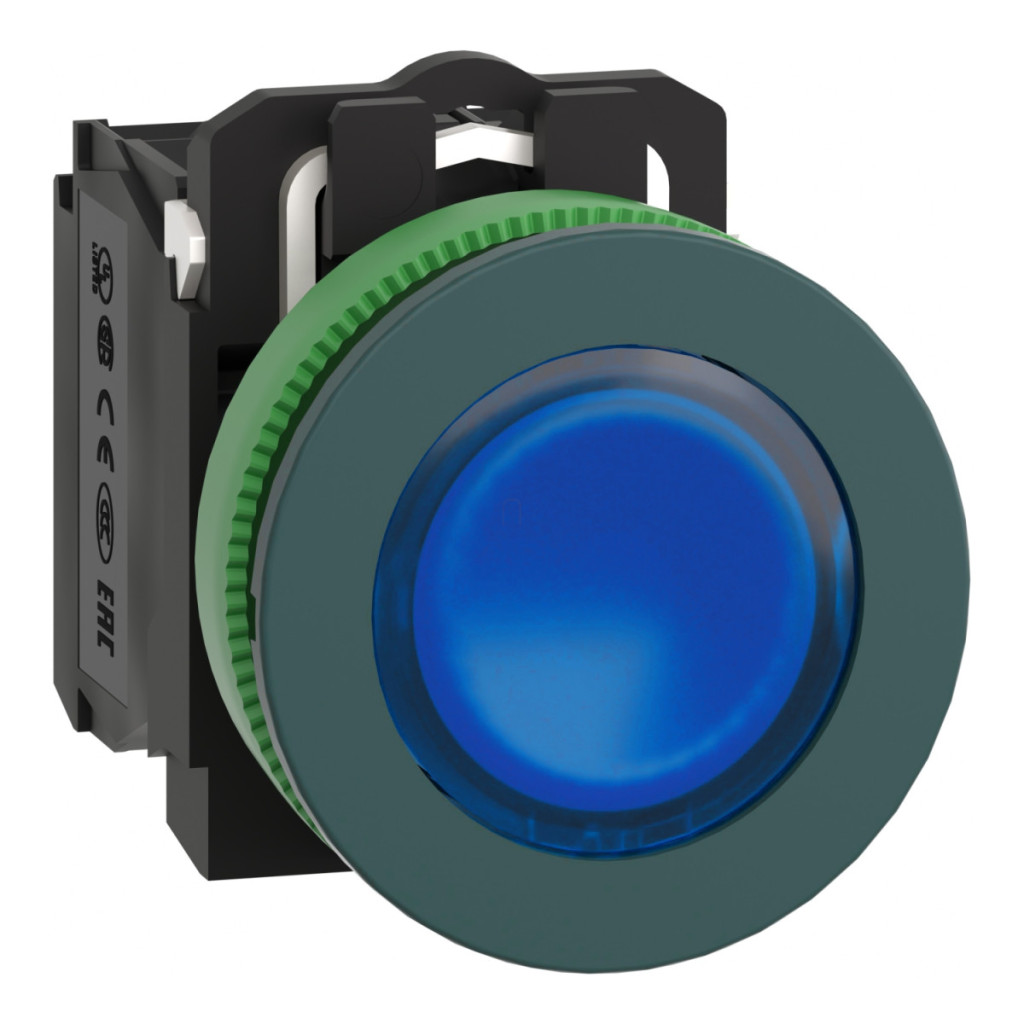

Schneider Electric Harmony XB5FW36G5 este un buton iluminat premium de 30 mm, un dispozitiv de control durabil și fiabil, conceput special pentru medii industriale. Produsul face parte din seria Harmony XB5, recunoscută la nivel mondial pentru fiabilitatea și durata lungă de viață. Acest buton albastru cu iluminare LED universală este livrat ca unitate completă, incluzând capul comutatorului, iluminarea LED și blocul de contact 1NO+1NC. Inelul frontal din plastic gri închis și designul încastrat conferă un aspect elegant, în timp ce butonul albastru, nemarcat, cu lentilă netedă, este perfect vizibil și ușor de recunoscut de către operator. Butonul are o funcție de revenire cu arc, ceea ce înseamnă că revine automat la poziția normală după ce este eliberat. Produsul funcționează la 110-120 V c.a. 50/60 Hz, iar iluminarea LED universală încorporată asigură o durată lungă de viață de până la 100.000 de ore în condiții normale de utilizare. Comutatorul are 1 contact NO + 1 contact NC cu acțiune lentă. Pentru conectare sunt disponibile terminale cu șurub, care pot acomoda cabluri de până la 2 x 1,5 mm² cu capete de cablu sau cabluri de 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Terminalele sunt marcate conform ISO n°1: (21-22) NC și (13-14) NO. Butonul Harmony XB5FW36G5 are un design excepțional de robust. Poate rezista la spălarea cu presiune înaltă la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Protecția IP este, de asemenea, demnă de menționat: este conformă cu clasele IP66, IP67, IP69 și IP69K, oferind protecție completă împotriva prafului, jeturilor de apă și curățării la presiune înaltă și temperatură ridicată. Clasa sa NEMA este NEMA 13 și NEMA 4X, iar rezistența la impact IK este IK03. Durabilitatea sa mecanică este excepțională, fiind proiectat pentru 10.000.000 de cicluri de funcționare. La instalare, șuruburile de fixare trebuie strânse la un cuplu de 0,8-1,2 Nm. Butonul utilizează contacte standard și are o deschidere pozitivă care respectă IEC 60947-5-1 Anexa K. Pentru conectarea produsului pot fi utilizate diferite tipuri de șuruburi: poate fi instalat cu o șurubelniță Phillips 1 și Pozidriv 1, precum și cu o șurubelniță plată (Ø 4 mm și Ø 5,5 mm).
Schneider Electric Harmony XB5 - Date tehnice XB5FW36G5
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumire scurtă a produsului: XB5F
Material inel frontal: Plastic gri închis
Material inel de fixare: Plastic
Tip cap: Încastrat
Diametru de montare: 30,5 mm
Forma capului unității de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Designul actuatorului: Albastru, încastrat, nemarcat
Informații suplimentare despre actuator: Cu lentilă netedă
Parametri electrici
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Sursă de lumină: LED universal
Suport bec: LED integrat
Tensiune nominală de alimentare: 110...120 V c.a. 50/60 Hz
Culoare capac/actuator sau lentilă: Albastru
Caracteristici de funcționare
Cursă de funcționare: 1,5 mm (schimbare de stare electrică NC), 2,6 mm (schimbare de stare electrică NO), 4,3 mm (cursă completă)
Forță de acționare: 3,5 N schimbare de stare electrică NC, 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N·m conform IEC 60947-1
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Flux termic convențional de răcire cu aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici suplimentare
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Descrierea terminalului ISO n°1: (21-22)NC, (13-14)NO
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață electrică: 1.000.000 de cicluri în diverse condiții, în conformitate cu IEC 60947-5-1 Anexa C
Parametri de mediu
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Nivel de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la impact IK: IK03 conform IEC 50102
Temperatura ambiantă în timpul funcționării: -40...70 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
