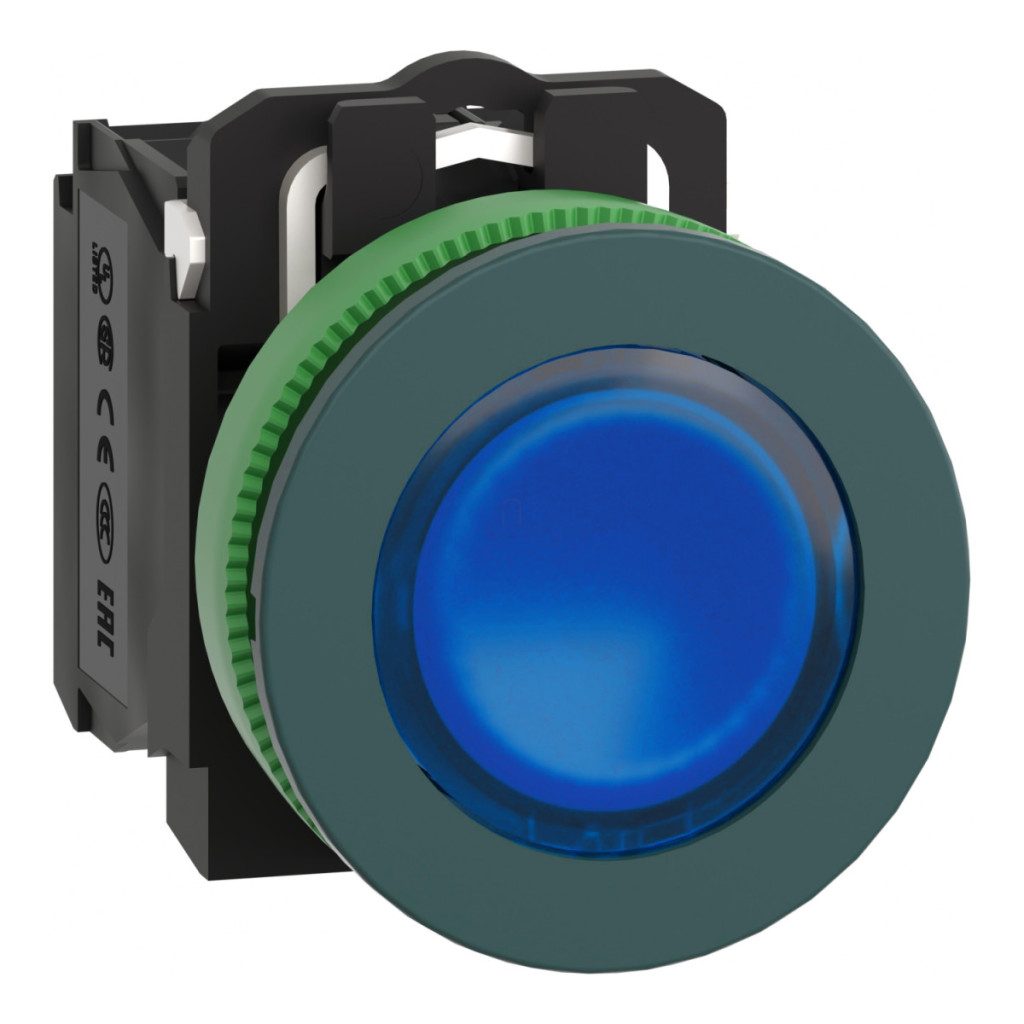

Butonul iluminat XB5FW36M5 din gama Harmony XB5 de la Schneider Electric este un dispozitiv de control industrial de înaltă calitate, ideal pentru instalarea în panouri și console de control. Acest buton iluminat albastru cu un diametru de 30 mm are un LED universal integrat, funcționează cu o tensiune de alimentare de 230-240 V c.a. și are un contact normal deschis (NO) și unul normal închis (NC). Designul compact și materialele de înaltă calitate garantează o durată lungă de viață și o funcționare fiabilă. Placa frontală din plastic gri închis și inelul de fixare din plastic asigură un aspect estetic, rezistând în același timp la uzura din timpul utilizării zilnice. Datorită designului său plat încorporat, butonul nu iese în afară din suprafața panoului, fiind astfel mai puțin vulnerabil la deteriorare și ușor de curățat. Iluminarea albastră a unității indicatoare rotunde asigură o vizibilitate excelentă chiar și în condiții de iluminare ambientală puternică, în timp ce lentila netedă conferă dispozitivului un aspect curat și profesional. Butonul XB5FW36M5 este extrem de versatil și poate fi utilizat într-o gamă largă de aplicații industriale, inclusiv funcții de pornire, oprire și alte funcții de control al proceselor pe linii de producție, mașini, panouri de control și stații de control. Este dotat cu un actuator cu revenire prin arc, ceea ce înseamnă că butonul revine automat la poziția normală după ce a fost apăsat. Configurația contactelor 1NO+1NC oferă o gamă largă de opțiuni de control, iar designul cu rupere lentă al contactelor crește durata de viață electrică. Conform cu IEC 60947-5-1 Anexa K, funcția de siguranță cu deschidere pozitivă asigură separarea contactelor în cazul unei defecțiuni, ceea ce este esențial pentru aplicațiile de siguranță. Specificațiile tehnice ale butonului sunt impresionante: 10.000.000 de cicluri de viață mecanică, 1.000.000 de cicluri de viață electrică în diverse condiții de încărcare, curent termic convențional de 10 A măsurat în aer liber și tensiune nominală de izolare de 600 V. Conexiunile se realizează cu borne cu șurub compatibile cu cabluri de 2x1,5 mm² (cu capete de cablu) sau cabluri de 1x0,22...2x2,5 mm² (fără capete de cablu), în conformitate cu standardul IEC 60947-1. Butonul necesită o gaură cu diametrul de 30,5 mm pentru instalare, cu o grosime de montare de 1-6 mm. Dimensiunile produsului sunt de 42 mm înălțime, 36,6 mm lățime și 55 mm adâncime, ceea ce îl face compact, dar robust și durabil.
Schneider Electric Harmony XB5 - XB5FW36M5 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumire scurtă a produsului: XB5F
Material placă frontală: Plastic gri închis
Material inel de fixare: Plastic
Tip cap: Încastrat, montat la nivel
Diametru de montare: 30,5 mm
Forma unității de semnalizare: Rotundă
Caracteristici de funcționare
Tip acționare: Revenire cu arc
Profil acționare: Albastru, suprafață plană, nemarcată
Informații suplimentare despre acționare: Cu lentilă netedă
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Cursa de funcționare: 1,5 mm (schimbare stare electrică NC), 2,6 mm (schimbare stare electrică NO), 4,3 mm (cursă completă)
Forță de acționare: 3,5 N schimbare stare electrică NC, 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Caracteristici electrice
Sursă de lumină: LED universal
Soclu bec: LED integrat
Tensiune nominală de alimentare: 220...240 V c.a. 50/60 Hz
Limite de tensiune de alimentare: 195...264 V c.a.
Consum de curent: 14 mA
Durată de viață: 100.000 ore la tensiune nominală și 25 °C
Tip semnal: Continuu
Curent termic convențional măsurabil în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Conexiune
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² papuci de cablu conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Descrierea terminalelor ISO n°1: (21-22)NC, (13-14)NO
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici fizice
Înălțime: 42 mm
Lățime: 36,6 mm
Adâncime: 55 mm
Grosime de prindere: 1-6 mm / 0,04-0,24 in.
Caracteristici de mediu
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la impact IK: IK03 conform IEC 50102
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55°C, distanță: 0,1 m
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
