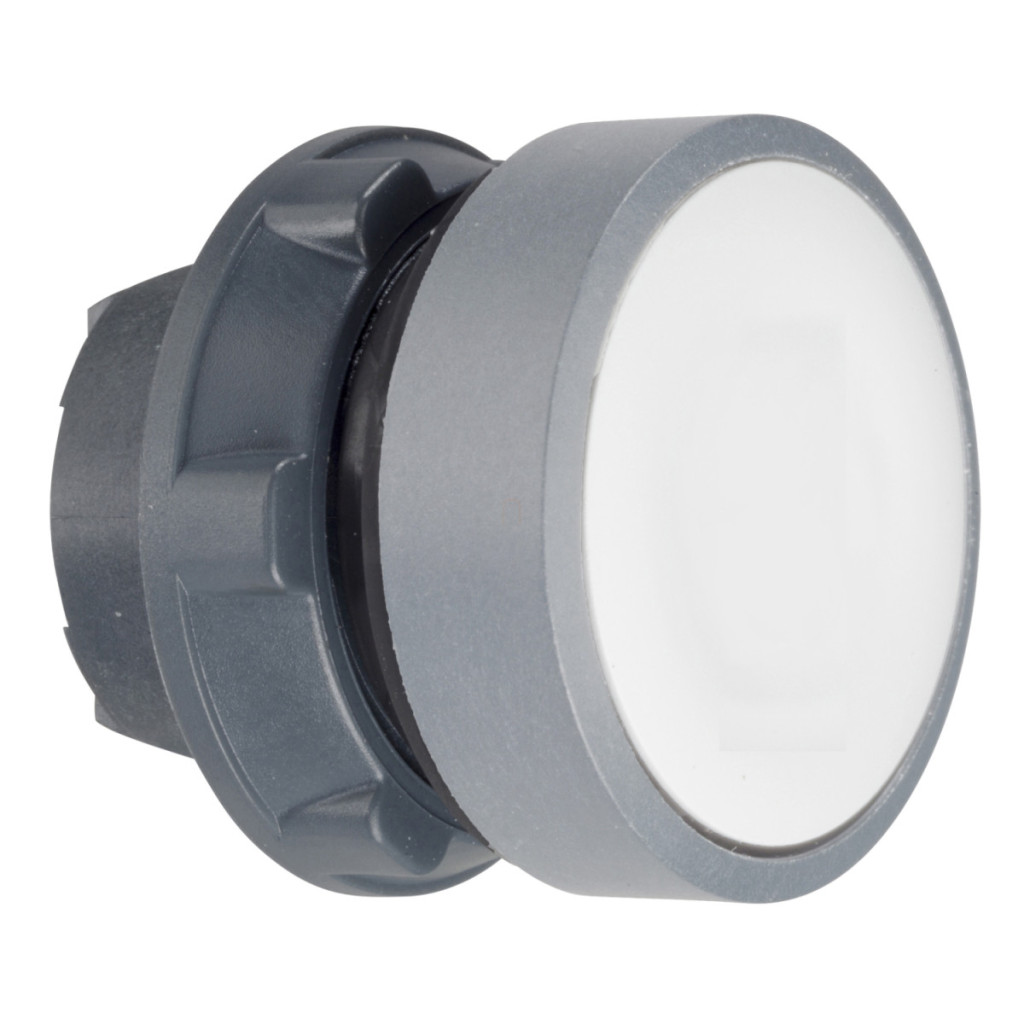

Butonul din plastic Schneider Electric Harmony XB5 seria ZB5AA131C0 oferă o calitate excelentă și performanțe fiabile în domeniul automatizării și controlului industrial. Acest buton alb, încastrat, cu diametrul de 22 mm, are o acțiune de revenire cu arc și este marcat cu un „I” negru pe marginea sa gri, oferind o identificare vizuală clară pe panoul de control. Produsul aparține familiei de produse Harmony XB5, care oferă o gamă largă de butoane, comutatoare și indicatoare luminoase extrem de fiabile, concepute special pentru medii industriale. ZB5AA131C0 funcționează ca un cap de buton neiluminat și poate fi combinat cu o varietate de elemente de comutare diferite, în funcție de cerințele de control. Cadrul din plastic, acoperit cu un strat de culoare gri, și butonul rotund alb încastrat conferă un aspect estetic și funcțional. Tipul standard de cap este ideal pentru aplicații de uz general, unde este necesară o comandă simplă de pornire/oprire sau semnalizare. Din punct de vedere tehnic, produsul are parametri remarcabili. ZB5AA131C0 se mândrește cu o durată de viață mecanică excepțional de lungă, de 10 milioane de cicluri, demonstrând angajamentul Schneider Electric față de durabilitate și fiabilitate. Clasele de protecție IP66 și IP67 oferă o protecție excelentă împotriva prafului și a apei, permițând utilizarea produsului chiar și în cele mai dure medii industriale. De asemenea, are clasele NEMA 13 și NEMA 4X, îmbunătățind și mai mult aplicabilitatea produsului în diverse medii industriale. Capul butonului poate rezista la curățarea cu un aparat de spălat cu presiune înaltă la o presiune de până la 7000000 Pa și o temperatură de 55 °C de la o distanță de 0,1 metri, ceea ce este deosebit de avantajos în industriile în care curățarea regulată și temeinică este esențială, cum ar fi industria alimentară sau farmaceutică. Clasa de rezistență la impact IK03 oferă protecție suplimentară împotriva impacturilor mecanice. Capul butonului ZB5AA131C0 oferă diverse opțiuni de montare, inclusiv terminale cu șurub, conectori plug-in sau conectare la o placă de circuit imprimat. Dimensiunile sale CAD (29 mm lățime, 29 mm înălțime, 28 mm adâncime) asigură un design compact, permițând integrarea ușoară în diverse panouri de control. Produsul poate fi utilizat cu diverse coduri de configurare electrică, cum ar fi C1, C2, C11, C15, SF1 și SR1, oferind opțiuni de aplicare flexibile pentru a satisface diferite cerințe de control. Produsul este disponibil într-o singură unitate de vânzare indivizibilă și respectă o serie de standarde internaționale, inclusiv UL 508, CSA C22.2 Nr. 14, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1 și JIS C8201-1. Este certificat de DNV, CSA, BV, LROS (Lloyds Register of Shipping) și UL, asigurând acceptarea și aplicabilitatea la nivel global. Intervalul de temperatură de funcționare și depozitare este între -40 °C și +70 °C, ceea ce permite utilizarea produsului într-o gamă largă de temperaturi.
Schneider Electric Harmony XB5 - ZB5AA131C0 - cap de buton din plastic, Ø22, retur, alb, „I”, margine gri date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă: ZB5
Material ramă: Plastic, acoperire de culoare gri
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă de comandă: 1
Forma capului unității indicatoare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Alb încastrat, I (negru)
Parametri tehnici
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 28 mm
Durată de viață mecanică: 10.000.000 de cicluri
Denumirea stației
XALD 1...5 întrerupătoare
XALK 2...5 întrerupătoare
Codul ansamblului electric
C1 < 9 contacte, utilizând blocuri simple în montare frontală
C2 < 9 contacte, utilizând blocuri simple și duble în montare frontală
C11 < 3 contacte, utilizând blocuri simple în montare frontală
C15 < 1 contact, utilizând blocuri simple în montare frontală
SF1 < 3 contacte, utilizând blocuri simple în montare frontală
SR1 < 3 contacte, utilizând blocuri simple în montare posterioară
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatura ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, CSA C22.2 nr. 14, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la șocuri și vibrații
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 g (f= 2…500 Hz) conform IEC 60068-2-6
