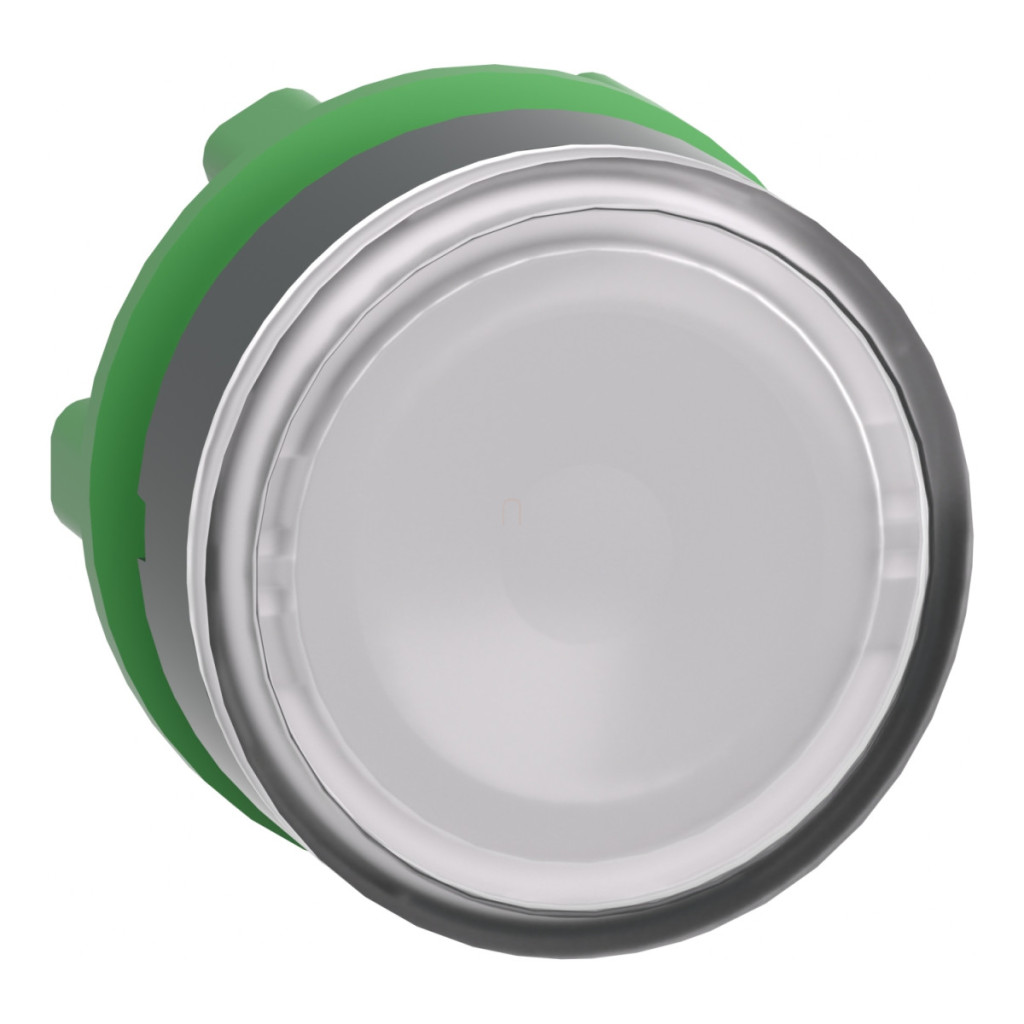

Produsul Schneider Electric Harmony XB5 seria ZB5AA18 este un buton iluminat de calitate superioară, conceput special pentru aplicații industriale și panouri de control. Această componentă este un model de fiabilitate și durabilitate, oferind în același timp un aspect elegant și modern oricărei suprafețe de control. Capul butonului ZB5AA18 are un design rotund, cu o suprafață albă, plană, care permite inserarea de marcaje și etichete personalizate. Produsul este fabricat cu un cadru din plastic gri închis, care evidențiază suprafața albă a butonului, asigurând o identificare ușoară chiar și în medii industriale. Cu un diametru standard de montare de 22 mm, este compatibil cu majoritatea aplicațiilor industriale și panourilor de control, ceea ce îl face o alegere extrem de versatilă. Butonul este echipat cu o funcție de revenire cu arc, care asigură o funcționare fiabilă chiar și în condiții de utilizare intensivă. Durabilitatea a fost un factor cheie în proiectarea modelului ZB5AA18. Produsul se mândrește cu o durată de viață mecanică remarcabilă de până la 10 milioane de cicluri de comutare. Această durabilitate excepțională asigură funcționarea fiabilă a butonului apăsat timp de mulți ani, chiar și în cele mai solicitante medii industriale. Compatibilitatea butonului cu blocurile LED universale permite un design flexibil al iluminatului, ceea ce poate fi deosebit de util în aplicații în care feedback-ul vizual este esențial. Este important de menționat că, deși aspectul produsului s-a schimbat, acest lucru nu afectează funcționalitatea sau siguranța acestuia. ZB5AA18 are clase de protecție remarcabile. Clasele de protecție IP66, IP67, IP69 și IP69K asigură rezistența butonului la praf, apă și chiar spălare cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Clasele NEMA 13 și NEMA 4X confirmă, de asemenea, designul robust al produsului. Clasa IK03 garantează rezistența la impact mecanic. Intervalul de temperatură de funcționare este între -40 și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Rezistența produsului la vibrații și șocuri (5 gn în intervalul de frecvență 2-500 Hz și 30/50 gn) sporește și mai mult adecvarea sa pentru utilizarea în condiții extreme.
Schneider Electric Harmony XB5 - ZB5AA18 date tehnice
Specificații generale
Seria de produse: Harmony XB5
Tipul produsului: Cap de buton iluminat
Denumire scurtă a produsului: ZB5
Compatibilitate: LED universal
Material soclu: plastic gri închis
Diametru de montare: 22 mm
Formă cap: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Alb plat, nemarcat
Informații suplimentare: Potrivit pentru inserarea de litere/marcaje
Parametri tehnici
Dimensiuni CAD: 29 mm lățime, 29 mm înălțime, 30 mm adâncime
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Durată de viață mecanică: 10000000 cicluri de comutare
Denumirea stației: XALD 1...5 decuplare, XALK 2...5 întrerupătoare
Culoarea actuatorului/lentilei: Alb
Marcaj: Nemarcată
Cod compoziție electrică: Versiuni multiple acceptate (M1, M2, M6, M10, MF1, MR1 etc.)
Proiectarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TC
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 62262
Certificate și standarde
Standarde: UL 508, IEC 60947-5-1, GB 14048.5, IEC 60947-1, IEC 60947-5-4, CSA C22.2 nr. 14, JIS C8201-5-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
