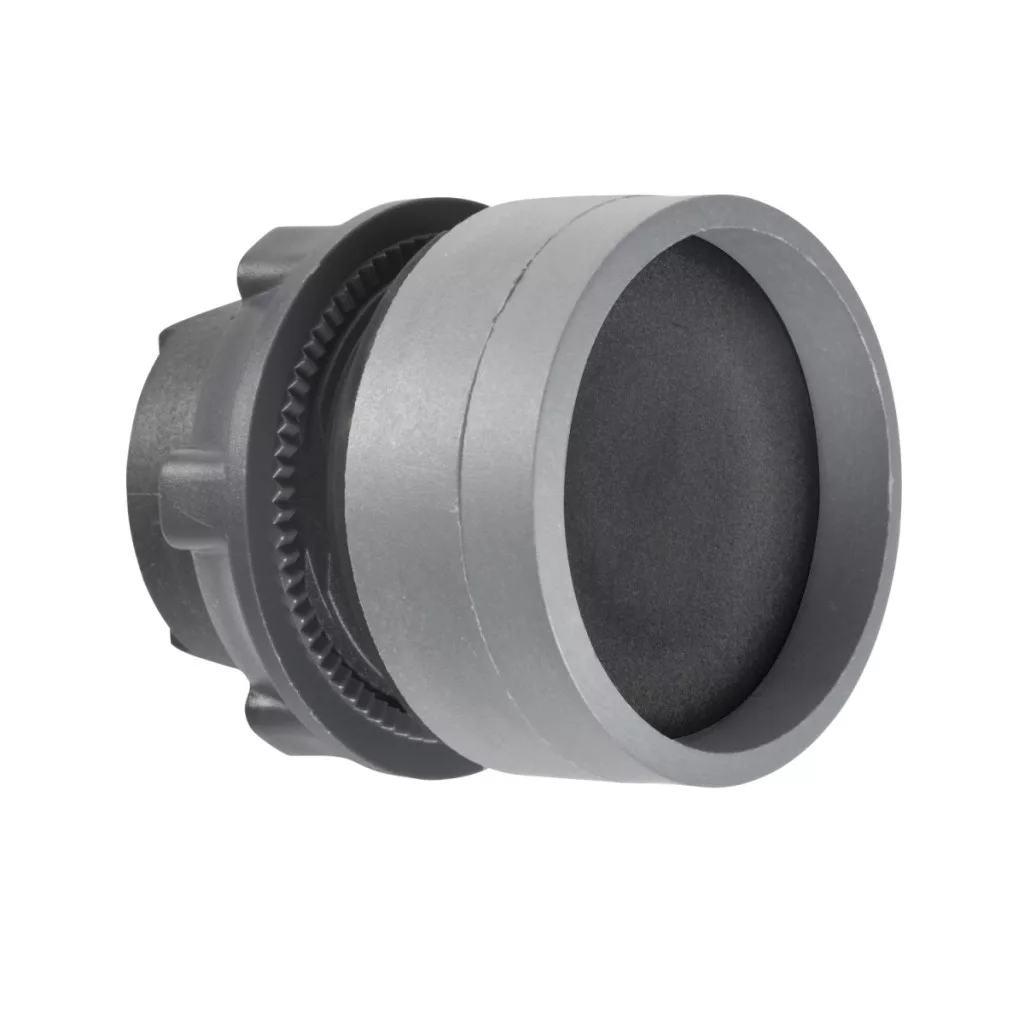

Gama de produse Schneider Electric Harmony XB5 Capul butonului ZB5AA26C0 este conceput pentru panouri de control industriale și dulapuri de comutație, având un design modern și fiabil. Cu o suprafață de control încastrată de culoare neagră și margine gri, butonul adaugă eleganță oricărui mediu industrial, oferind în același timp protecție și durabilitate îmbunătățite. Produsul are un design rotund standard, cu un diametru de montare de 22 mm, care este un standard larg acceptat în industrie. Capul butonului este fabricat din plastic, cu o margine gri colorată care se integrează în mediul industrial. Suprafața neagră, încastrată și nemarcată a butonului permite o utilizare intuitivă, în timp ce protecția înaltă oferă protecție împotriva acționării accidentale. Datorită mecanismului de revenire cu arc, butonul revine automat la poziția inițială după eliberarea presiunii, asigurând o funcție de comutare instantanee. Capul butonului Schneider Electric Harmony XB5 ZB5AA26C0 are parametri tehnici remarcabili. Produsul are clase de protecție IP66 și IP67 în conformitate cu IEC 60529, care oferă protecție completă împotriva prafului și protecție împotriva imersiei temporare. Clasele NEMA 13 și NEMA 4X garantează o protecție suplimentară împotriva uleiului, prafului și apei. Produsul poate rezista la o presiune a jetului de apă de până la 7.000.000 Pa la o temperatură de 55 °C de la o distanță de 0,1 metri. Durabilitatea sa mecanică este impresionantă, fiind capabil să reziste la 10 milioane de cicluri de comutare fără defecte. Clasa de rezistență la impact IK03 oferă o protecție adecvată împotriva impacturilor, în conformitate cu IEC 50102. Produsul are, de asemenea, o rezistență remarcabilă la vibrații, rezistând la sarcini de până la 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, iar rezistența sa la impact este adecvată și pentru accelerații de semiondă de 30 gn (18 ms) și 50 gn (11 ms) conform IEC 60068-2-27. Capul butonului ZB5AA26C0 are o gamă largă de aplicații. Poate fi utilizat pentru a construi diverse configurații electrice, inclusiv aranjamente corespunzătoare codurilor C1, C2, C11, C15, SF1 și SR1. Diverse blocuri de contact pot fi conectate la capul butonului, permițând configurații cu până la 9 contacte. Produsul poate fi utilizat cu terminale cu șurub, conectori plug-in, conectori Faston sau într-o versiune care poate fi montată pe o placă de circuit imprimat, asigurând o aplicabilitate extrem de versatilă. Butonul ZB5AA26C0 este recomandat în special pentru panouri de control industriale, dulapuri de comutație și linii de producție unde sunt necesare elemente de comutație fiabile și durabile. Produsul poate fi utilizat într-un interval de temperatură de funcționare de la -40 la 70 °C, asigurând o funcționare corespunzătoare chiar și în medii industriale extreme. Schneider Electric ZB5AA26C0 este conform cu numeroase standarde și certificări internaționale, inclusiv UL 508, IEC 60947-5-1, CSA C22.2 nr. 14 și JIS C8201, și este, de asemenea, certificat DNV, CSA, BV, LROS și UL, demonstrând aplicabilitatea sa globală și calitatea înaltă.
Date tehnice cap buton Harmony XB5
Informații generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru butoane neiluminate
Denumire scurtă: ZB5
Material ramă: Plastic, culoare gri
Diametru de montare: 22 mm
Tip cap: Standard
Formă indicator: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Negru, încastrat, nemarcat
Informații suplimentare: Margine înaltă
Dimensiuni și date tehnice
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 31 mm
Durată de viață mecanică: 10.000.000 de cicluri
Denumirea stației: XALD 1...5 întrerupătoare, XALK 2...5 întrerupătoare
Cod compoziție electrică
C1: <9 contacte cu blocuri simple montate pe placa frontală
C2: <9 contacte cu blocuri simple și duble montate pe panoul frontal
C11: <3 contacte cu blocuri simple montate pe panoul frontal
C15: <1 contact cu blocuri simple montate pe panoul frontal
SF1: <3 contacte cu blocuri simple montate pe panoul frontal
SR1: <3 contacte cu blocuri simple montate pe panoul din spate
Parametri de mediu
Tratament de protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Protecție IP: IP66 conform IEC 60529, IP67
Protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds register of shipping), listat UL
Rezistență
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 g (f= 2...500 Hz) conform IEC 60068-2-6
