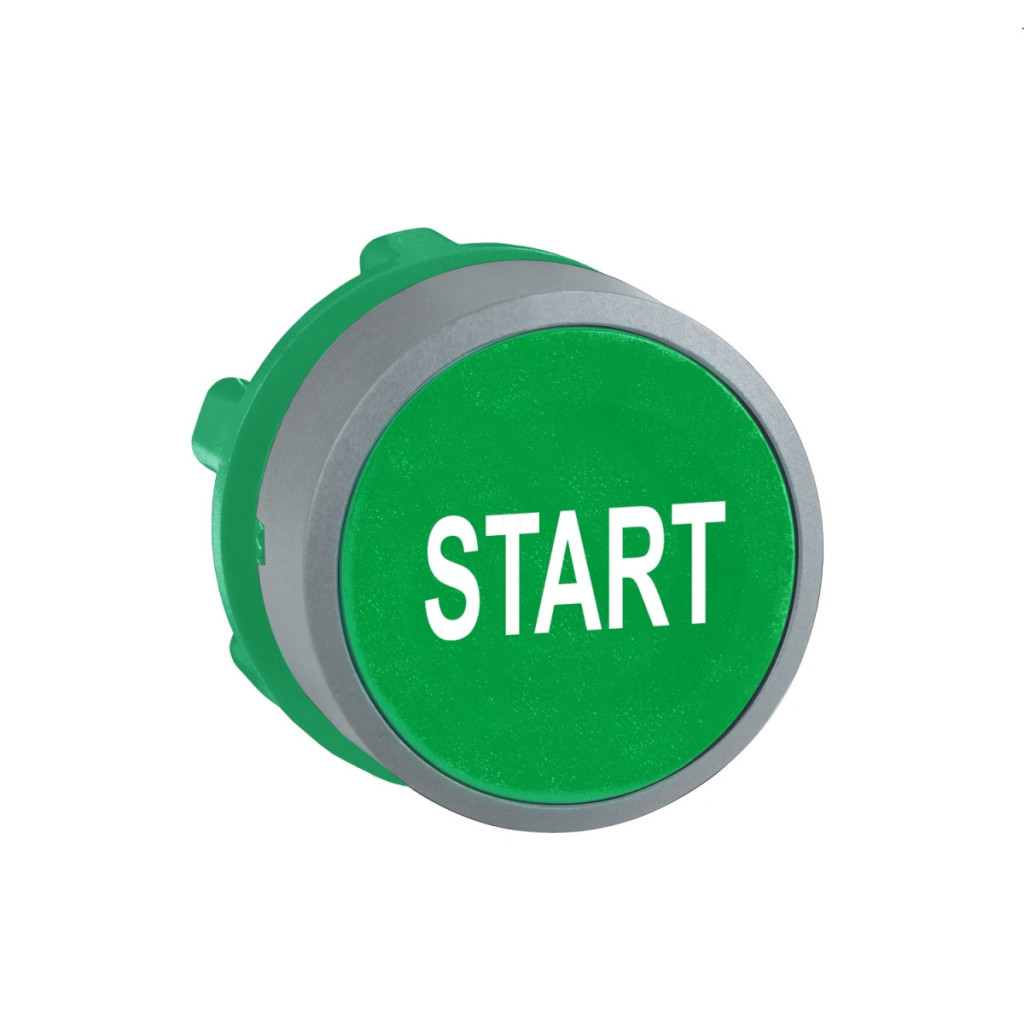

Butonul ZB5AA333C0 din gama de produse Harmony XB5 de la Schneider Electric este o componentă fiabilă și ușor de recunoscut a panourilor de control industriale moderne. Acest buton verde din plastic, de calitate superioară, indică funcția „START”, marcând clar punctul de pornire al mașinii sau echipamentului cu litere albe. Marginea gri conferă un aspect elegant și se armonizează cu majoritatea mediilor industriale. Butonul cu un diametru standard de montare de 22 mm este compatibil cu majoritatea tablourilor de distribuție și panourilor de control, oferind o soluție universală atât pentru instalații noi, cât și pentru renovarea sistemelor existente. Datorită mecanismului cu arc de revenire, butonul revine automat la poziția inițială după apăsare, fiind ideal pentru controlul funcțiilor momentane, cum ar fi pornirea motoarelor sau activarea proceselor. Designul încastrat al capului butonului nu numai că îi conferă un aspect modern, dar îl protejează și împotriva acționării accidentale, oferind în același timp un acces convenabil pentru operator. Harmony XB5 ZB5AA333C0 are caracteristici tehnice remarcabile, care garantează o durată lungă de viață și o funcționare fiabilă. Durabilitatea mecanică a butonului este de cel puțin 10 milioane de cicluri de comutare, ceea ce este extrem de ridicat chiar și într-un mediu industrial. Produsul are protecție IP66 și IP67, ceea ce îl face rezistent la pătrunderea prafului și a apei, în timp ce clasificările NEMA 13 și NEMA 4X sunt o dovadă suplimentară a designului robust al produsului. Poate fi curățat chiar și cu un aparat de spălat cu presiune înaltă la 7.000.000 Pa (la o temperatură a apei de 55 °C, de la o distanță de 0,1 m), ceea ce este deosebit de util în medii în care curățarea regulată este esențială. La proiectarea capului butonului ZB5AA333C0, Schneider Electric a pus un accent deosebit pe funcționarea fiabilă într-o varietate de condiții de mediu. Produsul poate funcționa într-un interval de temperatură extrem de larg, de la -40 °C la +70 °C, ceea ce îl face potrivit pentru utilizarea în medii extrem de reci sau calde. Este rezistent la vibrații (5 gn, interval de frecvență 2-500 Hz) și șocuri mecanice (30 gn până la 18 ms sau 50 gn până la 11 ms pentru unde semisinusoidale), ceea ce este deosebit de important în medii industriale în care echipamentele sunt expuse la vibrații sau șocuri. Diverse certificări de produs (DNV, CSA, BV, LROS, UL) și conformitatea cu standarde stricte (IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-1) consolidează și mai mult aplicabilitatea produsului în diverse industrii și țări. Capul butonului Schneider Electric Harmony XB5 ZB5AA333C0 este alegerea perfectă pentru profesioniștii care caută o soluție fiabilă, durabilă și ușor de utilizat pentru panourile lor de control industriale.
Schneider Electric Harmony XB5 - ZB5AA333C0 date tehnice
Informații generale
Gama de produse: Harmony XB5
Tipul produsului sau componentului: Cap pentru buton neiluminat
Denumire scurtă a dispozitivului: ZB5
Material rama: Plastic colorat placat cu gri
Diametru de montare: 22 mm
Tip cap: Standard
Forma capului unității de semnalizare: Rotundă
Tip operator: cu revenire prin arc
Profil operator: Verde la nivel, START (alb)
Parametri mecanici
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 28 mm
Durabilitate mecanică: 10000000 cicluri
Specificații electrice
Cod compoziție electrică C1: pentru <9 contacte utilizând blocuri simple în montare frontală
Cod compoziție electrică C2: pentru <9 contacte utilizând blocuri simple și duble în montare frontală
Cod compoziție electrică C11: pentru <3 contacte utilizând blocuri simple în montare frontală
Cod compoziție electrică C15: pentru <1 contacte utilizând blocuri simple în montare frontală
Cod compoziție electrică SF1: pentru <3 contacte utilizând blocuri simple în montare frontală
Cod compoziție electrică SR1: pentru <3 contacte utilizând blocuri simple în montare posterioară
Condiții de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds register of shipping), listat UL
Caracteristici de rezistență
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerare cu jumătate de undă sinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) pentru accelerare semiondă sinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
