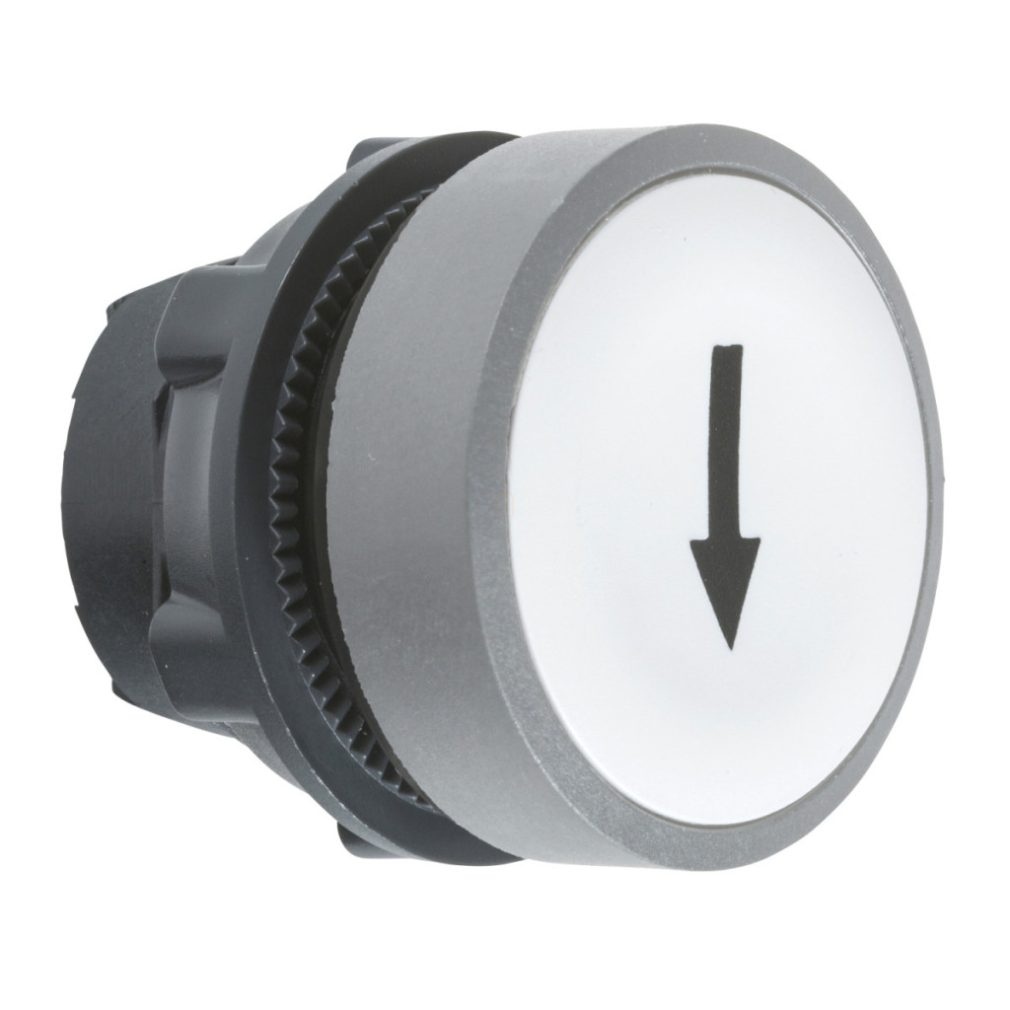

Capul butonului ZB5AA334C0 din familia de produse Schneider Electric Harmony XB5 este un element de comutare de înaltă calitate, versatil și fiabil, fiind alegerea perfectă pentru utilizarea în medii industriale. Acest buton cu cap din plastic de calitate superioară face parte din gamele de produse Harmony XB5 și Harmony XALF, care se disting prin designul elegant și funcționalitatea excelentă. Capul butonului ZB5AA334C0 este alb, cu un design încastrat și un simbol negru în formă de săgeată orientată în sus pe suprafața de control, înconjurat de un cadru acoperit cu plastic gri. Datorită diametrului standard de montare de 22 mm, acesta poate fi integrat cu ușurință în diverse panouri de control și interfețe de operare. Mecanismul de revenire cu arc asigură că butonul revine întotdeauna la poziția inițială după ce a fost apăsat, ceea ce îl face ideal pentru utilizarea ca întrerupător momentane. Designul circular al capului butonului nu este doar estetic, ci și funcțional, deoarece facilitează manipularea și recunoașterea. În ceea ce privește parametrii tehnici, capul butonului ZB5AA334C0 este extrem de rezistent și durabil. Poate efectua 10 milioane de cicluri de comutare fără defecțiuni, asigurând o durată de viață mecanică remarcabilă. În ceea ce privește dimensiunile, lățimea bazată pe CAD este de 29 mm, înălțimea este de 29 mm, iar adâncimea este de 28 mm. Produsul oferă un nivel ridicat de protecție împotriva prafului și apei, certificat de clasele de protecție IP66 și IP67 conform IEC 60529. De asemenea, are clasificări NEMA 13 și NEMA 4X. Produsul poate fi utilizat și depozitat într-un interval de temperatură ambiantă de la -40 °C la +70 °C, ceea ce oferă o gamă largă de aplicații în diverse medii industriale. Capul butonului ZB5AA334C0 are o rezistență excelentă la solicitări mecanice, dovadă fiind clasa de rezistență la impact IK03 (conform IEC 50102) și valorile remarcabile de rezistență la vibrații și șocuri. Produsul poate rezista la spălarea cu presiune înaltă la 55 °C și 7.000.000 Pa de la o distanță de 0,1 m, ceea ce este deosebit de avantajos în mediile industriale unde este necesară curățarea regulată. Capul butonului este conform cu numeroase standarde internaționale, inclusiv JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, UL 508 și JIS C8201-1. De asemenea, are certificări BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL, care garantează utilizarea globală a produsului.
Schneider Electric Harmony XB5 - ZB5AA334C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5 / Harmony XALF
Tipul produsului: Cap pentru butoane neiluminate
Denumirea scurtă a produsului: ZB5
Materialul plăcii frontale: Plastic acoperit cu strat gri
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă de comandă: 1
Formă cap unitate indicator: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Alb încastrat, negru cu deschidere în sus
Informații suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 28 mm
Durată de viață mecanică: 10.000.000 de cicluri de comutare
Denumirea stației: XALD 1...5 cu decupaj, XALK 2...5 cu decupaj
Cod de asamblare electrică: C1 (max. 9 contacte utilizând blocuri simple, montare frontală), C2 (max. 9 contacte utilizând blocuri simple și duble, montare frontală), C11 (max. 3 contacte utilizând blocuri simple, montare frontală), C15 (max. 1 contact utilizând blocuri simple, montare frontală), SF1 (max. 3 contacte utilizând blocuri simple, montare frontală), SR1 (max. 3 contacte utilizând blocuri simple, montare posterioară)
Caracteristici de mediu
Protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Nivel de protecție IP: IP66 conform IEC 60529, IP67
Nivel de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Nivel de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, UL 508, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezistență mecanică
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 g (f= 2...500 Hz) conform IEC 60068-2-6
