Butonul ZB5AA36 din seria Harmony XB5 de la Schneider Electric este un comutator industrial versatil care se remarcă prin designul său verde încastrat și rezistența ridicată. Acest element de control nemarcat, cu revenire prin arc, cu un diametru de 22 mm, este alegerea ideală pentru proiectarea interfețelor utilizator pentru diverse sisteme industriale de automatizare, control și gestionare. Ca parte a familiei de produse Harmony XB5, capul butonului ZB5AA36 are o serie de caracteristici remarcabile care îi asigură o durată lungă de viață și o funcționare fiabilă. Produsul are o margine din plastic de culoare gri închis și o suprafață de control verde încastrată, care este confortabilă de utilizat datorită designului său ergonomic. Funcționarea cu revenire prin arc asigură revenirea automată a butonului la poziția inițială după eliberare, ceea ce reprezintă o caracteristică importantă de siguranță în multe aplicații. Designul încastrat și protecția ridicată oferă o protecție suplimentară împotriva acționării accidentale, ceea ce poate fi deosebit de benefic în medii în care acest lucru poate constitui un factor de risc. Capul butonului ZB5AA36 este extrem de durabil, după cum o demonstrează durata sa de viață mecanică de 10 milioane de cicluri de funcționare. Această valoare remarcabilă asigură că produsul va servi utilizatorul în mod fiabil timp de mulți ani, chiar și în condiții de utilizare intensivă. Componenta are o rezistență excelentă la mediul înconjurător, după cum o demonstrează clasele de protecție IP66, IP67, IP69 și IP69K. Acestea garantează protecția împotriva prafului și umezelii, precum și rezistența la jeturi de apă de înaltă presiune și temperatură (până la 7000000 Pa la 55 °C). Clasificările NEMA 13 și NEMA 4X consolidează și mai mult rezistența produsului la mediul înconjurător. Clasa de rezistență la impact IK03 asigură că produsul poate rezista la impacturi mecanice. Capul butonului este lat și poate funcționa într-un interval de temperatură de la -40 la +70 °C, permițând utilizarea sa în condiții de mediu extreme. Produsul ZB5AA36 este conform cu numeroase standarde și reglementări internaționale, inclusiv IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4 și JIS C8201-1. Produsul are, de asemenea, certificate DNV, CSA, BV, LROS (Lloyds register of shipping) și UL, ceea ce permite utilizarea sa în diverse proiecte și industrii internaționale. Produsul are o rezistență excelentă la vibrații (5 gn, f= 2...500 Hz) și la șocuri (30 gn, 18 ms sau 50 gn, 11 ms cu accelerație semiondă sinusoidală), ceea ce asigură o funcționare fiabilă în medii cu vibrații, cum ar fi atunci când este utilizat în vehicule sau mașini. Dimensiunile sale CAD (29 mm lățime, 29 mm înălțime, 31 mm adâncime) asigură un design compact, ceea ce este avantajos la proiectarea panourilor de control care economisesc spațiu.

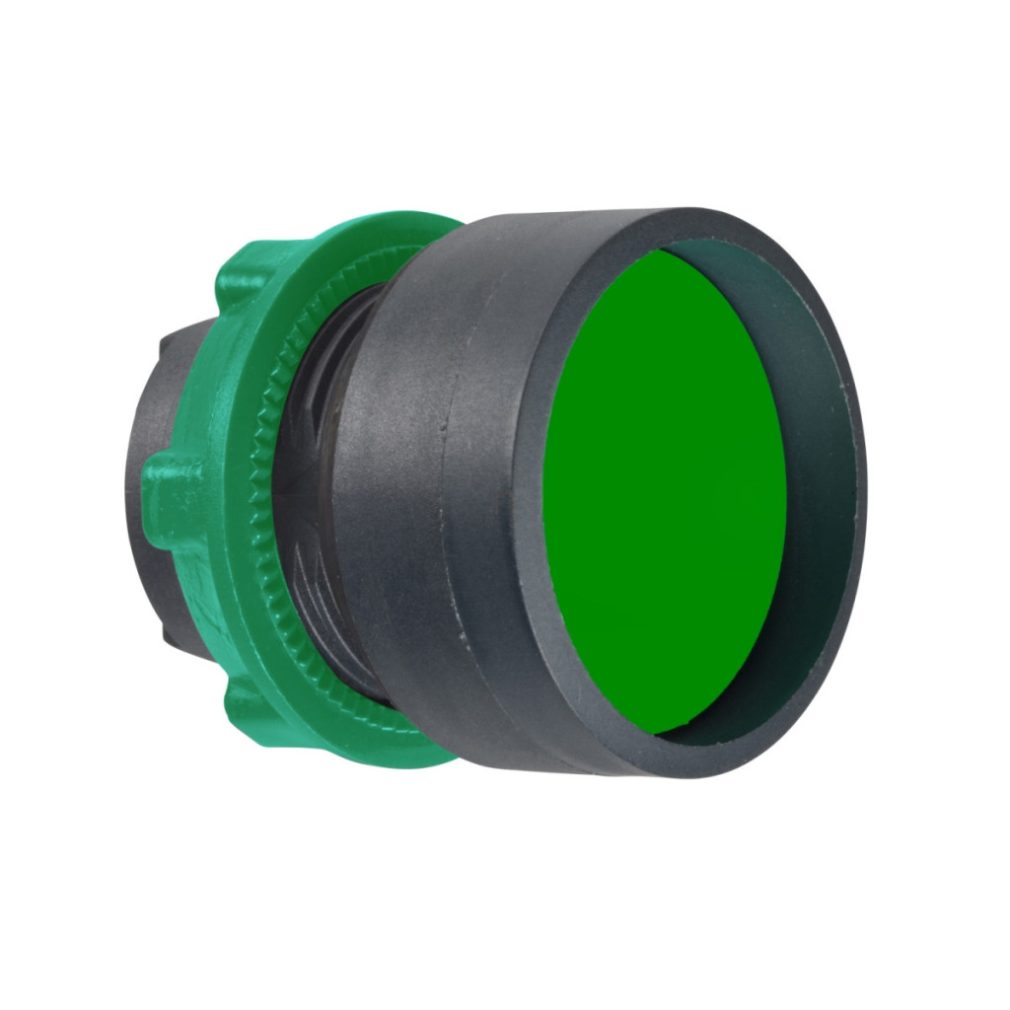

Schneider Electric Harmony XB5 - ZB5AA36 - buton din plastic, Ø22, retur, încastrat, verde date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a dispozitivului: ZB5
Material ramă: plastic gri închis
Diametru de montare: 22 mm
Tip cap: standard
Cantitate unitate ambalaj: 1
Formă cap unitate de control: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Verde, încastrat, nemarcat
Informații suplimentare despre actuator: Inel de protecție înalt
Dimensiuni
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 31 mm
Caracteristici mecanice
Durată de viață mecanică: 10.000.000 de cicluri Denumirea stației: XALD 1...5 întreruperi, XALK 2...5 întreruperi Coduri de compoziție electrică C1: <9 contacte cu blocuri simple, montare frontală C2: <9 contacte cu blocuri simple și duble cu montare frontală
C11: <3 contacte cu blocuri simple cu montare frontală
C15: <1 contact cu blocuri simple cu montare frontală
SF1: <3 contacte utilizând blocuri simple cu montare frontală
SR1: <3 contacte utilizând blocuri simple cu montare posterioară
Descrierea dispozitivului
Element de bază
Caracteristici de mediu
Protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-1, CSA C22.2 nr. 14, UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1 Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență
Rezistență la impact: 30 gn (durată = 18 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
