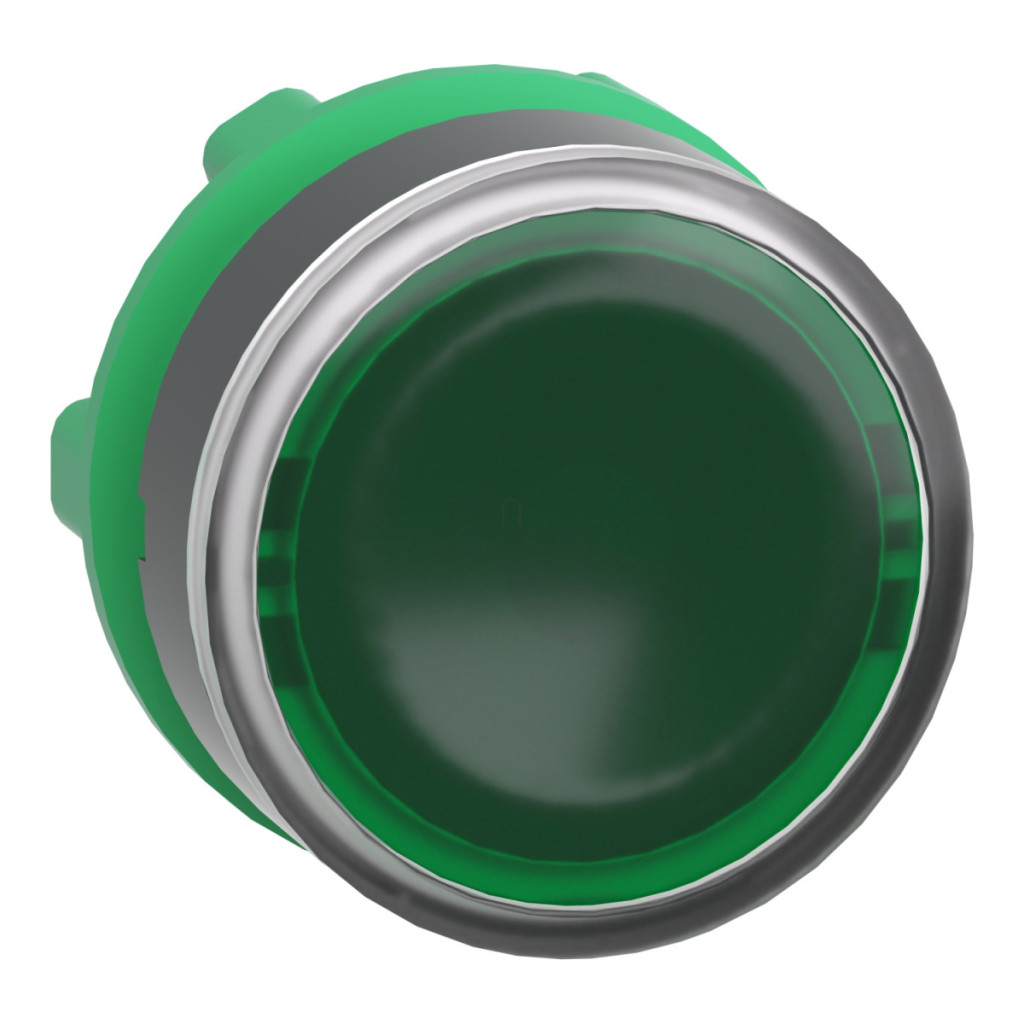

Capul cu buton verde Schneider Electric Harmony XB5 seria ZB5AA38 este o componentă extrem de fiabilă și durabilă pentru unitățile de control industriale, dotată cu iluminare LED universală. Această variantă de produs este o soluție flexibilă și funcțională concepută pentru mediile industriale moderne, fiind deosebit de potrivită pentru integrarea în panouri de control, mașini și echipamente. Capul butonului ZB5AA38 are o serie de caracteristici remarcabile. Cu un diametru standard de montare de 22 mm, este compatibil cu majoritatea tablourilor de distribuție industriale și a panourilor de control. Cadrul din plastic gri închis și butonul verde cu suprafață netedă nu numai că oferă un aspect estetic, dar se și remarcă din punct de vedere funcțional în comparație cu mediul înconjurător. Datorită designului cu revenire prin arc, butonul revine automat la poziția inițială după fiecare utilizare. O caracteristică specială a produsului este că poate fi personalizat cu marcaje sau etichete individuale, facilitând identificarea funcției specifice de către operatori. Ca parte a familiei de produse Harmony XB5, modelul ZB5AA38 este compatibil cu blocuri de lumină LED universale, astfel încât butonul poate fi acționat chiar și la diferite niveluri de tensiune. Produsul are o durabilitate mecanică remarcabilă, cu o durată de viață lungă garantată de producător pentru 10 milioane de cicluri de comutare, chiar și în condiții de utilizare intensivă. Butonul poate rezista la spălări cu presiune înaltă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri, ceea ce este deosebit de avantajos în industriile în care este necesară curățarea regulată a echipamentelor. În ceea ce privește gradul de protecție, modelul ZB5AA38 este conform cu standardele IP66, IP67, IP69 și IP69K, precum și cu specificațiile NEMA 13 și NEMA 4X, oferind o protecție excelentă împotriva prafului, umezelii și jeturilor de apă de înaltă presiune. Gradul de rezistență la impact IK03 garantează protecția mecanică a produsului. Butonul funcționează în mod fiabil chiar și în condiții de mediu extreme și poate fi utilizat și depozitat la temperaturi cuprinse între -40 și 70 °C. Produsul deține numeroase certificări internaționale, precum DNV, CSA, BV, LROS și UL, care confirmă calitatea excelentă și conformitatea butonului Schneider Electric Harmony XB5 seria ZB5AA38 cu standardele industriale stricte.
Schneider Electric Harmony XB5 - ZB5AA38 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton iluminat
Denumire scurtă a produsului: ZB5
Compatibilitate: LED universal
Material cadru: Plastic gri închis
Diametru de montare: 22 mm
Date de funcționare
Design cap: Standard
Forma capului unității de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Verde, neted, fără marcaje
Informații suplimentare: Potrivit pentru marcare și etichetare
Dimensiuni
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 30 mm
Rezistență
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Durată de viață mecanică: 10000000 cicluri
Denumirea stației: XALD 1...5 decupaje, XALK 2...5 întrerupătoare
Culoarea capacului/actuatorului sau lentilei: Verde
Marcaj: Nemarcată
Condiții de mediu
Tratament de protecție: TC
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II (IEC 60536)
Grad de protecție IP: IP66 (IEC 60529), IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 (IEC 62262)
Standarde și certificări
Standarde: IEC 60947-1, JIS C8201-5-1, GB 14048.5, UL 508, CSA C22.2 Nr. 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS, UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată 18 ms) accelerație semiondă sinusoidală IEC 60068-2-27, 50 gn (durată 11 ms) accelerație semiondă sinusoidală IEC 60068-2-27
