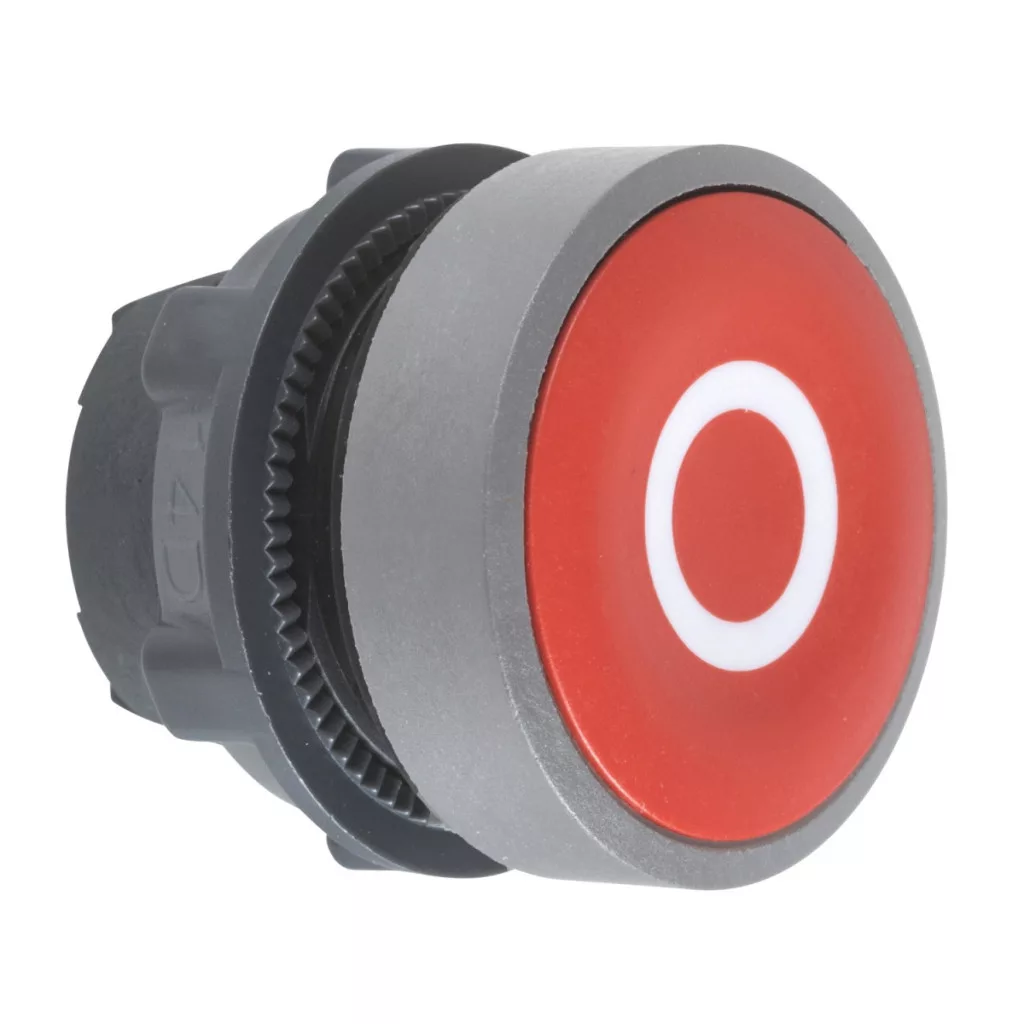

Capul de buton din plastic cu codul de produs ZB5AA432C0, din gama Schneider Electric Harmony XB5, este un element de comandă industrial extrem de fiabil, ideal pentru o gamă largă de aplicații industriale și de automatizare. Acest buton de 22 mm, de culoare roșie, cu design încastrat, are un mecanism de acționare cu revenire prin arc, pe care se află un marcaj „O” de culoare albă, cu margine gri. Caracteristica specială a seriei Harmony XB5 este durabilitatea și fiabilitatea excepționale, evidențiate de durata de viață mecanică garantată de 10 milioane de cicluri de funcționare. Designul ergonomic al butonului permite o utilizare ușoară și rapidă, în timp ce suprafața încastrată, de culoare roșie, indică în mod clar utilizatorului funcția de oprire. Marcajul alb „O” asigură o utilizare intuitivă chiar și în condiții de iluminare slabă și respectă cerințele de marcare prevăzute de standardele internaționale. Capul butonului ZB5AA432C0 are gradul de protecție IP66 și IP67 conform standardului IEC 60529, ceea ce asigură o rezistență excelentă la praf și apă. În plus, rezistă la spălarea cu presiune ridicată (7000000 Pa la 55 °C, de la o distanță de 0,1 metri) și are o rezistență la impact de gradul IK03, conform standardului IEC 50102. Aceste caracteristici fac produsul potrivit pentru utilizarea în medii industriale dificile, unde trebuie să reziste la impacturi de mediu intense. Intervalul de temperatură de funcționare și depozitare cuprins între -40 °C și +70 °C contribuie, de asemenea, la versatilitatea produsului în diverse condiții de mediu. Capul butonului poate fi utilizat în mai multe configurații electrice: cu codul C1 pentru mai puțin de 9 contacte, utilizând blocuri simple în montare pe panou frontal; cu codul C2 pentru mai puțin de 9 contacte, utilizând blocuri simple și duble în montare pe panou frontal; precum și cu codurile C11, C15, SF1 și SR1 în soluții cu număr și dispunere variate de contacte. Datorită flexibilității de montare, produsul poate fi fixat cu șuruburi, cu conectorul de tip mufă sau prin montare pe placă de circuit imprimat. Dimensiunile produsului sunt compacte: lățimea și înălțimea totală conform CAD sunt de 29 mm, iar adâncimea de 28 mm. Designul standard al produsului permite compatibilitatea cu stațiile cu 1-5 decupaje XALD și 2-5 decupaje XALK, ceea ce extinde și mai mult gama de posibilități de utilizare.
Schneider Electric Harmony XB5 - ZB5AA432C0 - cap de buton din plastic, Ø22, cu revenire, roșu, „O”, margine gri - specificații tehnice
Caracteristici generale
Gama de produse: Harmony XB5
Tip de produs: Cap pentru buton neiluminat
Denumire scurtă a dispozitivului: ZB5
Materialul cadrului frontal: Plastic, cu acoperire de culoare gri
Diametru de montare: 22 mm
Tipul capului: Standard
Unitate de vânzare: 1
Forma capului unității de semnalizare: Rotund
Tipul acționării: Cu revenire prin arc
Profilul acționării: Roșu, încastrat, cu marcaj O (alb)
Caracteristici suplimentare
Lățime totală conform CAD: 29 mm
Înălțime totală conform CAD: 29 mm
Adâncime totală conform CAD: 28 mm
Durată de viață mecanică: 10 000 000 de cicluri
Denumirea stației: XALD 1...5 decupaje, XALK 2...5 decupaje
Codul configurației electrice: C1 - <în cazul a 9 contacte, utilizând blocuri simple în montare pe panou frontal C2 - <în cazul a 9 contacte, utilizând blocuri simple și duble în montare pe panou frontal C11 - <în cazul a 3 contacte, utilizând blocuri simple în montare pe panou frontal C15 - <în cazul unui singur contact, cu utilizarea blocurilor simple în montare frontală SF1 - <în cazul a 3 contacte, cu utilizarea blocurilor simple în montare frontală SR1 - <în cazul a 3 contacte, cu utilizarea blocurilor simple în montare posterioară
Caracteristici de mediu
Tratament de protecție: TH
Temperatura mediului de depozitare: -40...70 °C
Temperatura mediului de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificate
Standarde: JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-5-4, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezistență la vibrații și șocuri
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27 50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
