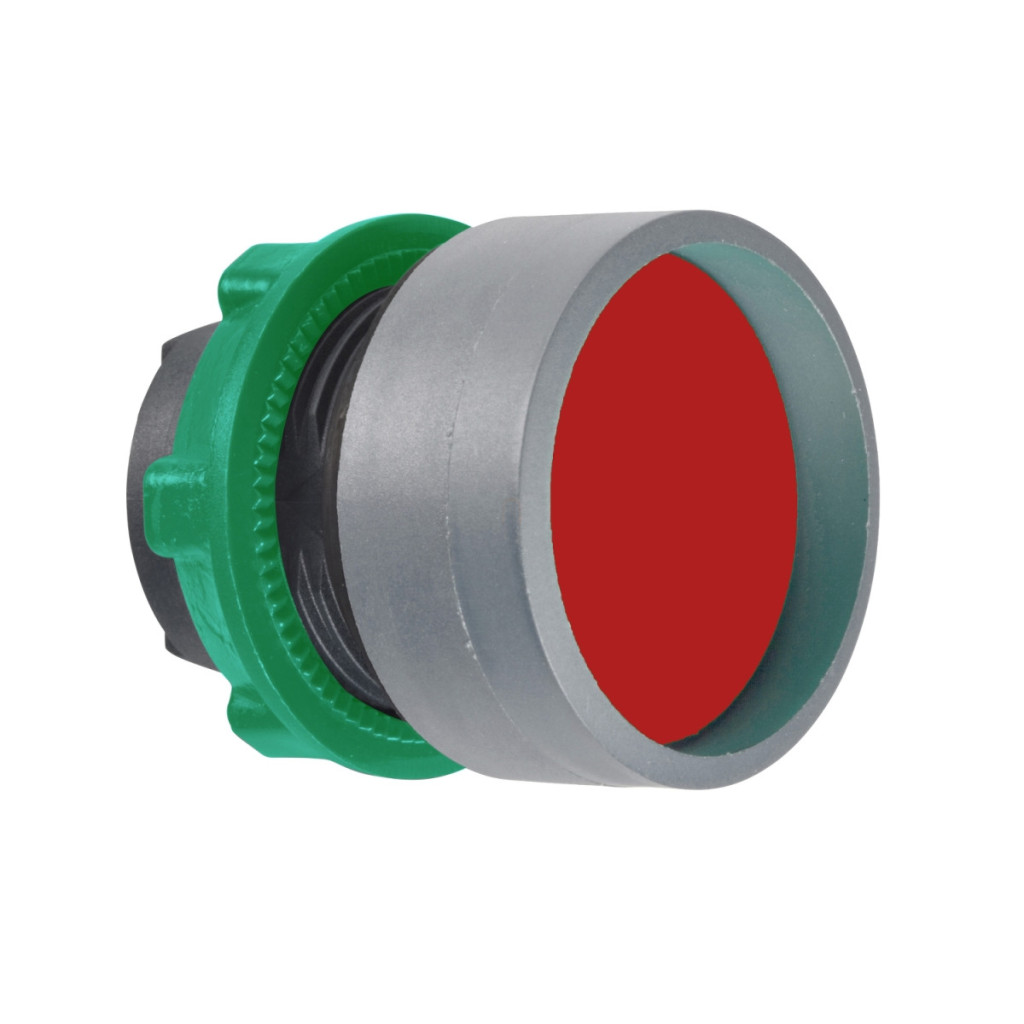

Capul butonului Schneider Electric Harmony XB5 seria ZB5AA46C0 este un element de comutare industrial de înaltă calitate, care reprezintă alegerea perfectă pentru proiectarea sistemelor de automatizare și a panourilor de control. Acest cap buton roșu, încastrat, întruchipează fiabilitatea și durabilitatea, bazându-se pe deceniile de experiență ale Schneider Electric în domeniul automatizării industriale. Butonul ZB5AA46C0 se potrivește într-un orificiu de montare standard de 22 mm, care este o dimensiune larg acceptată în industrie, ceea ce îl face ușor de integrat în majoritatea panourilor de control. Produsul are un design standard al capului și o formă rotundă. Butonul roșu încastrat are un mecanism de revenire cu arc, ceea ce înseamnă că revine automat la poziția inițială după ce a fost apăsat. Marginea din plastic gri conferă produsului un aspect elegant, separând în același timp butonul roșu de mediul înconjurător, sporind astfel vizibilitatea și siguranța utilizării. O caracteristică suplimentară a butonului este nivelul ridicat de protecție, care sporește și mai mult utilitatea sa într-o varietate de medii. Capul butonului ZB5AA46C0 are parametri tehnici remarcabili. Are o durată de viață mecanică extrem de lungă, oferind 10 milioane de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Nivelurile de protecție IP66 și IP67 oferă o protecție excelentă împotriva prafului și a apei, făcând produsul ideal pentru utilizarea în medii industriale dure. Butonul este, de asemenea, conform cu cerințele NEMA 13 și NEMA 4X. O altă caracteristică importantă este rezistența la spălarea cu presiune înaltă, asigurată de o rezistență la presiune de 7000000 Pa la 55 °C de la o distanță de 0,1 metri. Rezistența la impact IK03 oferă protecție suplimentară împotriva impactului mecanic. Produsul poate fi utilizat și depozitat într-un interval larg de temperaturi, între -40 și +70 °C, asigurând o utilizare flexibilă în diferite condiții de mediu. Butonul Schneider Electric Harmony XB5 ZB5AA46C0 este compatibil cu diverse stații, inclusiv tipurile de întrerupătoare XALD 1...5 și XALK 2...5. Poate fi utilizat cu diverse coduri de asamblare electrică, precum C1, C2, C11, C15, SF1 și SR1, permițând o configurare flexibilă pentru diferite aplicații. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-1 și JIS C8201-1. Calitatea și fiabilitatea sunt îmbunătățite și mai mult de numeroase certificări, cum ar fi DNV, CSA, BV, LROS și UL. Produsul are o rezistență excelentă la vibrații, 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, precum și o rezistență excelentă la șocuri, care este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27. Dimensiunile precise de instalare și instrucțiunile detaliate de montare pentru capul butonului ZB5AA46C0 permit profesioniștilor să îl instaleze cu precizie și eficiență, minimizând posibilitatea apariției erorilor și timpul de punere în funcțiune.
Specificații tehnice Harmony XB5 ZB5AA46C0
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Pentru butoane neiluminate
Denumire scurtă a produsului: ZB5
Material panou frontal: Plastic gri
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate de vânzare: 1
Forma capului indicatorului: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Roșu, încastrat, nemarcat
Informații suplimentare despre acționare: Protecție ridicată
Dimensiuni
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 31 mm
Caracteristici mecanice
Durată de viață mecanică: 10.000.000 de cicluri
Denumirea stației: XALD 1...5 întreruperi, XALK 2...5 întrerupătoare
Caracteristici electrice
Cod de asamblare electrică: C1 < 9 contacte utilizând blocuri simple montate frontal
C2 < 9 contacte utilizând blocuri simple și duble montate frontal
C11 < 3 contacte utilizând blocuri simple montate frontal
C15 < 1 contact utilizând blocuri simple montate frontal
SF1 < 3 contacte utilizând blocuri simple montate frontal
SR1 < 3 contacte utilizând blocuri simple montate în spate
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-1, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență și protecție
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
