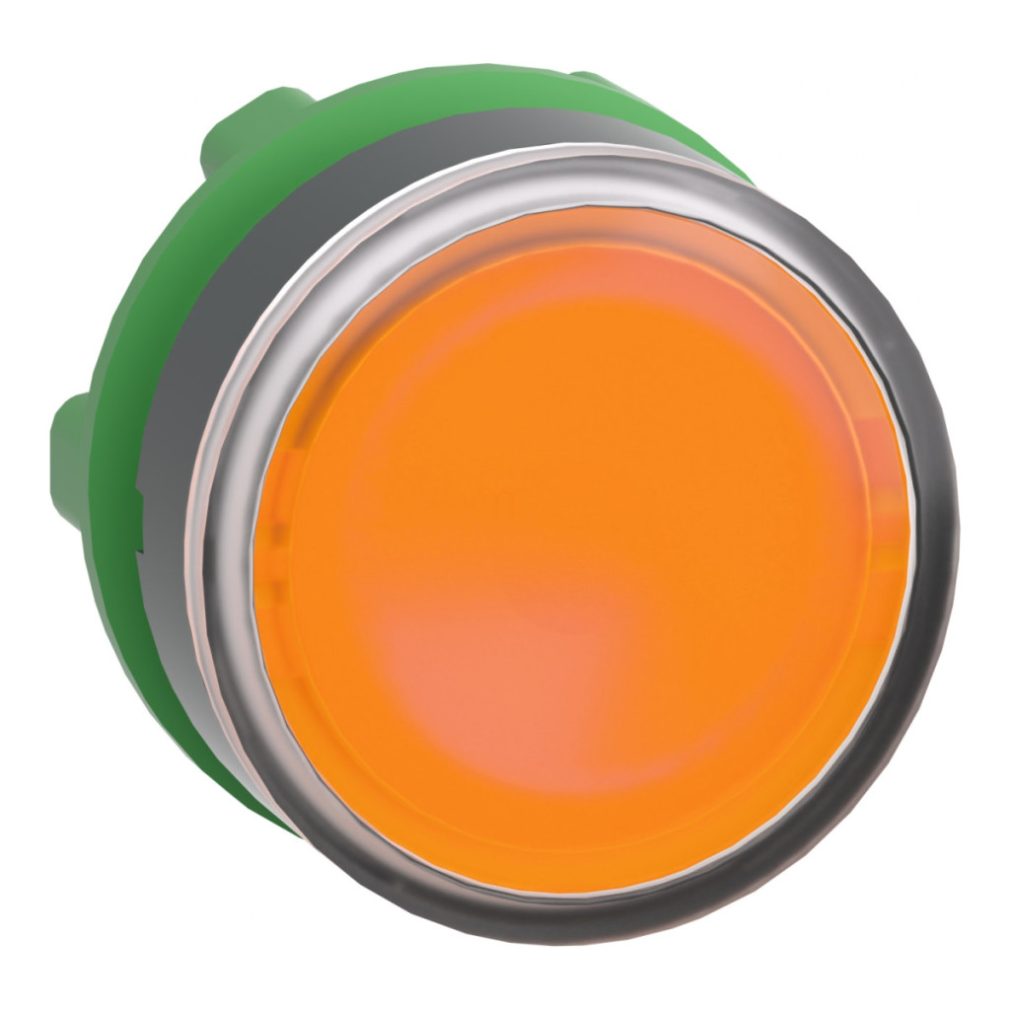

Capul butonului portocaliu Schneider Electric Harmony XB5 seria ZB5AA58 este un element de control industrial de înaltă calitate, care oferă performanțe și durabilitate remarcabile chiar și în cele mai exigente medii industriale. Produsul face parte integrantă din liniile de produse Harmony XB5 și Harmony XALF și are un cadru din plastic gri închis care poate rezista la rigorile utilizării zilnice. Capul butonului ZB5AA58 se potrivește într-un orificiu de montare standard de 22 mm, fiind compatibil cu majoritatea panourilor de control și tablourilor de distribuție. O caracteristică specială este că poate fi utilizat cu un bloc LED universal, oferind o soluție flexibilă de iluminare. Produsul este compatibil cu diverse configurații electrice, inclusiv dispuneri corespunzătoare codurilor M1, M2, M6, M10, MF1, MR1, C3, C4, C14, SF2 și SR2, oferind o gamă largă de aplicații. Printre caracteristicile sale tehnice, butonul rotund, portocaliu, nemarcat, cu revenire prin arc, este deosebit de remarcabil. Partea superioară a butonului are un design neted, care permite plasarea de inscripții și etichete personalizate. Designul de precizie asigură o funcționare fiabilă pentru până la 10 milioane de cicluri de comutare, ceea ce înseamnă o durabilitate mecanică remarcabilă. Pe baza dimensiunilor CAD, produsul are o lățime de 29 mm, o înălțime de 29 mm și o adâncime de 30 mm, ceea ce îl face compact, dar ușor accesibil și ușor de utilizat. Capul butonului Schneider Electric ZB5AA58 are caracteristici de protecție remarcabile, inclusiv protecție IP66, IP67, IP69 și IP69K, care garantează o funcționare fiabilă chiar și în cele mai dure medii industriale, cum ar fi cele cu umiditate ridicată, praf sau jeturi de apă. Produsul poate rezista, de asemenea, la spălări cu presiune ridicată de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Clasificările NEMA 13 și NEMA 4X oferă o dovadă suplimentară a capacităților sale excelente de protecție. Produsul are, de asemenea, o clasificare de rezistență la impact IK03 conform IEC 62262, care oferă o protecție mecanică adecvată. Capul butonului ZB5AA58 are o temperatură de funcționare cuprinsă între -40 °C și +70 °C, ceea ce oferă un spectru extrem de larg pentru utilizare în diverse condiții de mediu. Produsul este conform cu o serie de standarde internaționale, inclusiv UL 508, IEC 60947-5-1, IEC 60947-5-4, GB 14048.5, CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-1 și JIS C8201-1 și are certificări BV, CSA, DNV, LROS și UL. Produsul are proprietăți excelente de rezistență la vibrații și șocuri: rezistă la vibrații de 5 gn în intervalul de frecvență 2-500 Hz conform IEC 60068-2-6, precum și la șocuri de accelerație cu durată de viață de 30 gn (18 ms) și 50 gn (11 ms) conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5AA58 - buton din plastic, Ø22, returnerabil, cu capac etichetabil, date tehnice galbene
Caracteristici generale
Linie de produse: Harmony XB5, Harmony XALF
Tipul produsului: Cap buton
Denumire scurtă dispozitiv: ZB5
Compatibilitate produs: LED universal
Material cadru: plastic gri închis
Diametru de montare: 22 mm
Tip cap: standard
Formă cap unitate de semnal: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Portocaliu neted, nemarcat
Informații suplimentare despre acționare: Potrivit pentru etichetare
Date tehnice
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 30 mm
Durată de viață mecanică: 10.000.000 de cicluri
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Denumirea stației: XALD 1...5 decupaje, XALK 2...5 întrerupătoare
Culoare capac/actuator: portocaliu
Marcaj: nemarcat
Cod asamblare electrică
M1: <6 contacte utilizând blocuri simple cu LED integrat în montarea frontală
M2: <6 contacte utilizând blocuri simple și duble cu LED integrat în montarea frontală
M6: <2 contacte utilizând blocuri simple cu LED integrat în montarea frontală și transformator
M10: <2 contacte utilizând blocuri simple cu LED integrat în montarea frontală
MF1: <2 contacte utilizând blocuri simple cu LED integrat în montarea frontală
MR1: <2 contacte utilizând blocuri simple cu LED integrat în montarea posterioară
C3: <6 contacte utilizând blocuri simple în montare frontală
C4: <6 contacte utilizând blocuri simple și duble în montare frontală
C14: <2 contacte utilizând blocuri simple în montare frontală
SF2: <2 contacte utilizând blocuri simple în montare frontală
SR2: <2 contacte utilizând blocuri simple în montare posterioară
Caracteristici de mediu
Gestionarea protecției: TC
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura mediului de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 62262
Standarde și certificări
Standarde: UL 508, IEC 60947-5-1, IEC 60947-5-4, GB 14048.5, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-1, JIS C8201-1 Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
