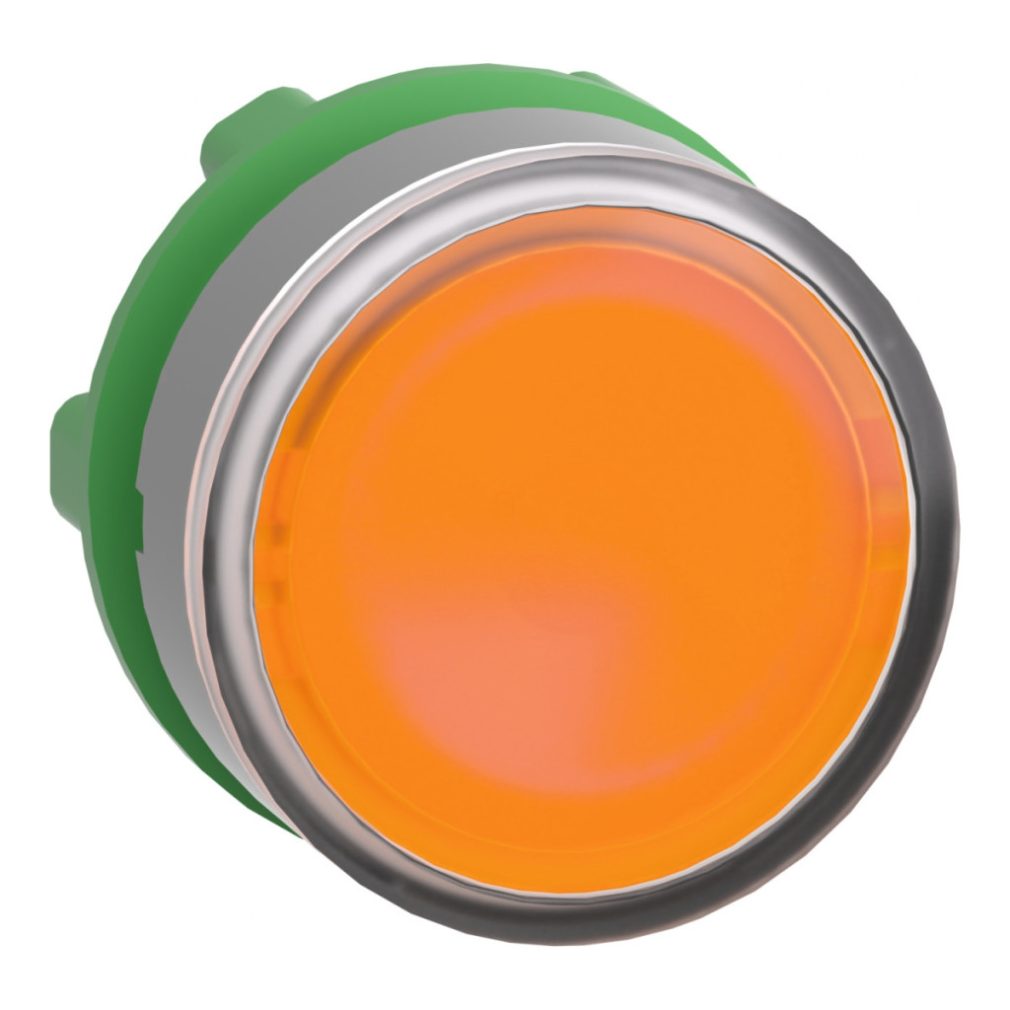

Butonul iluminat Schneider Electric Harmony XB5 seria ZB5AA58C0 este un element de control industrial extrem de fiabil și versatil, conceput în principal pentru instalarea în dulapuri de comutație, panouri de control și unități de control pentru mașini. Această componentă de precizie este alegerea perfectă pentru medii în care fiabilitatea și durata lungă de viață a elementelor de control sunt cerințe esențiale. Butonul ZB5AA58C0 face parte integrantă din familiile de produse Harmony XB5 și XALF, care aparțin gamei de elemente de control industrial premium de la Schneider Electric. Principalele caracteristici ale produsului sunt suprafața de operare de culoare portocalie, montată la nivel, fără marcaje și marginea din plastic gri. Butonul, cu un orificiu de montare cu diametrul de 22 mm, este compatibil cu iluminarea universală cu LED-uri, ceea ce îl face alegerea ideală pentru aplicații în care feedback-ul vizual este important. Butonul cu design ergonomic și retur cu arc permite inserarea de etichete și marcaje personalizate, făcându-l personalizabil pentru o varietate de aplicații. Capul butonului ZB5AA58C0 are parametri tehnici remarcabili. Clasa de protecție IP66 și IP67 îl face rezistent la praf și apă, fiind ideal pentru utilizarea în medii industriale dure. Butonul poate rezista, de asemenea, la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m), ceea ce este deosebit de avantajos în industriile în care este necesară curățarea regulată a echipamentelor. Durata sa de viață mecanică este de cel puțin 10 milioane de cicluri de comutare, asigurând o fiabilitate remarcabilă chiar și în timpul utilizării pe termen lung. Produsul este potrivit pentru instalarea în stații de întrerupere XALD 1-5 și XALK 2-5 și poate fi utilizat cu o serie de coduri de asamblare electrică diferite (M1, M2, M6, M10, MF1, MR1, C3, C4, C14, SF2, SR2). Butonul este conform cu o gamă largă de standarde, inclusiv: UL 508, IEC 60947-5-1, IEC 60947-5-4, GB 14048.5, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-1, JIS C8201-1. De asemenea, are certificări BV, CSA, DNV, LROS (Lloyds register of shipping) și UL, care garantează calitatea și conformitatea produsului cu standardele internaționale. Capul butonului ZB5AA58C0 funcționează în mod fiabil chiar și în condiții de mediu extreme, cu o temperatură de depozitare și de funcționare cuprinsă între -40 și +70 °C. Este rezistent la vibrații (5 gn, f= 2-500 Hz) și șocuri mecanice (30 gn până la 18 ms și 50 gn până la 11 ms). Are clase de protecție NEMA 13 și NEMA 4X și o clasă de rezistență la impact IK03. Acest cap de buton este alegerea ideală pentru sistemele industriale de automatizare, control și monitorizare, unde fiabilitatea și durabilitatea sunt cerințe esențiale.
Schneider Electric Harmony XB5 - ZB5AA58C0 - buton din plastic, Ø22, returnabil, cu partea superioară etichetabilă, galben, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5, Harmony XALF
Tipul produsului sau al componentei: Cap de buton iluminat
Denumirea scurtă a dispozitivului: ZB5
Compatibilitatea produsului: LED universal
Material ramă: Plastic cu acoperire gri
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate de semnal: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Portocaliu, nemarcat
Informații suplimentare despre actuator: Cu opțiune pentru inserarea etichetei
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Durată de viață mecanică: 10000000 cicluri
Denumirea stației: XALD 1...5 decupaj, XALK 2...5 decuplare
Culoarea capacului/actuatorului sau a lentilei: portocaliu
Marcaj: nemarcată
Condiții de mediu
Tratament de protecție: TC
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 62262
Standarde și certificări
Standarde: UL 508, IEC 60947-5-1, IEC 60947-5-4, GB 14048.5, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
