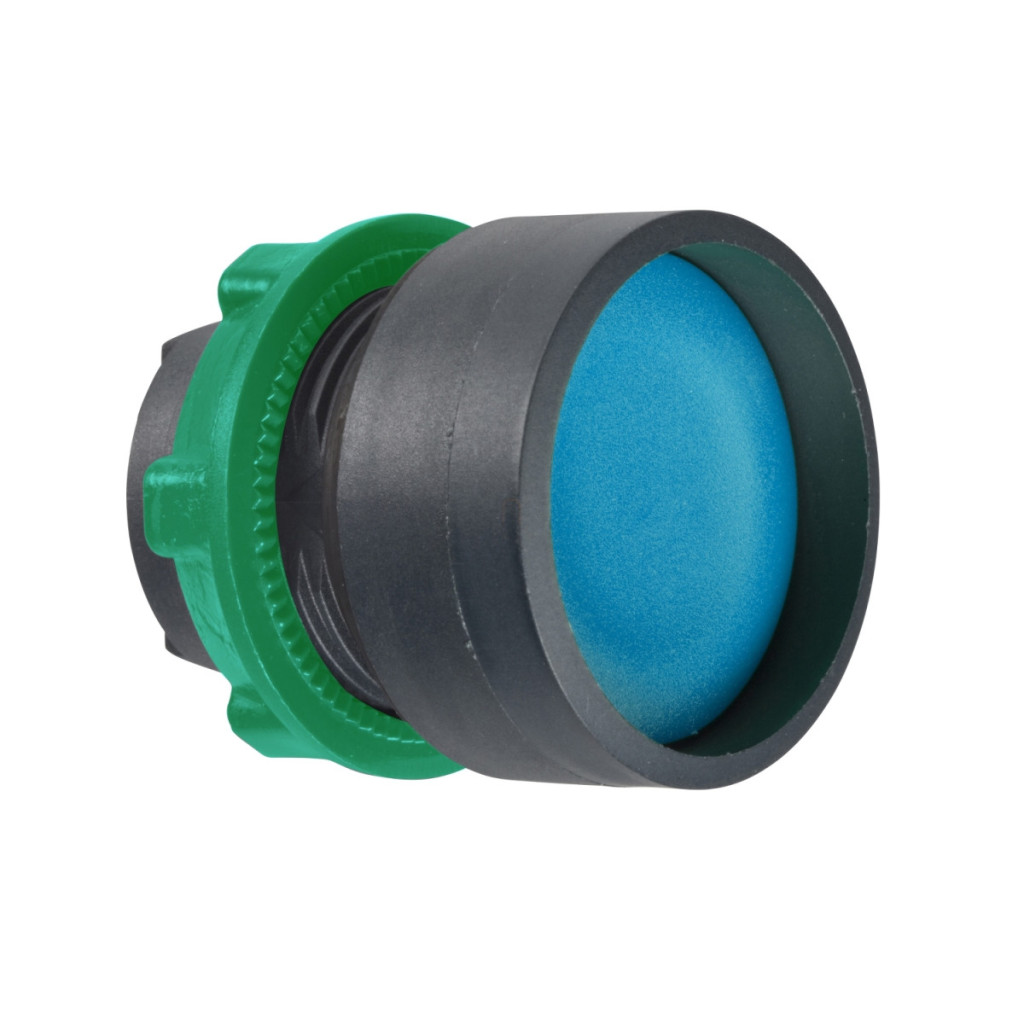

Capul butonului Schneider Electric Harmony XB5 seria ZB5AA66 este un element de control industrial profesional care oferă o soluție excelentă pentru operarea dulapurilor de comutație, panourilor de control și echipamentelor industriale. Acest buton albastru, încastrat, fără marcaje, este o componentă de bază a familiilor de dispozitive Harmony XB5 și XB4, având un design cu revenire prin arc, care îl face ideal pentru funcții de comutare momentană. Produsul are un cadru din plastic gri închis și o suprafață de operare albastră încastrată, conferindu-i un aspect unic. Designul standard al capului se potrivește într-un orificiu de montare de 22 mm, care este dimensiunea standard în industrie. Designul cu margine de protecție foarte înaltă este deosebit de util în medii în care există riscul unei acționări accidentale. Designul practic al capului rotund al unității indicatoare facilitează recunoașterea și operarea de către personalul de operare. Parametrii tehnici ai capului butonului Schneider Electric ZB5AA66 sunt impresionanți. Durabilitatea mecanică excepțională a dispozitivului este garantată de 10 milioane de cicluri de comutare, ceea ce asigură o durată de viață extrem de lungă, chiar și în condiții de utilizare industrială continuă. Produsul are mai multe clase de protecție IP: IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet rezistent la praf, jeturi de apă și chiar la echipamente de spălare de înaltă presiune (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 metri). Clasa sa de protecție NEMA este NEMA 13 și NEMA 4X, ceea ce îl face deosebit de potrivit pentru utilizarea în medii dure. Clasa sa de rezistență la impact este IK03 conform IEC 50102, ceea ce oferă o protecție adecvată împotriva impacturilor fizice care apar în timpul utilizării industriale zilnice. Poate fi utilizat într-un interval larg de temperaturi: -40...+70 °C, ceea ce permite utilizarea sa în condiții climatice extreme. Produsul este extrem de versatil și poate fi utilizat cu o varietate de coduri de configurație electrică: C1, C2, C11, C15, SF1 și SR1, până la un maximum de 9 contacte, care pot fi montate în diverse configurații (montare frontală și posterioară). Este compatibil cu stațiile de decuplare XALD 1...5 și XALK 2...5, permițând integrarea flexibilă în sistemele existente. Pe baza dimensiunilor CAD, lățimea și înălțimea capului sunt ambele de 29 mm, iar adâncimea este de 31 mm, permițând o instalare compactă. ZB5AA66 este conform cu mai multe standarde internaționale, inclusiv: IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-4 și JIS C8201-1. De asemenea, are certificări DNV, CSA, BV, LROS și UL, care confirmă conformitatea sa cu cele mai stricte cerințe de siguranță.
Schneider Electric Harmony XB5 - ZB5AA66 - buton albastru încastrat Ø22 retur fără marcaj date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a dispozitivului: ZB5
Material placă frontală: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate indicator: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Albastru încastrat, nemarcat
Informații suplimentare despre actuator: Margine de protecție înaltă
Caracteristici suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 31 mm
Durată de viață mecanică: 10.000.000 de cicluri
Denumirea stației: XALD 1...5 întrerupătoare, XALK 2...5 întreruperi
Cod asamblare electrică: C1 max. 9 contacte utilizând blocuri individuale pentru montare frontală
C2 max. 9 contacte utilizând blocuri individuale și duble pentru montare frontală
C11 max. 3 contacte utilizând blocuri individuale pentru montare frontală
C15 max. 1 contact utilizând blocuri individuale pentru montare frontală
SF1 max. 3 contacte utilizând blocuri individuale pentru montare frontală
SR1 max. 3 contacte utilizând blocuri individuale pentru montare posterioară
Descrierea dispozitivului: Element de bază Caracteristici de mediu Protecție: TH Temperatură de funcționare ambiantă: -40 până la 70 °C Temperatură de depozitare ambiantă: -40 până la 70 °C Categorie de supratensiune: Clasa II conform IEC 60536 Grad de protecție IP: IP66 -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K Grad de protecție NEMA: NEMA 13, NEMA 4X Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-1 Certificări de produs: DNV, CSA, BV, LROS (Lloyds register of shipping), listat UL
Caracteristici de rezistență
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
