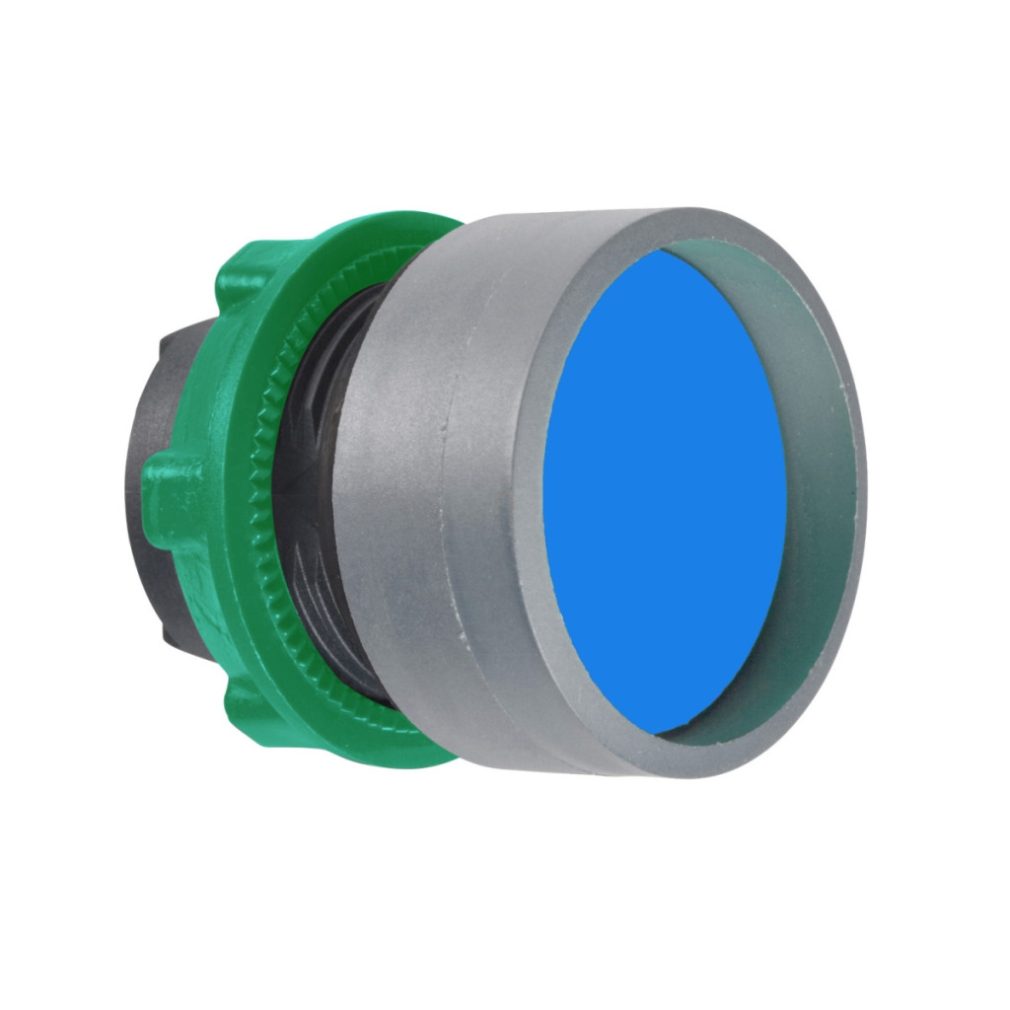

Gama de produse Schneider Electric Harmony XB5 ZB5AA66C0 cu buton apăsat este un element de control industrial de înaltă calitate, care oferă durabilitate și fiabilitate remarcabile. Acest buton albastru cu suprafață de control încastrată este disponibil cu un cadru din plastic gri și este alegerea perfectă pentru operarea echipamentelor industriale, a mașinilor și a panourilor de control. Butonul cu diametrul de 22 mm are un mod de revenire cu arc, astfel încât revine automat la poziția inițială după utilizare. ZB5AA66C0 este disponibil într-o versiune nemarcată, astfel încât poate fi personalizat în funcție de cerințele utilizatorului. Produsul are o margine ridicată (protecție înaltă), care oferă protecție împotriva acționării accidentale și crește siguranța manipulării. Butoanele din seria Schneider Electric Harmony XB5 sunt ideale pentru medii în care funcționarea fiabilă și durata lungă de viață sunt importante. Parametrii tehnici ai capului butonului ZB5AA66C0 sunt remarcabili. Produsul garantează 10 milioane de cicluri de comutare, ceea ce înseamnă o durabilitate mecanică excepțională. Dimensiunile sale CAD sunt definite cu precizie: 29 mm lățime, 29 mm înălțime și 31 mm adâncime. Produsul este compatibil cu diverse decupaje XALD 1...5 și decupaje XALK 2...5. Poate fi utilizat cu mai multe coduri de asamblare electrică, cum ar fi C1 (maximum 9 contacte utilizând blocuri simple montate din față), C2 (maximum 9 contacte utilizând blocuri simple și duble montate din față), C11 (maximum 3 contacte utilizând blocuri simple montate din față), C15 (maximum 1 contact utilizând blocuri simple montate din față), SF1 (maximum 3 contacte utilizând blocuri simple montate din față) și SR1 (maximum 3 blocuri de contact simple instalate din spate). Parametrii de mediu ai capului butonului ZB5AA66C0 sunt, de asemenea, remarcabili. Produsul are protecție IP66 și IP67 conform IEC 60529 și îndeplinește, de asemenea, cerințele NEMA 13 și NEMA 4X. Poate rezista la spălare cu presiune înaltă de până la 7.000.000 Pa la o temperatură de 55 °C de la o distanță de 0,1 m. Are un grad de rezistență la impact IK03 conform IEC 50102. Intervalul de temperatură de funcționare și depozitare este de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. ZB5AA66C0 este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-4 și JIS C8201-1. Deține certificări DNV, CSA, BV, LROS și UL, care garantează conformitatea internațională și calitatea produsului.
Schneider Electric Harmony XB5 - ZB5AA66C0 - cap de buton din plastic, Ø22, retur, încastrat, albastru, margine gri date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a produsului: ZB5
Material placă frontală: Plastic, acoperire gri
Diametru de montare: 22 mm
Formă cap: Rotundă
Mod de funcționare: Revenire cu arc
Design operator: Albastru, încastrat, nemarcat
Informații suplimentare: Margine de protecție înaltă
Specificații tehnice
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 31 mm
Durată de viață mecanică: 10 milioane de cicluri de comutare
Denumirea stației: XALD 1...5 întreruperi, XALK 2...5 întreruperi
Cod de asamblare electrică: C1, C2, C11, C15, SF1, SR1 (pentru diverse configurații de contact)
Caracteristici de mediu
Grad de protecție: TH
Interval de temperatură de depozitare: -40...+70 °C
Interval de temperatură de funcționare: -40...+70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds register of shipping), UL listed
Rezistență mecanică
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 g (f= 2...500 Hz) conform IEC 60068-2-6
