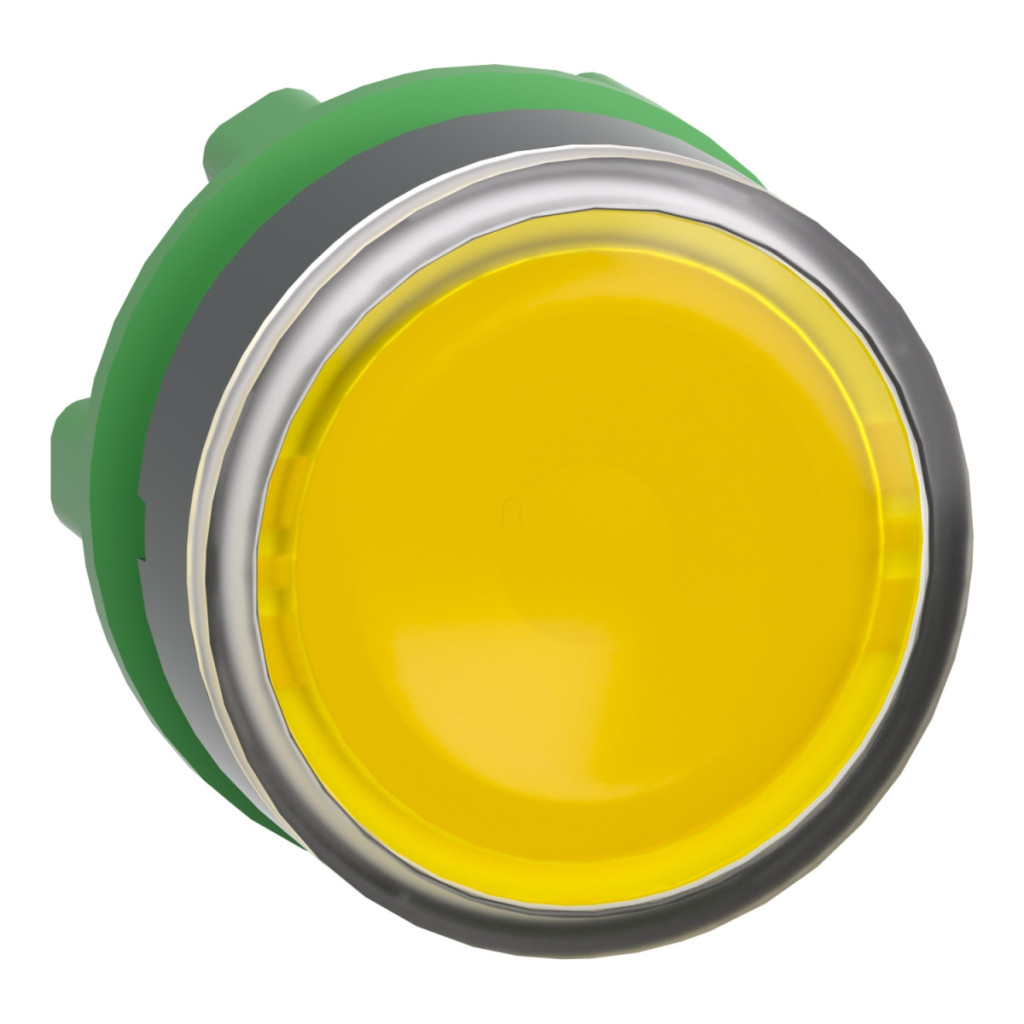

ZB5AA88 din seria Harmony XB5 de la Schneider Electric este un buton de calitate profesională conceput special pentru aplicații industriale. Acest buton iluminat de culoare galbenă oferă o soluție modernă pentru panouri de control, console de control și dulapuri electrice. Modelul ZB5AA88 face parte din familiile de produse Harmony XB5 și XALF și are un cadru din plastic gri închis, cu o suprafață galbenă, plană, a butonului. Dispozitivul poate fi montat într-o gaură standard de 22 mm, care îndeplinește cerințele majorității tablourilor de distribuție industriale. Ceea ce face acest produs deosebit de avantajos este faptul că este compatibil cu iluminarea universală cu LED-uri, ceea ce permite integrarea sa flexibilă în diverse sisteme de control. Este important de menționat că, deși aspectul produsului se poate modifica, acest lucru nu afectează funcționalitatea și caracteristicile sale de siguranță, făcându-l compatibil cu blocurile universale cu LED-uri. Parametrii tehnici ai ZB5AA88 sunt impresionanți: butonul are un mecanism de revenire cu arc și oferă opțiunea de a adăuga marcaje și inscripții. În ceea ce privește dimensiunile, lățimea și înălțimea CAD sunt de 29 mm, iar adâncimea este de 30 mm. Unitatea este deosebit de rezistentă la echipamentele de spălare, rezistând la presiuni de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Durata sa de viață mecanică este remarcabilă - producătorul garantează 10.000.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Gradul de protecție al produsului este, de asemenea, demn de remarcat: are protecție IP66, IP67, IP69 și IP69K conform IEC 60529, ceea ce înseamnă că este complet rezistent la praf și apă și chiar protejat împotriva jeturilor de apă de înaltă presiune și temperatură. Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a designului său robust. Clasa de rezistență la impact IK03 garantează rezistența la deteriorări mecanice. Produsul este conform cu numeroase standarde internaționale, printre care: CSA C22.2 nr. 14, UL 508, IEC 60947-5-4, GB 14048.5, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, JIS C8201-1. Modelul ZB5AA88 funcționează în mod fiabil chiar și în condiții de mediu extreme, cu un interval de temperatură de depozitare și funcționare de -40...+70 °C. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) sau 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale, în conformitate cu IEC 60068-2-27. Aceste specificații fac produsul ideal pentru medii industriale în care vibrațiile, temperaturile extreme și impacturile mecanice sunt frecvente.
Schneider Electric Harmony XB5 - Date tehnice ZB5AA88
Informații generale
Familia de produse: Harmony XB5, Harmony XALF
Tipul produsului: Cap pentru buton iluminat
Denumire scurtă a dispozitivului: ZB5
Compatibilitate produs: LED universal
Material cadru: plastic gri închis
Diametru de montare: 22 mm
Cantitate minimă de vânzare: 1
Caracteristici de funcționare
Formă cap indicator: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Galben, plat, nemarcat
Informații suplimentare: Opțiune de inserare etichetă
Culoare capac/actuator sau lentilă: Galben
Marcaj: Nemarcată
Parametri tehnici
Dimensiuni:
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 30 mm
Categorii de protecție
Grad de protecție: IP66, IP67, IP69, IP69K (conform IEC 60529)
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 (conform IEC 62262)
Condiții de mediu
Tratament de protecție: TC
Temperatura aerului ambiant de depozitare: -40...70 °C
Temperatura aerului ambiant de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II (conform IEC 60536)
Certificate și conformitate
Standarde: CSA C22.2 Nr. 14, UL 508, IEC 60947-5-4, GB 14048.5, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), UL
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Durată de viață mecanică: 10.000.000 de cicluri
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Coduri de compoziție electrică
M1: <6 contacte utilizând blocuri simple cu montare frontală, LED integrat
M2: <6 contacte utilizând blocuri simple și duble cu montare frontală, LED integrat
M6: <2 contacte utilizând blocuri simple cu montare frontală, LED integrat și transformator
M10: <2 contacte utilizând blocuri simple cu montare frontală, LED integrat
MF1: <2 contacte utilizând blocuri simple cu montare frontală, LED integrat
MR1: <2 contacte utilizând blocuri simple cu montare posterioară, LED integrat
C3: <6 contacte utilizând blocuri simple cu montare frontală
C4: <6 contacte utilizând blocuri simple și duble, montare frontală
C14: <2 contacte utilizând blocuri simple, montare frontală
SF2: <2 contacte utilizând blocuri simple, montare frontală
SR2: <2 contacte utilizând blocuri simple, montare posterioară
