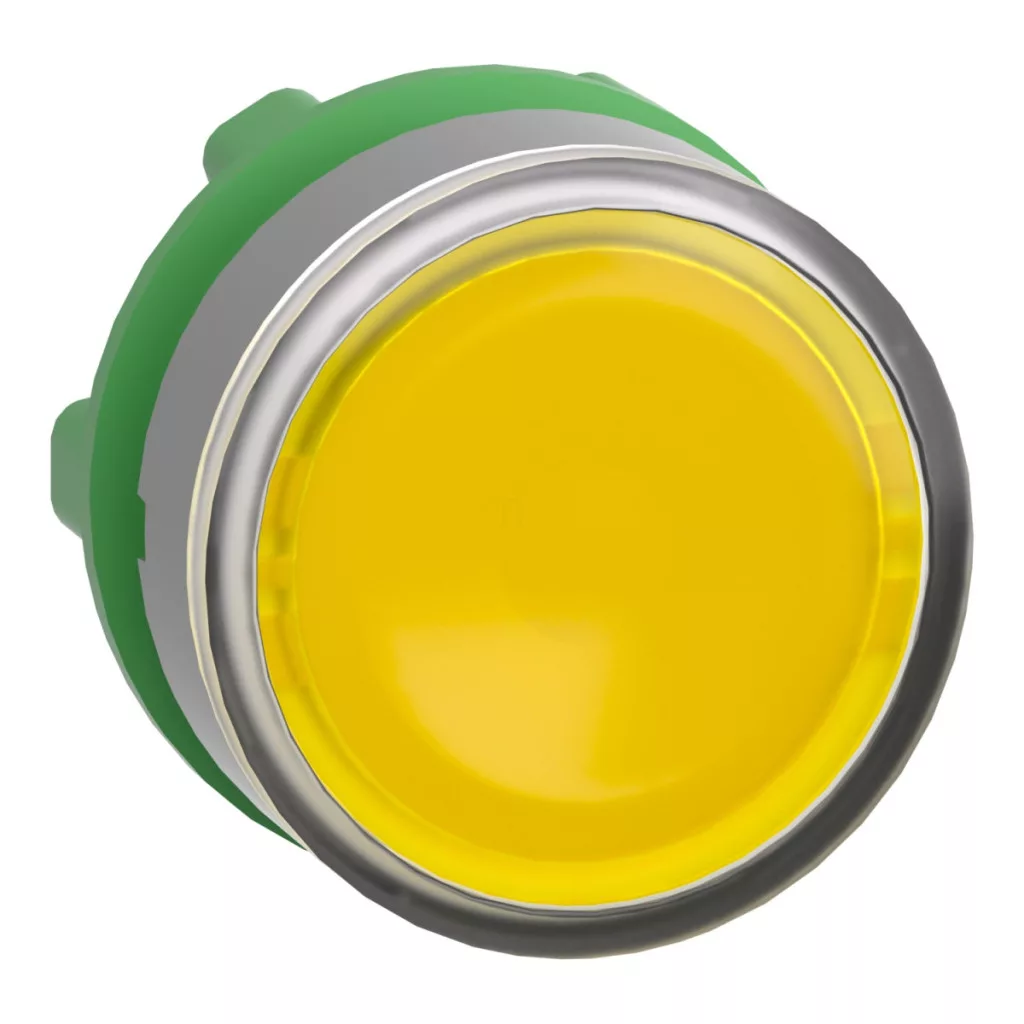

Capul cu buton iluminat Schneider Electric Harmony XB5 (ZB5AA88C0) este un dispozitiv de control industrial versatil, de înaltă calitate, ideal pentru instalarea în panouri și console de control. Acest produs face parte din popularele familii de produse Harmony XB5 și Harmony XALF, care oferă o funcționare fiabilă în conformitate cu standardele industriale. Capul butonului ZB5AA88C0 are un aspect unic: combinația dintre marginea acoperită cu plastic gri și capul butonului galben, cu suprafață netedă, evidențiază în mod eficient elementul de control de pe suprafața de control. Culoarea galbenă indică intuitiv funcția butonului personalului de operare, ceea ce poate fi deosebit de util în medii în care sunt necesare decizii rapide. Butonul nu este marcat, dar permite inserarea unei etichete personalizate, ceea ce îl face personalizabil pentru aplicații specifice. Butonul este de tip cu revenire prin arc, ceea ce înseamnă că revine automat la poziția inițială după ce a fost apăsat. ZB5AA88C0 este pe deplin compatibil cu blocurile LED universale, astfel încât butonul poate fi iluminat, îmbunătățind și mai mult vizibilitatea și utilizabilitatea acestuia în diferite condiții de iluminare. Produsul are un diametru standard de montare de 22 mm, ceea ce îl face ușor de montat în majoritatea panourilor de control industriale. Butonul are un design standard cu un cap indicator rotund, care permite o operare ergonomică. Schneider Electric a acordat o atenție deosebită durabilității și fiabilității acestui produs. Capul butonului ZB5AA88C0 are o durată de viață mecanică remarcabilă de 10 milioane de cicluri de comutare, asigurând o funcționare pe termen lung, fără probleme, chiar și în condiții de utilizare intensivă. Produsul este, de asemenea, rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m), ceea ce îl face potrivit pentru utilizarea în medii în care este necesară curățarea regulată. Butonul are un grad de protecție IP66 și IP67 conform IEC 60529 și este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X, oferind o protecție excelentă împotriva prafului și umezelii. Produsul este remarcabil și din punct de vedere tehnic: în ceea ce privește dimensiunile CAD, are o lățime de 29 mm, o înălțime de 29 mm și o adâncime de 30 mm. Este conform cu numeroase standarde și certificări internaționale, printre care: CSA C22.2 nr. 14, UL 508, IEC 60947-5-4, GB 14048.5, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1 și JIS C8201-1. De asemenea, are certificări BV, CSA, DNV, LROS (Lloyds register of shipping) și UL. Are o rezistență excelentă la vibrații (5 gn, f=2-500 Hz conform IEC 60068-2-6) și o rezistență excelentă la impact (30 gn pentru 18 ms și 50 gn pentru 11 ms accelerație semiondă sinusoidală conform IEC 60068-2-27). Capul butonului ZB5AA88C0 poate fi utilizat cu diverse coduri de asamblare electrică, inclusiv C3, C4, C14, SF2, SR2, M1, M7, M2, M8, M6, P2, M5, M10, MF1, MR1 și MF2. Această versatilitate permite adaptarea produsului la o gamă largă de cerințe de comutare și control. Produsul este compatibil cu denumirile stațiilor de întrerupere XALD 1-5 și XALK 2-5, extinzând și mai mult gama sa de aplicații.
Schneider Electric Harmony XB5 - ZB5AA88C0 date tehnice
Informații generale
Familia de produse: Harmony XB5 / Harmony XALF
Tipul produsului: Cap pentru buton iluminat
Denumirea scurtă a dispozitivului: ZB5
Compatibilitate: LED universal
Forma capului: Rotundă
Tip cap: Standard
Caracteristici fizice
Material margine: Plastic, acoperire gri
Diametru de montare: 22 mm
Profil de funcționare: Galben, neted, fără marcaje
Informații suplimentare despre actuator: Opțiune de inserare a etichetei
Tip de funcționare: Revenire cu arc
Culoarea capacului/operatorului sau a lentilei: Galbenă
Marcaj: Nemarcată
Dimensiuni
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Caracteristici tehnice
Durată de viață mecanică: 10.000.000 de cicluri
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de rezistență la impact IK: IK03 conform IEC 62262
Parametri de mediu
Tratament de protecție: TC
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Standarde și certificări
Standarde: CSA C22.2 nr. 14, UL 508, IEC 60947-5-4, GB 14048.5, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Configurație electrică
Produsul este compatibil cu următoarele coduri de configurație electrică:
M1, M2, M6, M10, MF1, MR1, C3, C4, C14, SF2, SR2 pentru diverse dispuneri de contacte și metode de montare
Stații compatibile
Denumirea stației: XALD 1...5 întrerupătoare, XALK 2...5 întrerupătoare
