Gama de produse Schneider Electric Harmony XB5 Capul butonului iluminat din plastic ZB5AA98 este un element de control industrial de înaltă calitate, cu LED universal, ceea ce îl face alegerea perfectă pentru o gamă largă de aplicații de control. Acest buton cu diametrul de 22 mm, cu revenire prin arc, fără marcaj, este livrat cu șase capace de buton de culori diferite, pe care le puteți schimba după cum doriți pentru a distinge între diferite funcții sau stări. Modelul ZB5AA98 are o placă frontală din plastic, care nu numai că oferă un aspect estetic, dar oferă și o protecție adecvată în diverse medii industriale. Butonul este compatibil cu blocurile LED universale Schneider Electric, fiind ușor de integrat în sistemele existente sau în instalațiile noi. Produsul se remarcă prin durabilitatea sa mecanică excepțională - poate rezista la până la 10 milioane de cicluri de comutare, asigurând o fiabilitate excepțională în aplicații industriale pe termen lung. Capul butonului poate fi utilizat cu stații de decuplare XALD 1...5 și XALK 2...5, oferind opțiuni flexibile de instalare. Parametrii tehnici ai ZB5AA98 sunt remarcabili. În ceea ce privește protecția IP, acesta este clasificat IP66, IP67, IP69 și IP69K conform IEC 60529, ceea ce oferă o protecție excepțională împotriva prafului și a apei, chiar și în cazul spălării cu presiune înaltă (până la 7000000 Pa la 55 °C, la o distanță de 0,1 m). În ceea ce privește rezistența la impact, este clasificat IK03 conform IEC 50102. Produsul poate fi utilizat într-un interval de temperatură de funcționare de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Capul butonului este conform cu numeroase standarde internaționale, inclusiv CSA C22.2 nr. 14, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1 și JIS C8201-1, și are certificări DNV, CSA, BV, LROS (Lloyds Register of Shipping) și UL, care garantează calitatea și utilizarea sa în condiții de siguranță la nivel mondial. ZB5AA98 are dimensiuni compacte: lățimea și înălțimea CAD sunt ambele de 29 mm, iar adâncimea este de 30 mm. Montarea este simplă și standard: poate fi montat pe un panou cu un diametru al orificiului de 22,5 mm (recomandat). Sunt disponibile informații detaliate despre distanța dintre diferitele metode de instalare, ținând cont de terminalele cu șurub, conectorii plug-in sau conectorii Faston. Produsul are o rezistență remarcabilă la vibrații (5 gn, f=2...500 Hz conform IEC 60068-2-6) și rezistență la șocuri (30 gn până la 18 ms și 50 gn până la 11 ms cu accelerație semiondă sinusoidală conform IEC 60068-2-27), asigurând o funcționare fiabilă chiar și în cele mai exigente medii industriale.

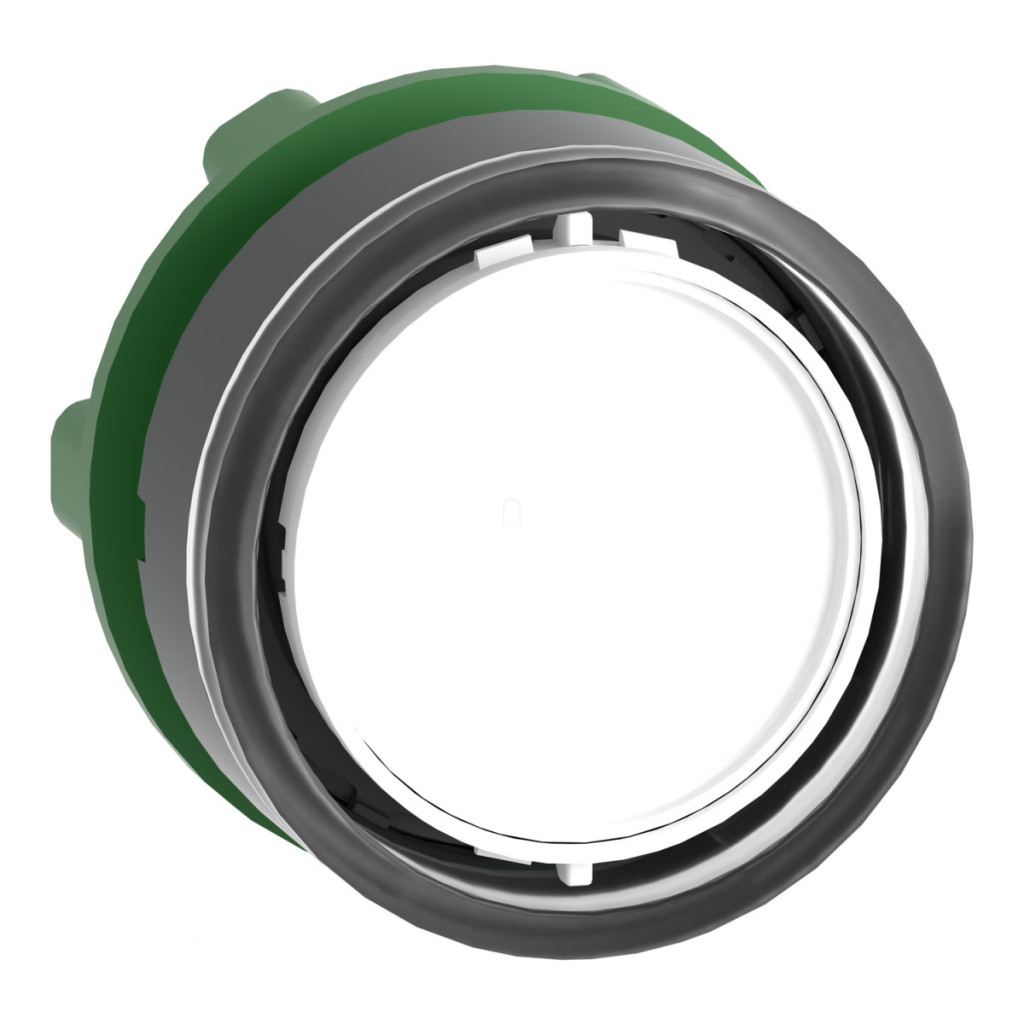

Schneider Electric Harmony XB5 - ZB5AA98 - cap de buton iluminat din plastic, Ø22, retur, 6 capace de buton de culori diferite date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton iluminat
Denumire scurtă: ZB5
Compatibilitate: LED universal
Material placă frontală: Plastic
Diametru de montare: 22 mm
Cantitate minimă de comandă: 1
Caracteristici de funcționare
Formă cap unitate indicator: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: 6 opțiuni de culoare, plat, nemarcat
Informații suplimentare: Cu set de capace în 6 culori
Dimensiuni
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 30 mm
Caracteristici de performanță
Durată de viață mecanică: 10.000.000 de cicluri
Stații compatibile
Denumirea stației: XALD 1...5 întrerupătoare
XALK 2...5 decuplări
Coduri de asamblare electrică
M1 pentru max. 6 contacte utilizând blocuri simple, montate frontal cu LED integrat
M2 pentru max. 6 contacte utilizând blocuri simple și duble, montate frontal cu LED integrat
M6 pentru max. 2 contacte utilizând blocuri simple, montate frontal cu LED integrat și transformator
M10 pentru max. 2 contacte utilizând blocuri simple, montate frontal cu LED integrat
MF1 pentru max. 2 contacte utilizând blocuri simple, montate frontal cu LED integrat
MR1 pentru max. 2 contacte utilizând blocuri individuale, montat în spate cu LED integrat
Caracteristici de mediu
Clasă de protecție: TH
Temperatură de depozitare: -40…70 °C. Temperatură de funcționare: -40…70 °C. Categorie de supratensiune: Clasa II conform IEC 60536. Clasă de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Clasă de protecție NEMA: NEMA 13
NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14
IEC 60947-1
UL 508
IEC 60947-5-4
IEC 60947-5-1
JIS C8201-5-1
JIS C8201-1
Certificări de produs: DNV
CSA
BV
LROS (Lloyds Register of Shipping)
UL listat
Valori de rezistență
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 g (f= 2…500 Hz) conform IEC 60068-2-6
