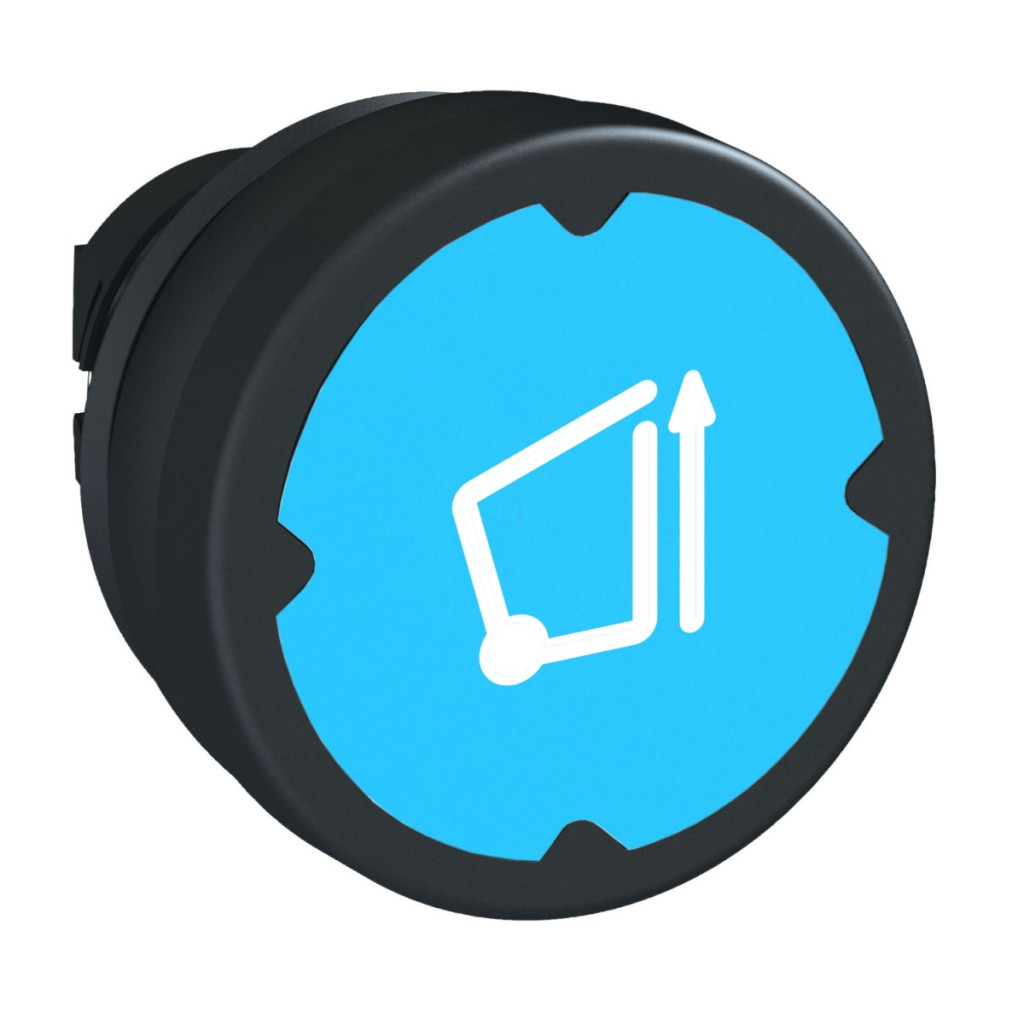

Butonul ZB5AC98005 din gama de produse Schneider Electric Harmony XB5 este un comutator de calitate superioară, conceput special pentru medii industriale dificile. Acest buton de culoare albastru deschis, cu diametrul de 22 mm, este ideal pentru utilizarea în locuri unde funcționarea fiabilă și protecția sporită a mediului sunt esențiale. Butonul ZB5AC98005 are un design standard, cu indicator rotund și funcționare cu revenire prin arc. Produsul are un cadru din plastic negru și o suprafață de apăsare albastră deschisă, cu marcaj H005. Butonul este proiectat pentru montare verticală, fiind ideal pentru panouri de control, interfețe de mașini și echipamente industriale unde este necesar un feedback vizual clar pentru operator. Acest membru al seriei Harmony XB5 are caracteristici de protecție remarcabile: are clase de protecție IP66, IP67 și IP69K, ceea ce înseamnă că este complet etanș la praf și apă și poate rezista la jeturi de apă de înaltă presiune și temperatură de până la 90 Pa la 82,5 °C. Clasa NEMA este NEMA 4, NEMA 12 și NEMA 13, iar rezistența la impact IK este IK03 conform IEC 62262. Toate acestea garantează o funcționare fiabilă chiar și în condiții de mediu extreme. Alte caracteristici tehnice ale produsului includ o durabilitate mecanică remarcabilă, care asigură 10 milioane de cicluri de comutare, și o gamă largă de temperaturi de funcționare (-40...+70 °C). Capul butonului are o lățime și o adâncime de 37 mm, cu o înălțime de 18,5 mm. Produsul este certificat CSA, UL și CE și este conform cu standardele IEC 60947-1, IEC 60947-5-1, UL 508 și CSA C22.2. Este clasificat în clasa II conform IEC 61140 pentru protecție împotriva șocurilor electrice. De asemenea, oferă performanțe remarcabile în ceea ce privește rezistența la vibrații și șocuri: rezistență la vibrații de 5 gn (f= 2…500 Hz) conform IEC 60068-2-6 și rezistență la șocuri de 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27. Modelul ZB5AC98005 poate fi utilizat pentru diverse configurații electrice, în conformitate cu mai multe coduri, cum ar fi C1 (max. 9 contacte cu blocuri simple, montate frontal), C2 (max. 9 contacte cu blocuri simple și duble, montate frontal), C11 (max. 3 contacte cu blocuri simple, montate frontal), C15 (max. 1 contact cu blocuri simple, montate frontal), SF1 (max. 3 contacte cu blocuri simple, montate frontal) și SR1 (max. 3 contacte cu blocuri simple, montate posterior). Această versatilitate permite utilizarea flexibilă a butonului pentru diverse sarcini de control.
Schneider Electric Harmony XB5 - ZB5AC98005 - buton apăsat din plastic pentru medii dure, Ø22, retur, albastru deschis, cu simbol Date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap buton
Denumire scurtă a produsului: ZB5
Material cadru: Plastic negru
Tip cap: Standard
Diametru de montare: 22 mm
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Informații suplimentare despre acționare: Montare verticală
Informații suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 18,5 mm
Adâncime totală CAD: 37 mm
Rezistență la spălare cu presiune înaltă: 90 Pa la 82,5 °C
Profil actuator: Albastru deschis încastrat, tip H005 (alb)
Durabilitate mecanică: 10.000.000 de cicluri
Cod de asamblare electrică: C1, C2, C11, C15, SF1, SR1 pentru diferite configurații de contact
Parametri de mediu
Temperatura ambiantă de depozitare: -40...85 °C
Temperatură ambiantă de funcționare: -40...70 °C
Clasă de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP66, IP69K, IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 4, NEMA 13, NEMA 12 conform UL 508
Grad de protecție IK: IK03 conform IEC 62262
Standarde și certificări
Standarde: UL 508, IEC 60947-1, CSA C22.2, IEC 60947-5-1
Certificări de produs: CSA, UL, CE
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
