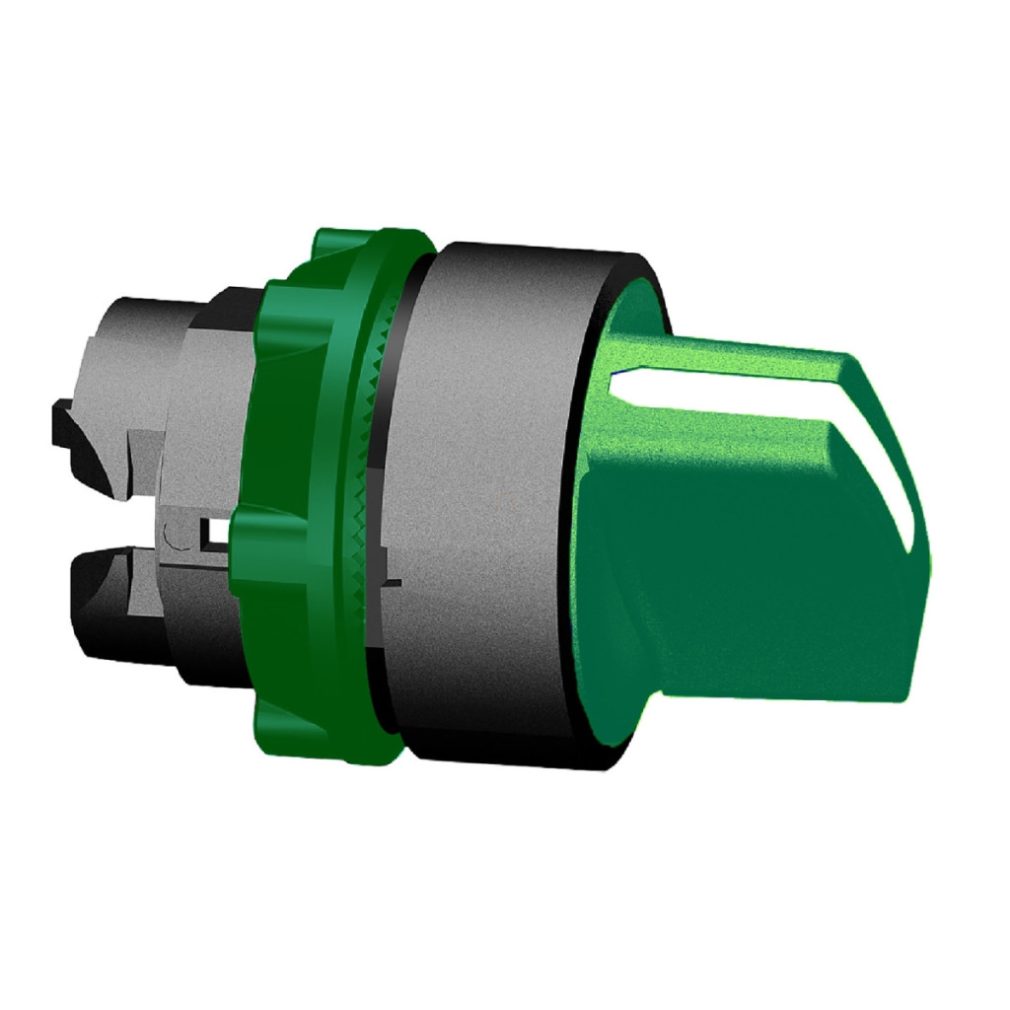

Capul comutatorului selector Schneider Electric Harmony XB5 seria ZB5AD203 este un element de control industrial robust și fiabil, care se remarcă prin versatilitatea sa extremă. Acest comutator cu buton verde, cu diametrul de 22 mm, cu 2 poziții și blocare este alegerea ideală pentru diverse sarcini de automatizare și control industrial, unde feedback-ul vizual clar și funcționarea de lungă durată sunt cerințe esențiale. Produsul face parte din familia de produse Harmony XB5, care este special concepută pentru utilizare intensivă pe termen lung în medii industriale. Cu o placă frontală din plastic gri închis și un mâner verde standard, comutatorul se potrivește perfect în panourile de control ale echipamentelor industriale moderne. Designul cu unghi de 90 de grade și 2 poziții asigură o comutare clară și decisivă, în timp ce funcția de blocare menține comutatorul în poziția selectată chiar și după operare. Durabilitatea excepțională a capului comutatorului ZB5AD203 este dovedită de durata sa de viață mecanică de 1 milion de cicluri de comutare. Produsul este compatibil cu diverse configurații electrice, indicate prin coduri diferite (C3, C4, C5, C6, C7, C8, C11, C15, SF1, SR1), permițând configurații cu numere și dispuneri diferite ale contactelor, atât pentru montarea pe panoul frontal, cât și pe cel posterior. Capul comutatorului poate fi utilizat în mod flexibil pe stațiile de întrerupere XALD 1-5 și XALK 2-5, fiind potrivit pentru o gamă largă de configurații de panouri. Specificațiile tehnice ale produsului sunt impresionante: acesta este conform cu clasele de protecție IP67, IP69 și IP69K, fiind extrem de rezistent la pătrunderea prafului și a apei, ceea ce este deosebit de important în medii industriale umede sau prăfuite. Clasa de rezistență la impact IK06 oferă o protecție suplimentară împotriva impactului mecanic. Comutatorul este, de asemenea, rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m) și are o gamă largă de temperaturi de funcționare (-40...+70 °C), asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Capul comutatorului selector ZB5AD203 este conform cu numeroase standarde și reglementări internaționale, inclusiv: JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-5-1 și JIS C8201-1. Produsul are, de asemenea, certificări DNV, CSA, BV, LROS și UL, care atestă calitatea și fiabilitatea acestuia. În plus, are o rezistență remarcabilă la vibrații și șocuri, rezistând la vibrații de 5 gn (f=2...500 Hz) conform IEC 60068-2-6, precum și o accelerație de 30 gn (18 ms) și 50 gn (11 ms) cu semiondă sinusoidală conform IEC 60068-2-27.
Date tehnice privind comutatorul selector Schneider Electric Harmony XB5 ZB5AD203
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Comutator selector
Denumire scurtă a produsului: ZB5
Material placă frontală: Plastic gri închis
Diametru de montare: 22 mm
Design cap: Standard
Cantitate minimă de vânzare: 1
Forma capului indicatorului: Rotundă
Tipul actuatorului: Intern
Profilul actuatorului: Mâner standard verde
Informații privind poziția actuatorului: 2 poziții 90°
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Denumirea stației: XALD 1...5 întrerupătoare
XALK 2...5 întrerupătoare
Cod compoziție electrică: C3 < 6 contacte cu blocuri simple montate pe panoul frontal
C4 < 6 contacte cu blocuri simple și duble montate pe panoul frontal
C5 < 5 contacte cu blocuri simple montate pe panoul frontal
C6 < 5 contacte cu blocuri simple și duble montate pe panoul frontal
C7 < 4 contacte cu blocuri simple montate pe panoul frontal
C8 < 4 contacte cu blocuri simple și duble montate pe panoul frontal
C11 < 3 contacte cu blocuri simple montate pe panoul frontal
C15 < 1 contact cu blocuri simple montate pe panoul frontal
SF1 < 3 contacte cu blocuri simple montate pe panoul frontal
SR1 < 3 contacte cu blocuri simple montate pe panoul posterior
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K
Clasa de protecție NEMA: NEMA 13
NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Standarde: JIS C8201-5-1
IEC 60947-1
UL 508
IEC 60947-5-4
CSA C22.2 Nr. 14
IEC 60947-5-1
JIS C8201-1
Certificări de produs: DNV
CSA
BV
LROS (Lloyds register of shipping)
UL listed
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
