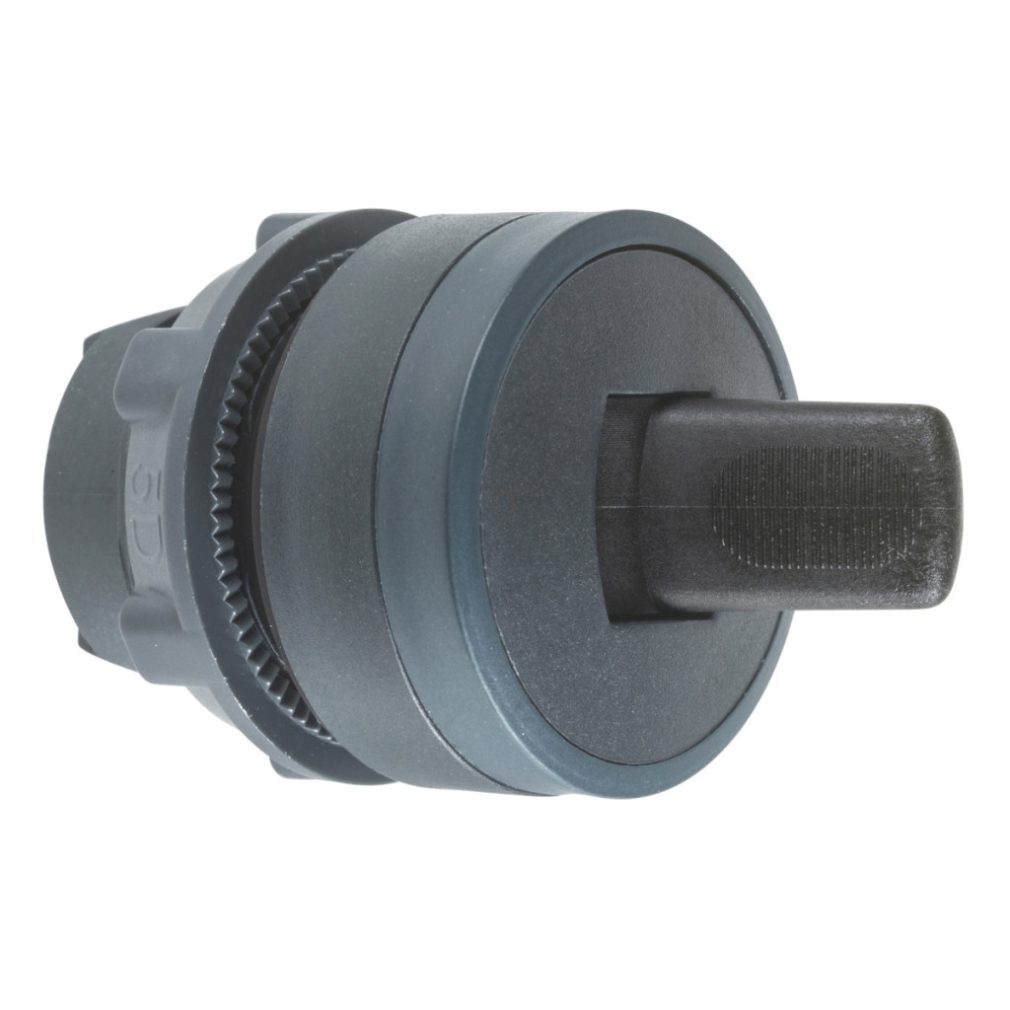

Capul comutatorului selector ZB5AD28 din gama Harmony XB5 de la Schneider Electric este conceput pentru aplicații industriale profesionale, oferind fiabilitate și durabilitate în utilizarea zilnică. Acest comutator basculant negru este un accesoriu compact și ergonomic, care se potrivește perfect în panourile de control industriale și interfețele mașinilor. Specificațiile tehnice ale comutatorului selector ZB5AD28 sunt remarcabile: are un diametru standard de montare de 22 mm, asigurând compatibilitatea cu majoritatea tablourilor de distribuție industriale. Designul cu 2 poziții (90°) asigură că comutatorul rămâne în poziția selectată după acționare. Brațul basculant negru al comutatorului selector are un design ergonomic care asigură o utilizare confortabilă chiar și atunci când se poartă mănuși, în timp ce rama din plastic gri închis oferă stabilitate și un aspect estetic. Parametrii săi tehnici includ protecție IP66 conform IEC 60529 și clasificările NEMA 13 și NEMA 4X, care asigură protecție împotriva prafului și a apei chiar și în medii industriale dure. Comutatorul poate rezista la spălare la o presiune de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri și are rezistență la impact mecanic IK06. Durata sa de viață mecanică este impresionantă: 500.000 de cicluri, garantând o funcționare fiabilă pe termen lung. Intervalul de temperatură de funcționare al comutatorului este între -40 °C și +70 °C, asigurând o funcționare corespunzătoare chiar și în condiții de mediu extreme. Din punct de vedere electric, acesta aparține categoriei de supratensiune Clasa II conform IEC 60536. ZB5AD28 este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-5-4, CSA C22.2 Nr. 14, UL 508, IEC 60947-1, JIS C8201-5-1 și JIS C8201-1. Produsul are, de asemenea, certificări DNV, UL, LROS, BV și CSA, care garantează o calitate înaltă și conformitatea cu standardele internaționale. Capul comutatorului selector ZB5AD28 poate fi utilizat cu diverse configurații electrice: cod C11 (max. 3 contacte cu blocuri individuale montate pe panoul frontal), cod C12 (max. 6 contacte cu blocuri individuale montate pe panoul frontal), cod C15 (max. 1 contact cu blocuri individuale montate pe panoul frontal), Cod SF1 (max. 3 contacte pe panoul frontal cu blocuri individuale), cod SR1 (max. 3 contacte pe panoul din spate cu blocuri individuale) și cod C13 (max. 6 contacte pe panoul frontal cu blocuri individuale și duble). Produsul este ideal pentru utilizarea cu stațiile de decuplare XALD 1-5 și XALK 2-5. Capul comutatorului selector Schneider Electric ZB5AD28 este soluția ideală pentru automatizarea industrială, controlul mașinilor, liniile de producție și alte aplicații profesionale în care sunt necesare elemente de comutare fiabile și durabile pentru o funcționare sigură și eficientă.
Schneider Electric Harmony XB5 - ZB5AD28 - cap comutator selector din plastic, Ø22, 2 poziții, basculant, negru date tehnice
Informații generale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumirea scurtă a dispozitivului: ZB5
Tipul comenzii: Autoblocantă (rămâne în poziție)
Materialul plăcii frontale: Plastic gri închis
Profil de control: Comutator basculant negru
Informații suplimentare despre control: Pârghie neagră
Număr de poziții: 2 poziții 90°
Caracteristici tehnice
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate indicator: Rotundă
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 45 mm
Durată de viață mecanică: 500.000 de cicluri
Caracteristici electrice
Cod compoziție electrică:
C11: max. 3 contacte utilizate cu blocuri individuale, montate pe panoul frontal
C12: max. 6 contacte cu blocuri individuale, montate pe panoul frontal
C15: max. 1 contact cu blocuri individuale, montat pe panoul frontal
SF1: max. 3 contacte cu blocuri individuale, montate pe panoul frontal
SR1: max. 3 contacte cu blocuri individuale, montate pe panoul posterior
C13: max. 6 contacte cu blocuri individuale și duble, montate pe panoul frontal
Parametri de mediu
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55°C, distanță: 0,1 m
Grad de protecție IK: IK06
Interval de temperatură de funcționare: -40...70 °C
Interval de temperatură de depozitare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
Standarde și certificări
Standarde: IEC 60947-5-1, IEC 60947-5-4, CSA C22.2 nr. 14, UL 508, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Certificări de produs: DNV, UL listat, LROS (Lloyds register of shipping), BV, CSA
