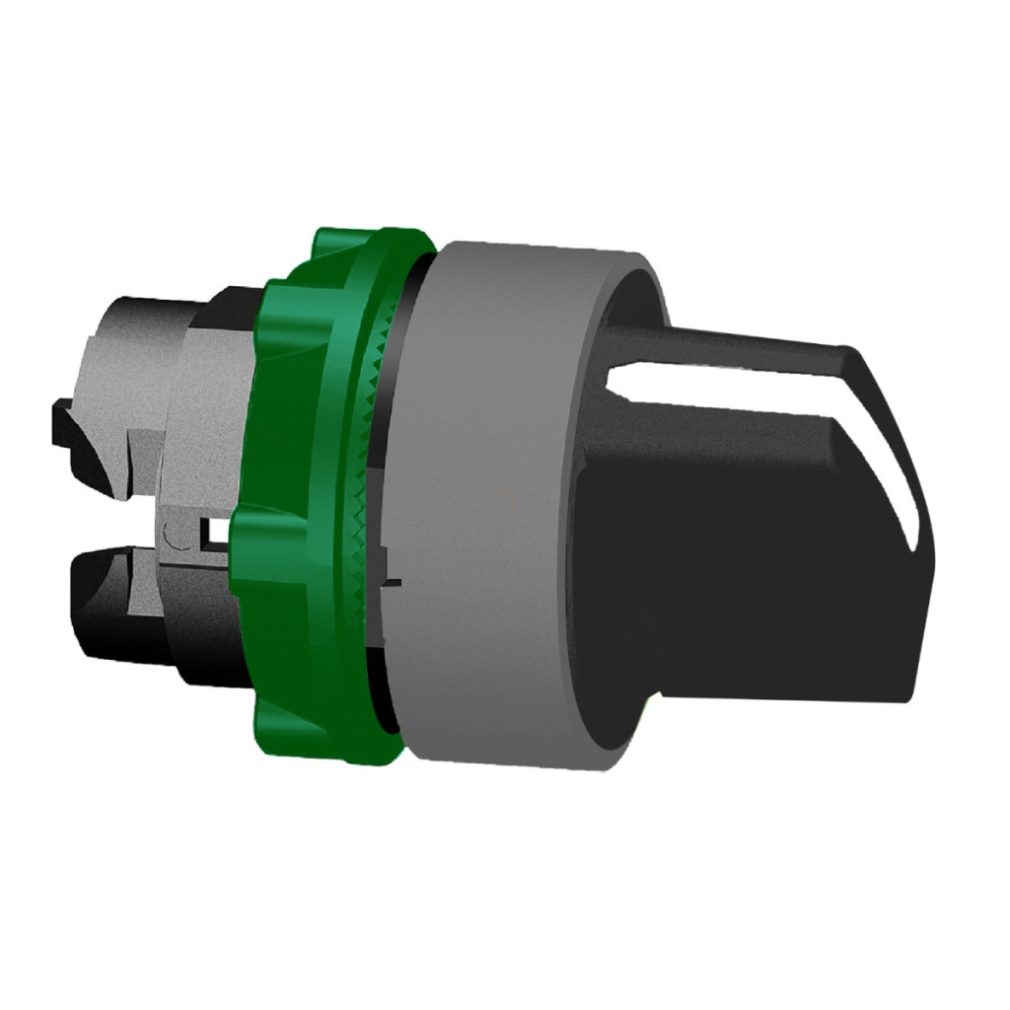

Capul comutatorului selector ZB5AD301C0 din seria Harmony XB5 de la Schneider Electric este o alegere excelentă printre componentele de control industrial de ultimă generație, atât pentru aplicații de automatizare, cât și pentru controlul mașinilor. Acest comutator de calitate superioară, cu capac din plastic, asigură o funcționare fiabilă chiar și în cele mai exigente medii industriale. Produsul are o dimensiune standard de montare de 22 mm în diametru, fiind compatibil cu majoritatea tablourilor de distribuție și panourilor de control industriale. Marginea din plastic gri din jurul comutatorului selector alb cu mâner standard nu numai că oferă un aspect estetic, dar este și avantajoasă în utilizarea practică, deoarece este clar vizibilă și ușor de identificat. Comutatorul selector poate fi setat în 3 poziții diferite (+/- 45°) și are un mod de blocare, ceea ce înseamnă că comutatorul rămâne în poziția setată până la următoarea reglare manuală. Capul comutatorului selector ZB5AD301C0 este extrem de durabil, capabil să efectueze până la 1.000.000 de cicluri de comutare fără defecțiuni. Această durabilitate mecanică este deosebit de valoroasă în medii în care comutatoarele sunt utilizate frecvent. Produsul are un grad de protecție IP67 conform IEC 60529, care oferă protecție completă împotriva prafului și protecție împotriva imersiei temporare în apă. De asemenea, este conform cu clasele de protecție NEMA 13 și NEMA 4X, ceea ce îl face rezistent la ulei, apă și substanțe necorozive. Comutatorul este protejat împotriva spălării cu presiune înaltă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce poate fi deosebit de important în medii industriale în care echipamentele necesită curățare regulată. Dispozitivul oferă o gamă largă de temperaturi de funcționare: poate fi utilizat între -40 °C și +70 °C și poate fi depozitat în același interval. Acest lucru permite utilizarea sa atât în echipamente de interior, cât și de exterior care funcționează în condiții climatice extreme. Produsul are, de asemenea, o rezistență remarcabilă la impact, cu un rating IK06 conform IEC 50102, și poate rezista la vibrații de 5 gn în intervalul de frecvență 2-500 Hz conform IEC 60068-2-6, precum și la 30 gn (18 ms) și 50 gn (11 ms) conform IEC 60068-2-27. Acești parametri asigură o funcționare fiabilă chiar și în medii în care dispozitivul poate fi supus unui impact mecanic semnificativ. Produsul este conform cu numeroase standarde și certificări internaționale, inclusiv: JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508, JIS C8201-1. De asemenea, este certificat DNV, CSA, BV, LROS și UL, ceea ce permite o aplicabilitate largă în diverse piețe și industrii.
Schneider Electric Harmony XB5 - ZB5AD301C0 date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumire scurtă a produsului: ZB5
Material ramă: Plastic gri
Diametru montare: 22 mm
Tip cap: Standard
Formă cap indicator: Rotundă
Tip acționare: Fixă (menținere poziție)
Profil acționare: Mâner standard alb
Informații poziție acționare: 3 poziții +/- 45°
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Denumirea stației: XALD 1...5 decupaje, XALK 2...5 decupaje
Coduri de asamblare electrică
C3: <6 contacte pentru utilizare cu blocuri individuale pentru fixare frontală
C4: Utilizarea a <6 contacte cu blocuri simple și duble pentru montare frontală
C5: Utilizarea a <5 contacte cu blocuri simple pentru montare frontală
C6: Utilizarea a <5 contacte cu blocuri simple și duble pentru montare frontală
C7: <4 contacte utilizate cu blocuri simple pentru montare frontală
C8: <4 contacte utilizate cu blocuri simple și duble pentru montare frontală
C11: <3 contacte utilizate cu blocuri simple pentru montare frontală
SF1: <3 contacte pentru montare frontală cu blocuri individuale
SR1: <3 contacte pentru montare posterioară cu blocuri individuale
Parametri de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de rezistență la impact IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
