Gama de produse Schneider Electric Harmony XB5 Capul comutatorului selector ZB5AD303C0 este un element de control industrial extrem de versatil, fabricat la standarde înalte de calitate. Acest cap de comutator din plastic cu 3 poziții este alegerea ideală pentru diverse aplicații industriale de automatizare și control, unde sunt necesare elemente de operare fiabile și durabile. Capul comutatorului selector ZB5AD303C0 se potrivește într-un orificiu de montare standard de 22 mm, care este standardul industrial pentru instalarea în panouri de control. Combinația dintre mânerul standard verde și marginea gri nu numai că oferă un aspect estetic, dar și facilitează identificarea în timpul funcționării. Comutatorul poate fi setat în 3 poziții diferite (+/- 45°) și are o funcție de blocare, ceea ce înseamnă că comutatorul rămâne în poziția setată chiar și după ce operatorul îl eliberează, fiind ideal pentru sarcini de control care necesită mai multe stări. Produsul are parametri tehnici remarcabili, care garantează o durată lungă de viață și o funcționare fiabilă chiar și în cele mai dure medii industriale. Durata sa de viață mecanică este de 1.000.000 de cicluri de comutare, ceea ce înseamnă o durabilitate excepțională. Datorită protecției IP67, este complet rezistent la pătrunderea prafului și a apei, astfel încât poate fi utilizat în siguranță în medii umede sau prăfuite. De asemenea, este conform cu standardele NEMA 13 și NEMA 4X și este rezistent la spălarea cu presiune înaltă (7.000.000 Pa la 55 °C, de la o distanță de 0,1 m). Clasa IK06 garantează rezistența sa la impactul mecanic. Capul comutatorului selector poate fi utilizat la temperaturi ambientale cuprinse între -40 °C și +70 °C, ceea ce oferă o gamă extrem de largă de funcționare pentru o mare varietate de aplicații. Produsul este conform cu numeroase standarde și certificări internaționale, printre care: CSA C22.2 nr. 14, IEC 60947-5-1, JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-1. De asemenea, are certificare DNV, CSA, BV, LROS (Lloyds Register of Shipping) și UL, ceea ce dovedește acceptarea și fiabilitatea globală a produsului. Capul comutatorului selector ZB5AD303C0 poate fi utilizat cu o serie de configurații electrice diferite, iar fișa tehnică oferă informații detaliate despre configurațiile electrice corespunzătoare codurilor C3, C4, C5, C6, C7, C8, C11, SF1 și SR1. Aceste configurații diferite permit utilizarea comutatorului selector cu până la 6 contacte în diverse combinații, atât în modul de montare frontală, cât și în cel de montare posterioară. Produsul este, în esență, un element de bază la care pot fi conectate componente suplimentare pentru a obține funcția dorită.

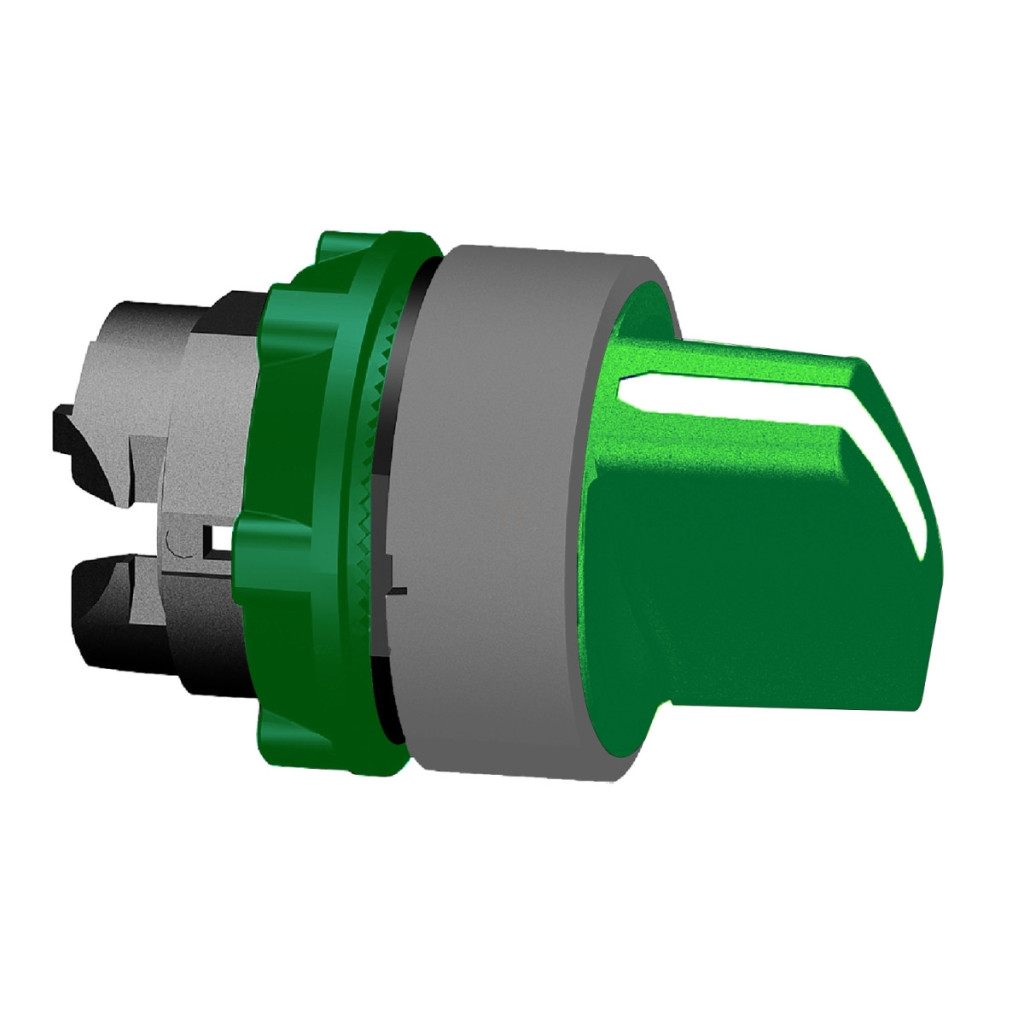

Schneider Electric Harmony XB5 - ZB5AD303C0 - cap comutator selector din plastic, Ø22, 3 poziții, verde, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumire scurtă: ZB5
Material cadru: Plastic, acoperire gri
Diametru de montare: 22 mm
Tip de control: fix (fix)
Profil de control: Mâner standard verde
Număr de poziții de blocare: 3 poziții +/- 45°
Formă cap: Rotundă
Parametri tehnici
Dimensiuni CAD: 29 mm lățime × 29 mm înălțime × 46 mm adâncime
Durată de viață mecanică: 1.000.000 de cicluri de comutare
Cod de asamblare electrică: C3, C4, C5, C6, C7, C8, C11, SF1, SR1 (diverse configurații de contact)
Caracteristici de mediu
Grad de protecție: IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Interval de temperatură de funcționare: -40...+70 °C Interval de temperatură de depozitare: -40...+70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Standarde și certificări
Conformitate cu standardele: CSA C22.2 nr. 14, IEC 60947-5-1, JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Certificări ale produsului: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la impact (alternativă): 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
