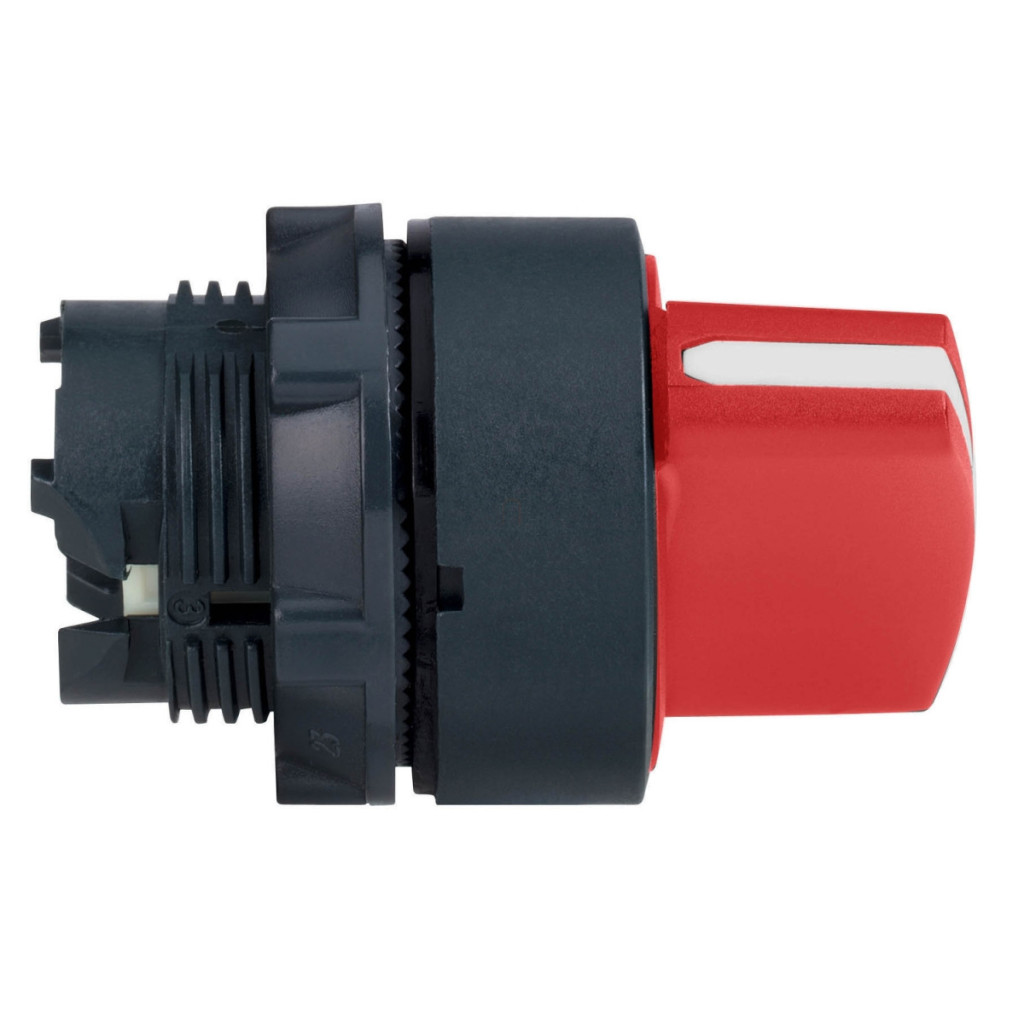

Capul comutatorului selector Schneider Electric Harmony XB5 (ZB5AD304) este un element de control industrial de înaltă calitate, care se remarcă pe piață datorită versatilității și designului său robust. Produsul face parte din familia fiabilă Harmony XB5 de la Schneider Electric, care și-a dovedit deja eficiența în medii industriale unde durabilitatea și fiabilitatea sunt de o importanță capitală. ZB5AD304 este un comutator selector cu diametrul de 22 mm și mâner standard roșu. Acest design cu 3 poziții, +/- 45°, asigură menținerea comutatorului în poziția setată fără intervenție externă. Cu rama sa din plastic gri închis și designul rotund, capul comutatorului se potrivește perfect în panourile de control industriale, dulapurile de comutare sau carcasele separate. Produsul servește ca element de bază la care pot fi conectate componente electrice suplimentare pentru a obține funcțiile dorite. Parametrii tehnici ai ZB5AD304 sunt impresionanți. Produsul poate fi utilizat cu diverse coduri de asamblare electrică, inclusiv configurații C3, C4, C5, C6, C7, C8, C11, SF1 și SR1, care funcționează cu un număr diferit de contacte pentru montare frontală sau posterioară. Durabilitatea sa mecanică este remarcabilă: garantează 1.000.000 de cicluri de comutare, asigurând o durată lungă de viață chiar și în condiții de utilizare intensivă. Dimensiunile CAD - 29 mm lățime, 29 mm înălțime și 46 mm adâncime - permit un design compact, păstrând în același timp toate funcționalitățile necesare. Este compatibil cu stațiile de decupare XALD 1-5 și XALK 2-5, oferind opțiuni versatile de instalare. Caracteristicile de mediu ale produsului sunt, de asemenea, remarcabile. Este clasificat IP67, IP69 și IP69K conform IEC 60529, ceea ce înseamnă protecție completă împotriva prafului și protecție împotriva jeturilor de apă de înaltă presiune și temperatură ridicată. De asemenea, este conform cu standardele NEMA 13 și NEMA 4X. Comutatorul poate rezista la spălarea cu presiune înaltă la 55 °C și 7.000.000 Pa de la o distanță de 0,1 m, ceea ce asigură o rezistență excepțională la mediul înconjurător. Clasificarea IK06 (conform IEC 50102) garantează o rezistență mecanică adecvată la impact. Produsul poate fi depozitat și utilizat într-un interval de temperatură de la -40 la +70 °C, asigurând o aplicabilitate largă în diverse condiții de mediu. Comutatorul are protecție împotriva supratensiunii de clasa II conform IEC 60536. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 Nr. 14, UL 508 și JIS C8201-1.
Schneider Electric Harmony XB5 - ZB5AD304 - date tehnice privind capul comutatorului selector din plastic
Date generale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumire scurtă a dispozitivului: ZB5
Material cadru: Plastic gri închis
Diametru de montare: 22 mm
Formă cap: Rotundă
Mod de funcționare: fix (rămâne într-o poziție fixă)
Profil de control: Mâner standard roșu
Informații despre poziție: 3 poziții, +/- 45°
Dimensiuni
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 46 mm
Caracteristici electrice
Coduri de asamblare electrică:
C3: <6 contacte utilizând blocuri simple, montare pe panou frontal
C4: <6 contacte utilizând blocuri simple și duble, montare pe panou frontal
C5: <5 contacte utilizând blocuri simple, montare pe panoul frontal
C6: <5 contacte utilizând blocuri simple și duble, montare pe panoul frontal
C7: <4 contacte utilizând blocuri simple, montare pe panoul frontal
C8: <4 contacte utilizând blocuri simple și duble, montare pe panoul frontal
C11: <3 contacte utilizând blocuri simple, montare pe panoul frontal
SF1: <3 contacte utilizând blocuri simple, montare pe panoul frontal
SR1: <3 contacte utilizând blocuri simple, montare pe panoul din spate
Caracteristici mecanice
Durată de viață mecanică: 1.000.000 de cicluri
Denumirea stației: XALD 1...5 întrerupătoare, XALK 2...5 întrerupătoare
Caracteristici de mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Certificate și standarde
Standarde: IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 nr. 14, UL 508, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
