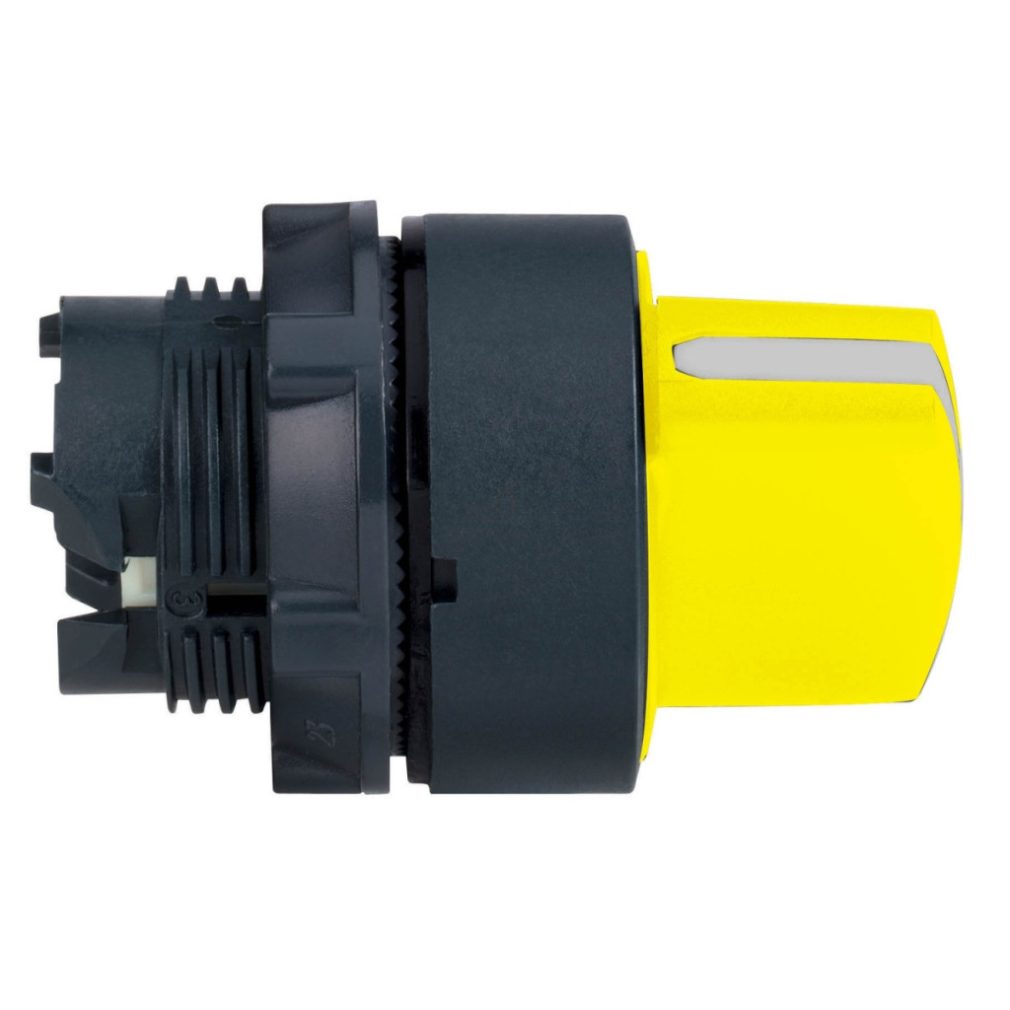

Parte a gamei Schneider Electric Harmony XB5, ZB5AD305 este un comutator selector de înaltă calitate, cu 3 poziții, destinat utilizării în medii industriale și pe diverse panouri de control. Acest comutator galben este un component compatibil cu popularele serii Harmony XB5 și XB4, se potrivește într-un orificiu de montare standard de 22 mm și asigură o funcționare durabilă și fiabilă. Capul comutatorului selector ZB5AD305 are un mâner standard galben încadrat într-un cadru din plastic gri închis, de tip fix, ceea ce înseamnă că comutatorul rămâne în poziția selectată până la următoarea acțiune. Cele trei poziții pot fi setate la unghiuri de +/- 45°, permițând implementarea ușoară a diverselor funcții de control. Designul ergonomic al capului comutatorului și culoarea galbenă contrastantă asigură o bună vizibilitate și o manipulare ușoară chiar și în medii industriale. Din punct de vedere tehnic, capul comutatorului ZB5AD305 poate fi configurat într-o mare varietate de moduri, cu diferite aranjamente de contacte. Acesta acceptă codurile de asamblare electrică C3, C4, C5, C6, C7, C8, C11, SF1 și SR1, care permit diferite aranjamente de contacte, atât blocuri simple, cât și duble, în montare frontală sau posterioară. Comutatorul poate fi extins la maximum 6 contacte, în funcție de configurația utilizată. Are o durată de viață mecanică remarcabilă, garantând 1.000.000 de cicluri de comutare, ceea ce permite o funcționare fiabilă pe termen lung în aplicații industriale. Capul comutatorului ZB5AD305 are caracteristici de protecție excelente: IP67, clasele de protecție IP69 și IP69K asigură protecție împotriva prafului și a apei, chiar și împotriva spălării cu presiune înaltă (7.000.000 Pa la 55 °C, de la o distanță de 0,1 m). Comutatorul este, de asemenea, conform cu clasificările NEMA 13 și NEMA 4X. Clasa de rezistență la impact IK06 asigură protecție mecanică. Poate fi utilizat într-un interval larg de temperaturi de funcționare (-40...+70 °C) și este conform cu standardele internaționale relevante, inclusiv UL 508, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1 și JIS C8201-1. Deține numeroase certificări recunoscute la nivel internațional, precum DNV, CSA, BV, LROS și UL, care garantează fiabilitatea și calitatea produsului la nivel mondial.
Schneider Electric Harmony XB5 - ZB5AD305 - date tehnice privind capul comutatorului selector din plastic
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Cap comutator selector
Denumirea scurtă a dispozitivului: ZB5
Materialul cadrului: Plastic gri închis
Diametru de montare: 22 mm
Tipul capului: Standard
Cantitate minimă de vânzare: 1
Forma capului unității indicatoare: Rotundă
Tip operator: Fix (rămâne în poziție)
Profil operator: Mâner standard galben
Informații privind poziția operatorului: 3 poziții +/- 45°
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Denumirea stației: XALD 1...5 decupaje, XALK 2...5 decupaje
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă în timpul depozitării: -40 până la 70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
