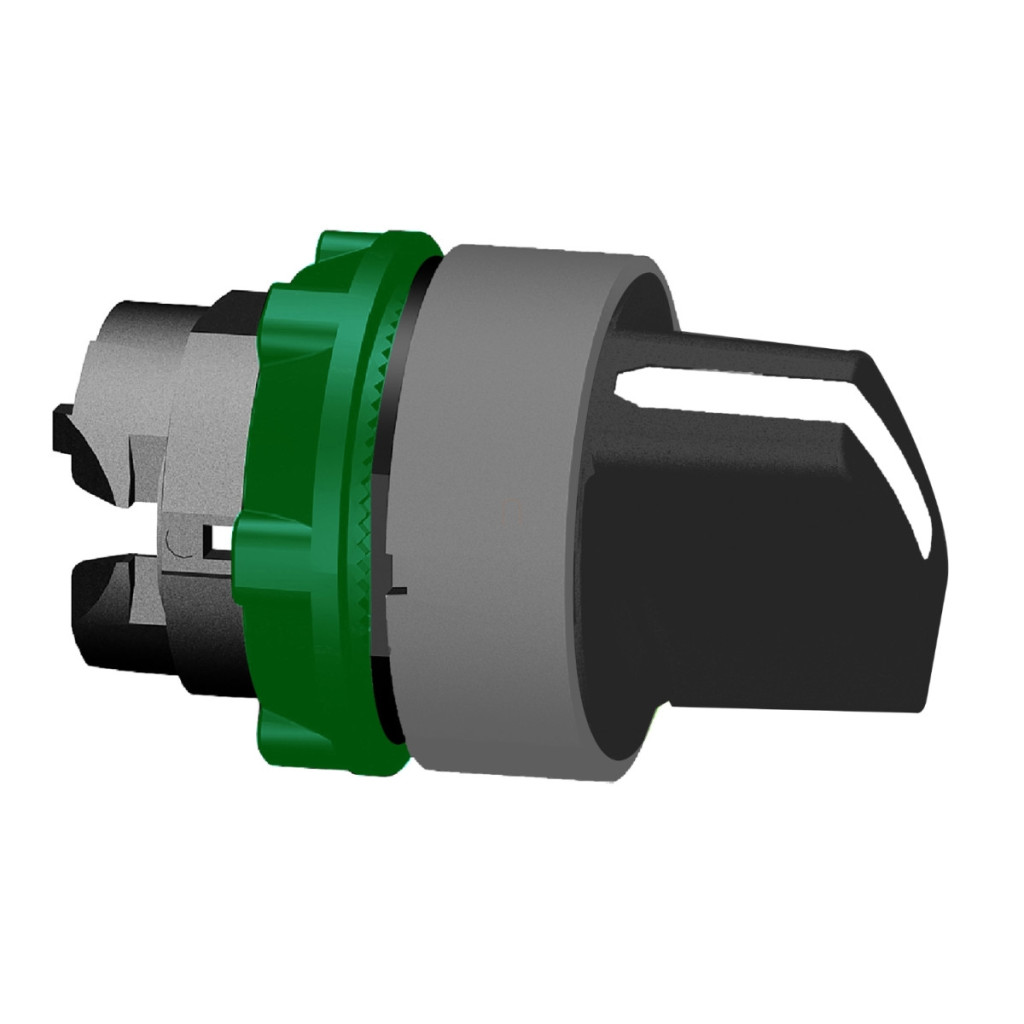

Capul comutatorului selector ZB5AD3C0 din seria Harmony XB5 de la Schneider Electric este un element de control industrial de înaltă calitate, care asigură o funcționare fiabilă într-o varietate de aplicații industriale. Acest cap comutator selector din plastic negru are 3 poziții și este echipat cu o ramă gri, care se potrivește perfect în mediile industriale moderne. Designul compact cu diametrul de 22 mm permite instalarea ușoară în panourile de control, în timp ce durabilitatea mecanică ridicată garantează o durată lungă de viață. Capul comutatorului selector ZB5AD3C0 este un element de control de bază cu un mod de operare „stay put”, ceea ce înseamnă că rămâne în poziția dată după operațiunea de comutare. Cele trei poziții pot fi obținute cu o rotație de +/- 45°, permițând implementarea ușoară a diverselor funcții de control. Designul ergonomic al mânerului standard negru asigură o manevrare confortabilă chiar și în cazul utilizării frecvente. Designul rotund al comutatorului și capacul din plastic gri conferă produsului un aspect estetic care se potrivește bine cu orice design al panoului de control. Din punct de vedere tehnic, capul comutatorului selector ZB5AD3C0 are caracteristici remarcabile. Durata sa de viață mecanică de 1.000.000 de cicluri de comutare asigură fiabilitate pe termen lung chiar și în medii industriale intensive. Produsul are un grad de protecție IP67 conform IEC 60529, care oferă protecție completă împotriva prafului și imersiei temporare în apă. În plus, este conform cu clasele de protecție NEMA 13 și NEMA 4X, sporind și mai mult posibilitățile sale de aplicare în diverse condiții de mediu. Comutatorul poate rezista, de asemenea, la spălarea cu presiune înaltă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce îl face ideal pentru mediile industriale în care este necesară curățarea regulată. Capul comutatorului selector ZB5AD3C0 poate fi utilizat într-un interval de temperatură ambiantă de la -40 la +70 °C, atât în timpul depozitării, cât și în timpul funcționării, oferind o flexibilitate excepțională într-o varietate de aplicații. Produsul aparține clasei de protecție la supratensiune II conform IEC 60536. Comutatorul selector este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-1, UL 508, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4 și JIS C8201-1. De asemenea, are certificări DNV, CSA, BV, LROS (Lloyds register of shipping) și UL, asigurând o largă acceptare și compatibilitate internațională. Capul comutatorului selector ZB5AD3C0 are o rezistență excelentă la vibrații și șocuri. Are o rezistență la vibrații de 5 gn în intervalul 2...500 Hz conform IEC 60068-2-6, precum și o rezistență la șocuri cu accelerație semiondă de 30 gn (durată 18 ms) și 50 gn (durată 11 ms) conform IEC 60068-2-27. Aceste caracteristici asigură o funcționare fiabilă chiar și în medii industriale în care echipamentul poate fi supus unor impacturi mecanice semnificative. Capul comutatorului selector ZB5AD3C0 are dimensiuni compacte, cu o lățime de 29 mm, o înălțime de 29 mm și o adâncime de 46 mm, ceea ce facilitează instalarea în diverse panouri de control, în special acolo unde economisirea spațiului este un factor important.
Schneider Electric Harmony XB5 - ZB5AD3C0 - date tehnice privind capul comutatorului selector din plastic
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumirea scurtă a dispozitivului: ZB5
Materialul ramei: Plastic, acoperire gri
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Fixă (poziție fixă)
Profil acționare: Mâner standard negru
Informații poziție acționare: 3 poziții +/- 45°
Caracteristici suplimentare
Dimensiuni CAD: 29 mm lățime, 29 mm înălțime, 46 mm adâncime
Durată de viață mecanică: 1.000.000 de cicluri
Denumirea stației: XALD 1...5 decupaje, XALK 2...5 întrerupătoare
Cod de asamblare electrică: C3, C4, C5, C6, C7, C8, C11, SF1, SR1 pentru diferite configurații de contact
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă pentru depozitare: -40…70 °C
Temperatura ambiantă pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Nivel de protecție IP: IP67 conform IEC 60529
Nivel de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Nivel de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Conformitate cu standardele: IEC 60947-5-1, UL 508, CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds register of shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
