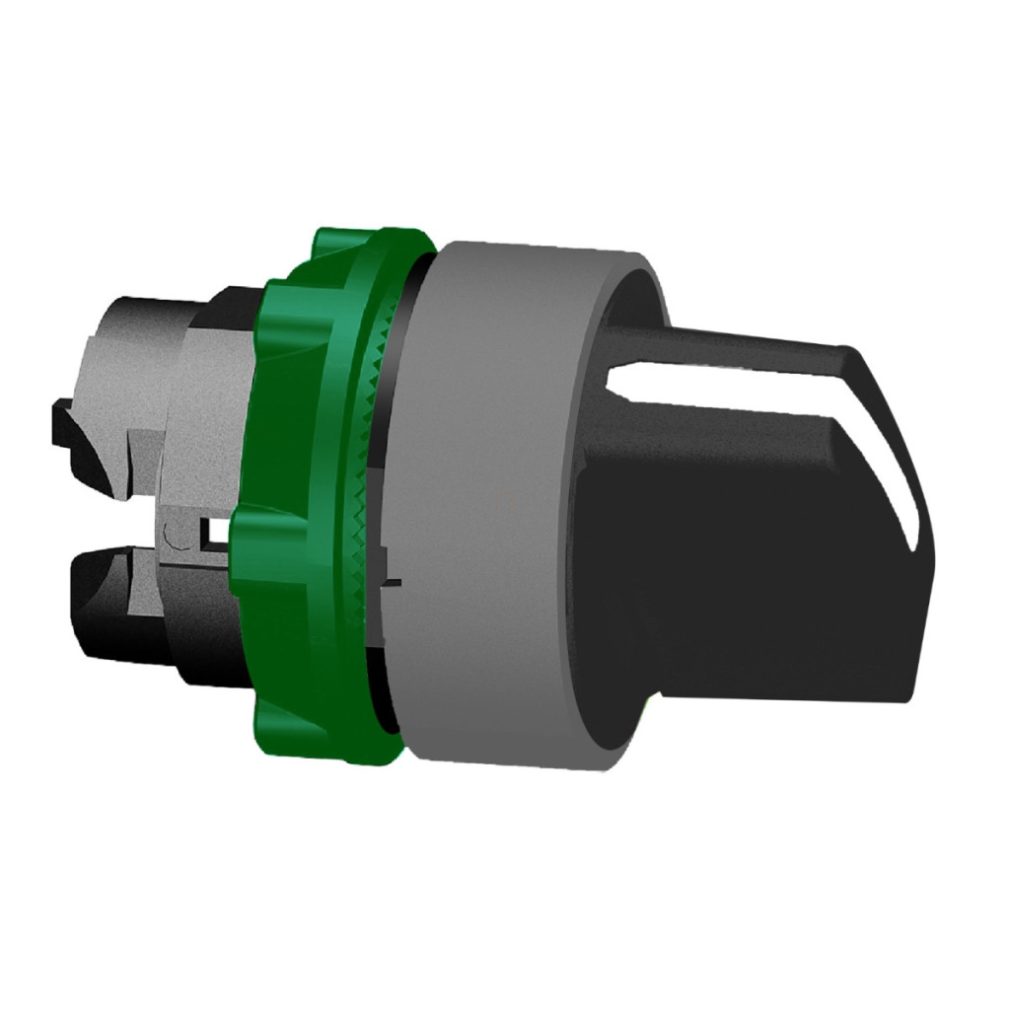

Capul comutatorului selector Schneider Electric Harmony XB5 seria ZB5AD501C0 este soluția ideală pentru proiectarea echipamentelor profesionale de control industrial. Acest cap comutator din plastic, alb, cu diametrul de 22 mm, cu 3 poziții, cu arc de revenire centrală, are o margine gri și poate fi utilizat în mod fiabil într-o gamă largă de aplicații industriale. Ca parte a familiei de produse ZB5, acest comutator selector este fabricat din plastic de înaltă calitate și are rama gri caracteristică Schneider Electric. Designul standard cu indicator rotund are un mâner alb care poate fi setat în 3 poziții diferite (+/- 45°) și revine automat la poziția centrală datorită mecanismului său cu arc. Această caracteristică este deosebit de avantajoasă în procesele de control în care starea implicită trebuie restabilită imediat după comutarea momentană. Capul comutatorului selector ZB5AD501C0 oferă o durabilitate excepțională de până la 1.000.000 de cicluri de comutare, ceea ce se traduce printr-o durată de viață mecanică remarcabilă. Dimensiunile CAD ale produsului sunt: 29 mm lățime, 29 mm înălțime și 46 mm adâncime. Poate fi utilizat într-o varietate de configurații electrice prin adăugarea blocurilor de contact adecvate, corespunzătoare codurilor C3, C4, C5, C6, C7, C8, C11, SF1 și SR1, cu diferite numere de contacte și aranjamente. Produsul este compatibil cu stațiile de tip XALD și XALK, cu 1-5 întrerupătoare. În ceea ce privește parametrii de mediu, capul comutatorului ZB5AD501C0 are protecție TH și poate funcționa în mod fiabil într-un interval larg de temperaturi (-40...+70 °C). Produsul are protecție IP67 conform IEC 60529 și îndeplinește, de asemenea, cerințele NEMA 13 și NEMA 4X. Este deosebit de remarcabil pentru rezistența sa la spălarea cu presiune înaltă (7.000.000 Pa la 55 °C, de la o distanță de 0,1 m) și rezistența la impact IK06. Capul comutatorului este conform cu IEC 60947-1, IEC 60947-5-4, CSA C22.2 nr. 14, IEC 60947-5-1, JIS C8201-5-1, UL 508 și JIS C8201-1 și este certificat de DNV, CSA, BV, LROS și UL. În ceea ce privește rezistența la vibrații și șocuri, dispozitivul îndeplinește cerințele IEC 60068-2-6 și IEC 60068-2-27 (vibrații de 5 gn f=2...500 Hz și accelerație semiondă de 30 gn 18 ms și 50 gn 11 ms). Produsul este alegerea ideală pentru dulapuri industriale de comutație, panouri de control și sisteme de automatizare în care este necesară o funcție de comutator selector cu arc de întoarcere fiabilă și cu durată lungă de viață. Capul comutatorului ZB5AD501C0 poate fi montat într-o gaură standard cu diametrul de 22,5 mm, iar sistemul este completat prin adăugarea blocului de contact adecvat. Este recomandat în special pentru aplicații în care sunt importante un design industrial robust, protecție ridicată și durată lungă de viață mecanică.
Schneider Electric Harmony XB5 - ZB5AD501C0 date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumire scurtă a produsului: ZB5
Material margine: Plastic, acoperire gri
Diametru de montare: 22 mm
Tip cap: Standard
Formă indicator: Rotundă
Tip acționare: Arc de revenire central
Profil acționare: Mâner standard alb
Informații privind poziția acționării: 3 poziții +/- 45°
Parametri tehnici
Dimensiuni CAD: 29 mm lățime x 29 mm înălțime x 46 mm adâncime
Durată de viață mecanică: 1.000.000 de cicluri
Denumire stație: XALD 1...5 decupaje, XALK 2...5 întrerupătoare
Coduri de asamblare electrică: C3, C4, C5, C6, C7, C8, C11, SF1, SR1 (număr și dispunere variabile ale contactelor)
Parametri de mediu
Tratament de protecție: TH
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II (conform IEC 60536)
Grad de protecție IP: IP67 (conform IEC 60529)
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Grad de protecție IK: IK06 (conform IEC 50102)
Standarde și certificări
Standarde: IEC 60947-1, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-5-1, UL 508, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
