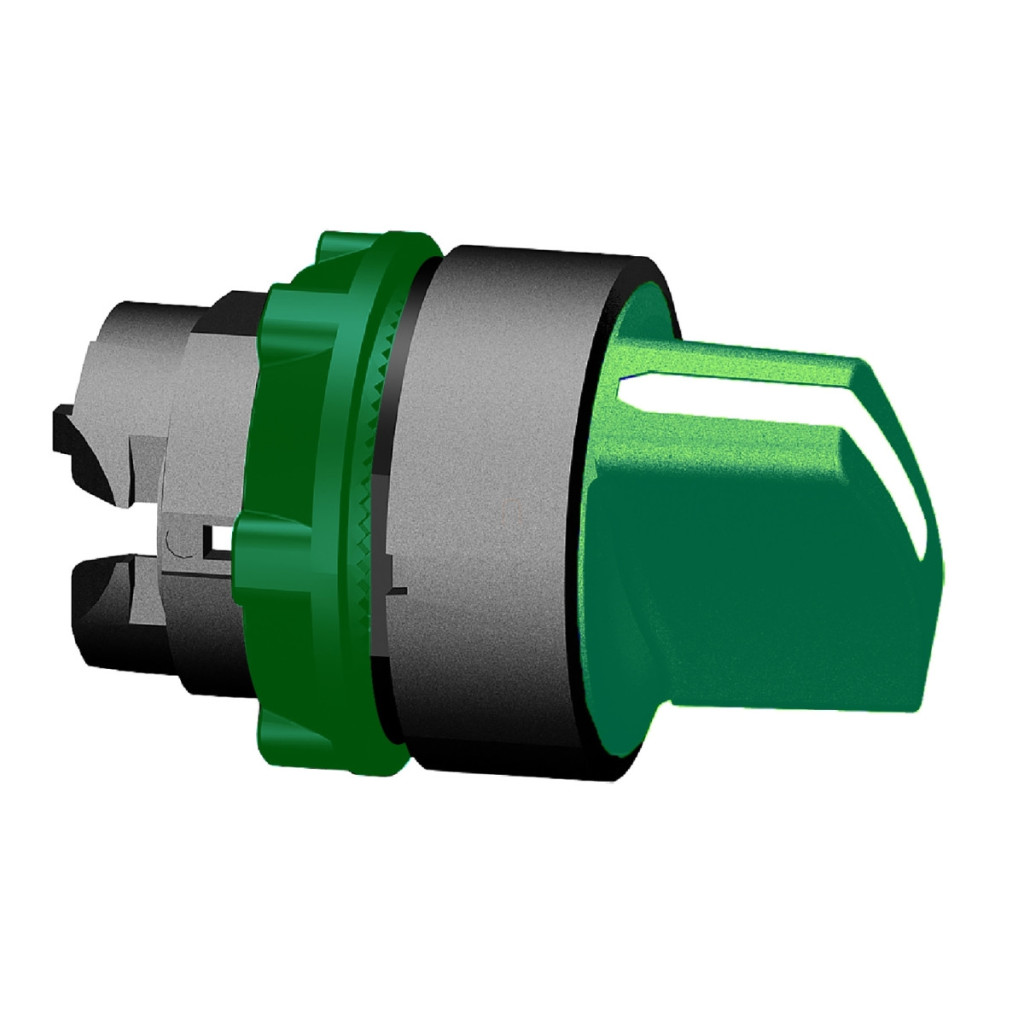

Capul comutatorului selector ZB5AD503 din familia de produse Schneider Electric Harmony XB5 este o componentă fiabilă pentru sistemele industriale de automatizare și control, fiind deosebit de potrivit pentru interfețele utilizatorilor din echipamentele mașinilor, dulapurile de comutație și panourile de control. Acest element de control cu 3 poziții, cu revenire centrală, de culoare verde, oferă o soluție de înaltă calitate pentru diverse sarcini de comutare. Capul comutatorului ZB5AD503 se potrivește în orificiile de montare standard cu diametrul de 22 mm, fiind compatibil cu cele mai comune aplicații industriale. Mânerul standard verde se potrivește în panoul frontal din plastic gri închis și are un design ergonomic pentru o operare ușoară. Comutatorul are trei poziții (+/- 45°) și, datorită designului său cu arc, revine automat la poziția centrală - această caracteristică este deosebit de utilă în aplicații de siguranță sau în situații în care este necesară revenirea automată la poziția implicită. Din punct de vedere tehnic, capul comutatorului selector ZB5AD503 are caracteristici remarcabile. Produsul oferă un nivel ridicat de protecție împotriva prafului și umezelii, confirmat de clasele de protecție IP67, IP69 și IP69K conform IEC 60529. Acest lucru permite utilizarea sa în medii în care pot avea loc spălări cu presiune ridicată (7000000 Pa, 55 °C, distanță de 0,1 m). Componenta, care este certificată NEMA 13 și NEMA 4X, este, de asemenea, rezistentă la impactul mecanic, așa cum garantează clasa de rezistență la impact IK06. Structura este extrem de durabilă, după cum o demonstrează durata de viață mecanică de 1.000.000 de cicluri de comutare. ZB5AD503 poate fi utilizat la temperaturi de funcționare și depozitare cuprinse între -40 și +70 °C, asigurând performanțe fiabile chiar și în condiții de mediu extreme. Capul comutatorului selector poate fi combinat cu diverse ansambluri electrice, asigurând o mare flexibilitate în utilizare. Configurațiile de contact corespunzătoare diferitelor coduri (C3, C4, C5, C6, C7, C8, C11, SF1, SR1) permit adaptarea comutatorului la diverse sarcini de control. Produsul este conform cu numeroase standarde internaționale, printre care: JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, UL 508 și JIS C8201-1. Calitatea și fiabilitatea sunt garantate de certificări internaționale precum DNV, CSA, BV, LROS (Lloyds Register of Shipping) și UL. Produsul este rezistent la vibrații (5 gn, f= 2...500 Hz) și șocuri (30 gn pentru 18 ms sau 50 gn pentru 11 ms cu accelerație semiondă sinusoidală), ceea ce sporește și mai mult adecvarea sa pentru utilizarea în medii industriale.
Schneider Electric Harmony XB5 - ZB5AD503 - date tehnice privind capul comutatorului selector din plastic
Caracteristici de bază
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumire scurtă: ZB5
Material placă frontală: Plastic gri închis
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă comandă: 1
Formă indicator: Rotundă
Tip element de control: Arc de revenire central
Profil element de control: Mâner standard verde
Poziții element de control: 3 poziții +/- 45°
Dimensiuni și caracteristici fizice
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Compatibilitate
Denumirea stației: XALD 1...5 deschideri, XALK 2...5 deschideri
Codul ansamblului electric: C3, C4, C5, C6, C7, C8, C11, SF1, SR1 pentru diverse combinații de blocuri de contact
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatura ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Rezistență la impact IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
