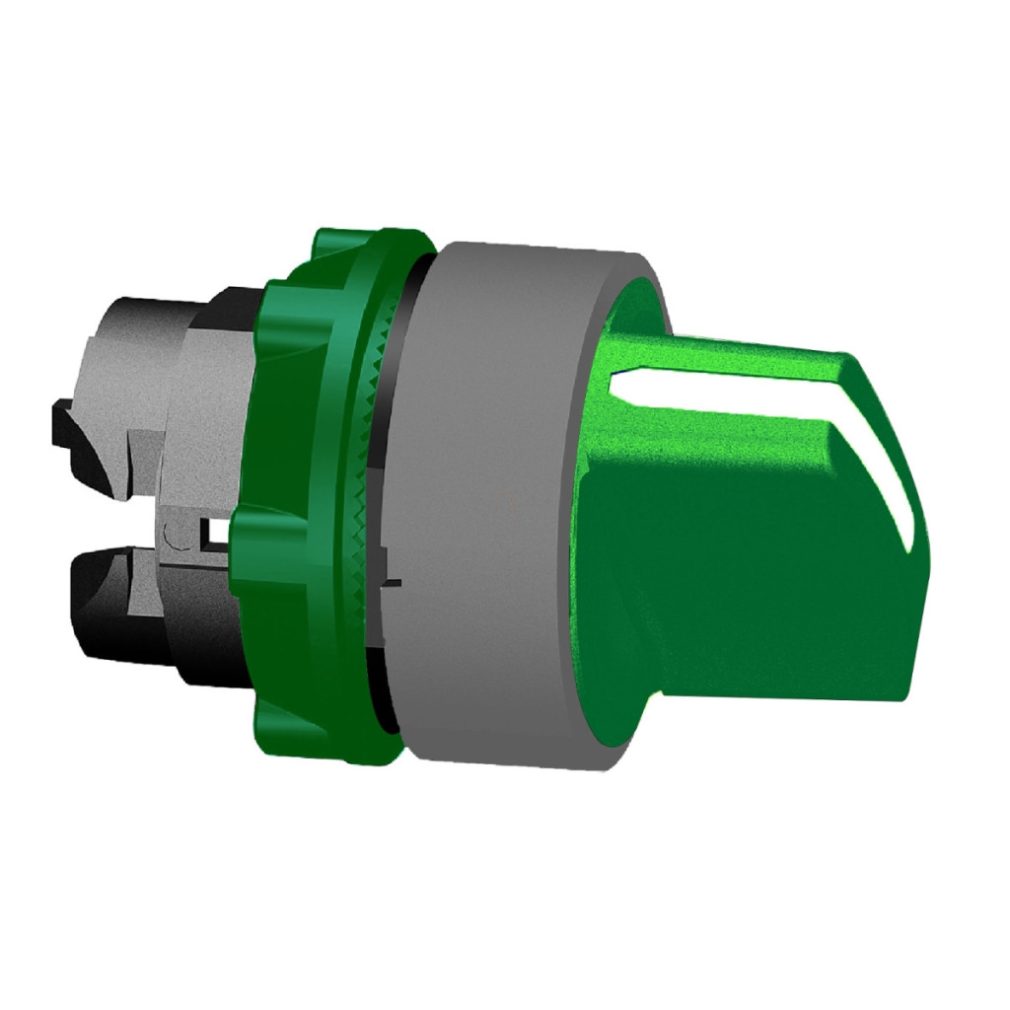

Capul comutatorului selector Schneider Electric Harmony XB5 seria ZB5AD503C0 este o soluție excelentă pentru panouri de control industriale și dulapuri de comutație. Acest cap comutator din plastic de calitate superioară reprezintă fiabilitatea și versatilitatea familiei de produse Harmony, în timp ce designul său ergonomic și culoarea verde asigură o operare intuitivă. ZB5AD503C0 este un comutator selector cu design standard care se potrivește într-un orificiu de montare cu diametrul de 22 mm și oferă o funcționare în 3 poziții cu un mecanism cu arc de revenire centrală. Poate fi activat prin rotirea cu +/- 45° din poziția centrală și revine automat la poziția centrală când este eliberat. Această caracteristică îl face ideal pentru aplicații în care, din motive de siguranță, este necesar ca comutatorul să nu rămână în poziția ON, cum ar fi în aplicații de oprire de urgență sau de control al ușilor de siguranță. Mânerul standard verde într-un cadru gri nu numai că oferă un aspect estetic, dar și crește vizibilitatea în condiții de iluminare dificile datorită culorii sale contrastante. Comutatorul este extrem de durabil, dovadă fiind durata sa de viață mecanică de 1.000.000 de cicluri de comutare. Caracteristicile sale de rezistență la mediul înconjurător sunt remarcabile: protecție IP67 conform IEC 60529, ceea ce înseamnă protecție completă împotriva prafului și imersiei temporare în apă. De asemenea, este conform cu standardele NEMA 13 și NEMA 4X, fiind protejat împotriva prafului, uleiului și substanțelor necorozive, precum și rezistent la stropirea cu apă. Comutatorul cu tratament de protecție TH funcționează fiabil la temperaturi ambientale cuprinse între -40 °C și +70 °C, fiind potrivit pentru utilizare în condiții meteorologice extreme. Diverse blocuri de contact pot fi conectate la capul comutatorului selector Harmony XB5 ZB5AD503C0, permițând o varietate de configurații electrice. Codurile de asamblare electrică ale produsului (C3, C4, C5, C6, C7, C8, C11, SF1, SR1) permit diferite combinații de contacte, până la un maximum de 6 contacte. În timpul funcționării comutatorului cu revenire prin arc, starea contactelor se modifică în funcție de cele trei poziții (315°, 0°, 45°), care sunt documentate cu precizie în informațiile despre produs. Comutatorul selector Schneider Electric Harmony XB5 ZB5AD503C0 este conform cu numeroase standarde internaționale, inclusiv JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, UL 508 și JIS C8201-1. De asemenea, are certificări DNV, CSA, BV, LROS și UL, care garantează calitatea și fiabilitatea în orice mediu industrial. Rezistența ridicată la șocuri și vibrații (rezistență la șocuri de 30 gn, rezistență la vibrații de 5 gn) sporește și mai mult fiabilitatea produsului, chiar și în cele mai dure condiții.
Schneider Electric Harmony XB5 - ZB5AD503C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Pentru comutator selector de cap
Denumire scurtă a dispozitivului: ZB5
Material cadru: Plastic, galvanizat gri
Diametru de montare: 22 mm
Formă cap: Rotundă
Tip de funcționare: Revenire la centru cu arc
Profil de funcționare: Mâner standard verde
Informații privind poziția de funcționare: 3 poziții +/- 45°
Dimensiuni
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 46 mm
Caracteristici mecanice
Durată de viață mecanică: 1.000.000 de cicluri
Caracteristici electrice
Cod de asamblare electrică: C3 pentru max. 6 contacte, cu blocuri simple montate pe placa frontală
C4 pentru max. 6 contacte, cu blocuri simple și duble montate pe placa frontală
C5 pentru max. 5 contacte, cu blocuri simple montate pe panoul frontal
C6 max. 5 contacte, cu blocuri simple și duble montate pe panoul frontal
C7 max. 4 contacte, cu blocuri simple montate pe panoul frontal
C8 max. 4 contacte, cu blocuri simple și duble montate pe panoul frontal
C11 pentru max. 3 contacte, cu blocuri simple montate pe panoul frontal
SF1 pentru max. 3 contacte, cu blocuri simple montate pe panoul frontal
SR1 pentru max. 3 contacte, blocuri simple montate pe panoul din spate
Caracteristici de mediu
Grad de protecție IP: IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Tratament de protecție: TH
Temperatură ambiantă de funcționare: -40...70 °C
Temperatura ambiantă de depozitare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Conformitate și certificări
Standarde: JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-1 Certificări de produs: DNV, CSA, BV, LROS (Lloyds register of shipping), UL Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
