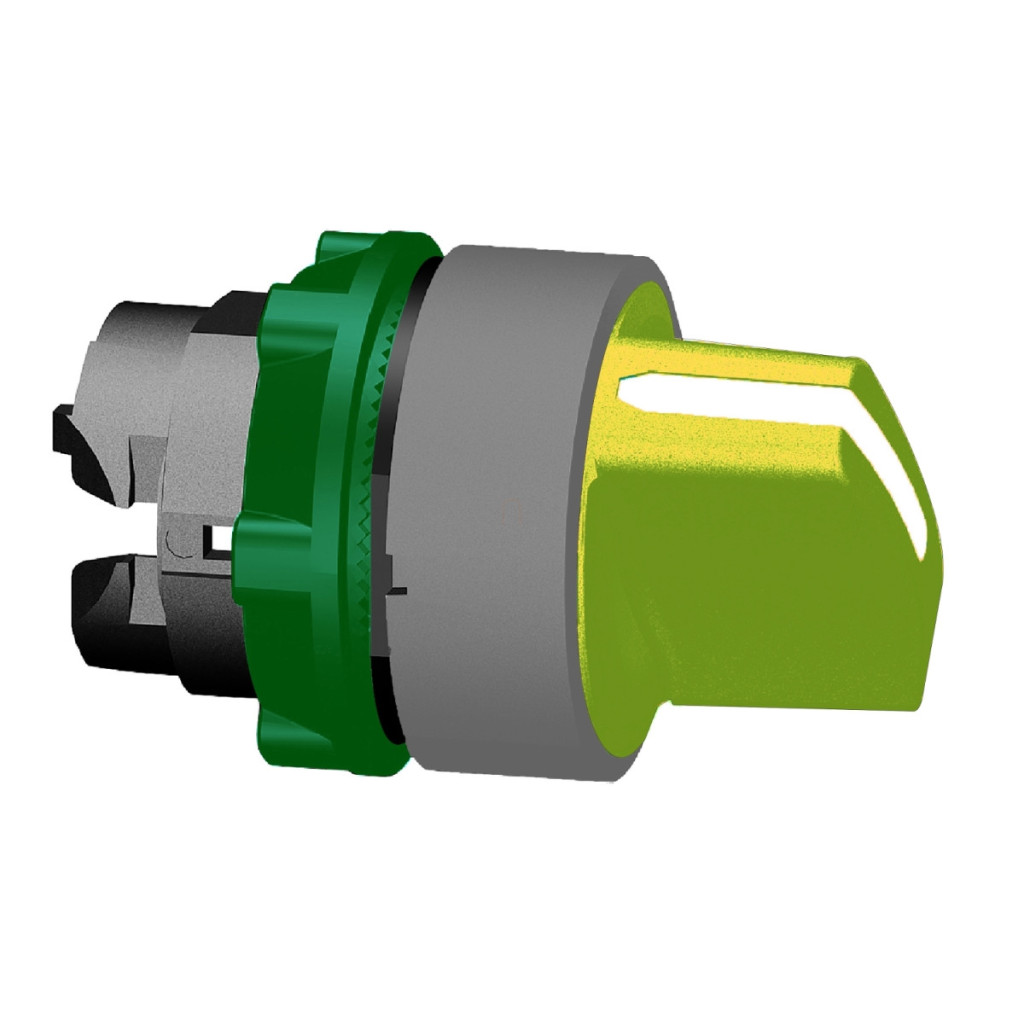

Capul comutatorului selector Schneider Electric Harmony XB5 ZB5AD505C0 este o componentă de înaltă calitate pentru automatizarea industrială și tehnologia de control, fiind alegerea perfectă pentru proiectarea panourilor de control pentru mașini, echipamente și sisteme. Acest comutator selector cu diametrul de 22 mm, cu corp din plastic, de culoare galbenă, are un cadru gri, care îi conferă un aspect atractiv și funcțional. Capul comutatorului selector ZB5AD505C0 are 3 poziții, un interval de rotație de +/- 45° și o funcție de revenire cu arc. Acest design îl face ideal pentru aplicații în care operatorul trebuie doar să activeze temporar o funcție și apoi să revină automat la poziția centrală. Ca parte a familiei de produse Harmony XB5, acesta oferă un nivel ridicat de fiabilitate operațională și o durată lungă de viață, demonstrată de durata de viață mecanică de 1.000.000 de cicluri de comutare. Designul standard al capului rotund și mânerul galben asigură o bună vizibilitate și o manevrare ergonomică. Capul comutatorului selector este compatibil cu o gamă largă de configurații de comutare, oferind o flexibilitate excepțională în proiectare. Poate fi utilizat cu diverse coduri de asamblare electrică (C3, C4, C5, C6, C7, C8, C11, SF1, SR1), permițând o varietate de aranjamente de contact. Comutatorul poate fi montat pe panoul frontal și poate fi utilizat cu blocuri simple și duble, cu până la 6 contacte. Produsul servește ca element de bază care poate fi completat cu componente suplimentare pentru a crea un design complet al comutatorului. Pentru o funcționare sigură, recomandăm utilizarea plăcii de montare anti-rotație ZB5AZ902 pentru instalare. Specificațiile tehnice ale produsului sunt impresionante: grad de protecție IP67 conform IEC 60529, precum și protecție NEMA 13 și NEMA 4X, care oferă o protecție excelentă împotriva prafului, umezelii și curățării cu jet de apă. Comutatorul poate rezista la jeturi de apă de înaltă presiune de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Are un grad de rezistență la impact IK06 conform IEC 50102. Produsul poate fi utilizat într-un interval larg de temperaturi, de la -40 °C la +70 °C, atât în condiții de depozitare, cât și de funcționare. Dimensiunile CAD ale capului comutatorului: 29 mm lățime, 29 mm înălțime și 46 mm adâncime.
Schneider Electric Harmony XB5 - ZB5AD505C0 date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap comutator selector
Denumire scurtă a dispozitivului: ZB5
Material cadru: Plastic, acoperit cu strat gri
Diametru de montare: 22 mm
Design cap: Standard
Formă cap unitate indicator: Rotundă
Tip actuator: Revenire la centru cu arc
Profil actuator: Mâner standard galben
Poziții actuator: 3 poziții +/- 45°
Parametri tehnici
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Denumirea stației: XALD 1...5 decuplări, XALK 2...5 decuplări
Coduri de compoziție electrică
C3: mai puțin de 6 contacte cu blocuri simple, montare pe panou frontal
C4: mai puțin de 6 contacte cu blocuri simple și duble, montare pe panoul frontal
C5: mai puțin de 5 contacte cu blocuri simple, montare pe panoul frontal
C6: mai puțin de 5 contacte cu blocuri simple și duble, montare pe panoul frontal
C7: mai puțin de 4 contacte cu blocuri simple, montare pe panoul frontal
C8: mai puțin de 4 contacte cu blocuri simple și duble, montare pe panoul frontal
C11: mai puțin de 3 contacte cu blocuri simple, montare pe panoul frontal
SF1: mai puțin de 3 contacte cu blocuri simple, montare pe panoul frontal
SR1: mai puțin de 3 contacte cu blocuri simple, montare pe panoul din spate
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, UL 508, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Certificări de produs: DNV, CSA, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f = 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
